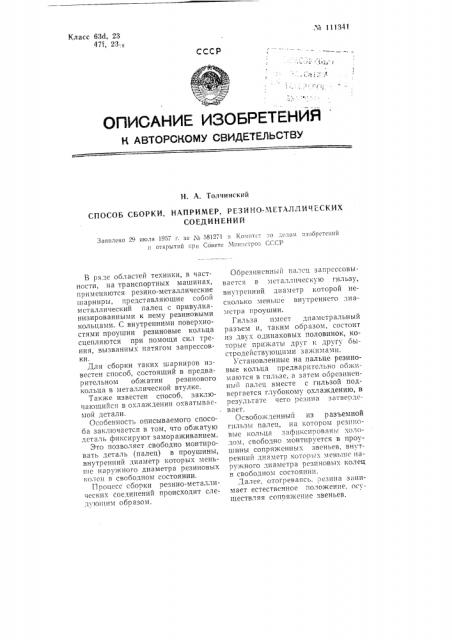

ОПИСАНИЕ ИЗОБРЕТЕНИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. А. Толчинский

СПОСОБ СБОРКИ, НАПРИМЕР, РЕЗИНО-МЕТАЛЛИЧЕСКИХ

СОЕДИНЕНИЙ

Заявлено 29 июля 1957 т. за а о81271 в Комитет ио слав изобретений и открытий ири Советс Министров СССР

В ряде областей техники, в частности, на транспортных машинах, применяются резино-металлические ш арниры, представляющие собой металлический палец с привулканизированными к нему резиновыми кольцами. С внутренними поверхностями проушин резиновые кольца сцепляются при помоши сил трения, вызванных натягом запрессовки.

Для сборки таких шарниров известен способ, состоящий в предварительном обжатии резинового кольца в металлической втулке.

Также известен способ, заключающийся в охлаждении охватывасмой детали.

Особенность описываемого способа заключается в том, что обжатую деталь фиксируют замораживанием.

Это позволяет .свободно монтировать деталь (палец) в проушины, внутренний диаметр которых меньше наружного диаметра резиновых кол ец в с во б одном состоянии.

Процесс сборки резино-металлических соединений происходит следу>опалим образом.

Обрезиненный палец запрсссовывастся в металлическую гильзу, внутренний диаметр которой несколько меньше внутреннего ди ам етр а проушин.

Гильза имеет днаметральный разъем и, таким образом, состоит из двух одинаковых половинок, которые. прижаты друг к другу быстродействующими за>кимами.

Установленные на пальце резиновые кольца предварительно обжнмаются в гильзе, а затем оорезиненный палец вместе с гильзой подвергается глубокому охлаждению, в результате чего резина затвердев ает.

Освобожденньш из р азъемной п1льзы палец, на котором резиновые кольца зафпкспровань. холодом, свободно монтируется в проушины сопряженных звеньев, внутренний диаметр котс рь.х меньп1с наружного диаметра резиновых колец в свободном состоянии.

З,алее, отогреваясь. лезина занимает естественное положение, осуществляя сопояжение звеньев. № 111341

Предмет пзобре-.ения

Отв. редактор Л. П. Ситников

Стандартгиз. йодп. и пен. 27/Ш 1958 r. Объем 0,125 п. л. Тираж 450. Цена 25 коп.

Типография I î. ørårà по делам изобретений и открытий при Совете Министров СССР

Моска". Неглинная, д. 23. Зак. 1648

Способ сборки, например, резинометаллическик соединений с предварительно обжатой резиновой деталью, отличающийся тем, что обжатую деталь фиксируют замораживаниемм.
