Способ создания противофильтрационного экрана в земляном гидротехническом сооружении

Способ создания противофильтрационного экрана в земляном гидротехническом сооружении

Иллюстрации

Показать все

Реферат



СПОСОБ СОЗДАНИЯ ПРОТИВО«МШЬТРАЦИОННОГО ЭКРАНА В ЗЕМЛЯНОМ ГИДРОТЕХНИЧЕСКОМ СООРУЖЕНИИ, включаю ций послойную отсыпку экрана, отличающийся тем, что, с целью упрошешия производства работ и сокращения сроков строительства , отсыпку экрана ведут в открытую на полную высоту экрана в пределах возводимого гидротехнического сооружения траншею, в качестве материала отсыпки используют куски глины, предварительно высушенной до воздушно-сухого состояния, а после этого слой отсыпки увлажняют водой до естественной влажности глинистого грунта.

СОЮЗ СОВЕТСКИХ

СО(4ИАЛИСТИЧЕСНИХ

РЕСПУБЛИН ае (и) g(5g Е 02 В 3/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .;:" :

К ABTGPCHQ5Af СВИДЕТЕЛЬСТВУ ! глинистого грунта. (21) 3590643/29- 15 (22) 28.03.83 (46) 15.09.84. Бюл. У. 34 (72) В.В.Сирык (53) 624.01(088.8) (56) 1. Авторское свидетельство СССР

В 450869, кл. Е 02 В 3/16

2. Авторское свидетельство СССР

В 394490, кл. Е 02 В 3/16 (54)(57) СПОСОБ СОЗДАНИЯ ПРОТИВОФИЛЬТРАЦИОННОГО ЭКРАНА В ЗЕМЛЯНОИ

ГИДРОТЕХНИЧЕСКОМ СООРУНТНИИ, включающий послойную отсыпку экрана, отличающийся тем, что, с целью упрошешия производства работ и сокращения сроков строительства, отсыпку экрана ведут в открытую на полную высоту экрана н пределах возводимого гидротехнического сооружения траншею, в качестве материала отсыпки используют куски глины, предварительно высушенной до воздушно-сухого состояния, а после этого слой отсыпки увлажняют водой до естественной влажности

1113455 2

Сущность предлагаемого способа заключается в следующем.

Землеройной машиной, например экскаватором, открывается траншея 1 глубиной, равной высоте противофильтрационного экрана, в которую засыпается слой глины в кусках 2, предварительно высушенных до воздушносухого состояния. После этого от10 сыпанный слой увлажняют водой 3 до естественной влажности глинистого грунта.

Составитель М.Моргунова

Редактор M.Äûëûí Техред И,Асталош Корректор А.Тяско

Заказ 6541/23 Тираж 643 Подписное

ВНИИЛИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "IIBTBHT"J г. Ужгород, ул. Проектная, 4

Изобретение относится к гидротехническому строительству и может быть использовано при создании противофильтрационных экранов земляных сооружений для нужд воднохозяйственного строительства в различных областях народного хозяйства.

Известен способ создания противофильтрационных экранов, представляющих собой вертикальную стенку из металлических шпунтин f13.

Известен также способ создания противофильтрационного экрана в земляном гидротехническом сооружении, включающий послойную отсып- l5 ку экрана Г23.

Недостатком первого известного способа является большая стоимость материала экрана, а второго способа— сложность выполнения работ по по- 20 ярусной укладке колонн и по нагнетанию жидкого связывающего раствора в отсыпанный в колонне слой грунта, а также дополнительные затраты по подготовке жидкого раствора. 25

Цель изобретения — упрощение производства работ и сокращение сроков строительства.

Указанная цель достигается тем, что согласно известному способу эк- 30 рана ведут открытую на полную высоту экрана в пределах возводимого гидротехнического сооружения траншею, в качестве материала отсыпки используют куски глины, предваритель-35 но высушенной до воздушно-сухого состояния, а сопле этого слой отсыпки увлажняют водой до естественной влажности глинистого грунта.

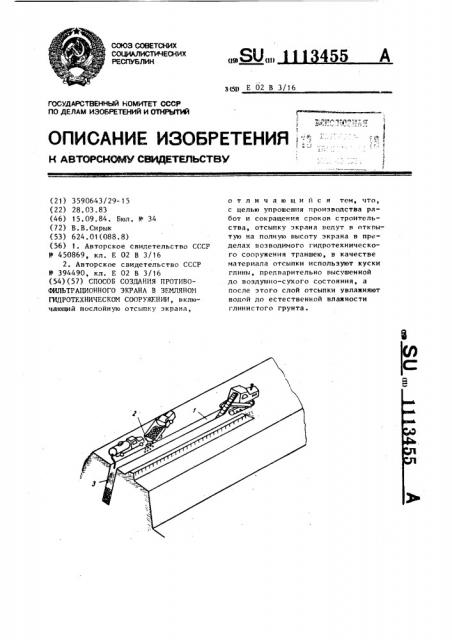

На ч ртеже показан процесс воз- 40 ведения экрана.

В процессе увлажнения кусков глинистого грунта, зажатых между стенками траншеи, возникают усилия набухания, которые уплотняют отсыпанный слой, чем достигается омоноличивание экрана. Последующий слой отсыпают сразу после увлажнения нижележащего слоя. Количество воды для увлажнения каждого слоя экрана определяется расчетом в зависимости от объекта и влажности глины, уложенной в данном слое, а также влажности грунтов дамбы земляного гидротехнического сооружения.

Применение изобретения позволяет создавать противофильтрационные экраны в созданных дамбах, перемычках и других земляных гидротехнических сооружениях в местах обнаружения фильтрации воды без больших материальных и трудовых затрат, используя местные карьеры глин, сокращает сроки создания противофильтрационных экранов, умеььшает их стоимость в целом, создает условия для применения поточного метода организации работ.
