Устройство для захвата крепи,устанавливаемое на проходческой машине

Устройство для захвата крепи,устанавливаемое на проходческой машине

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ЗАХВАТА КРЕПИ , УСТАНАВЛИВАЕМОЕ НА ПРОХОДЧЕСКОЙ МАШИНЕ, включающее опору и ша8 нирно ///////////////////////// /////////////////// /// //////// /////// /////// /// / ///// //f7/7 //////// соединенный с ней захват, имеющий основание и держатели, один из которых закреплен на основании жестко, а другой - шарнирно, отличающееся тем, что, с целью упрощения конструкции устройства, опора выполнена в виде скобы с жестко закрепленной на ней балкой, а захват вьтолнен в виде такой же балки с жестко закрепленным на ней основанием, при этом шарнир опоры установлен вертикально , шарнирный держатель установлен в передней, а неподвижный в задней части основания по отношению к проходческой машине. (Л с: &0 сд с Фиг. i

СОЮЗ СОВЕТСКИХ

ОИФЦ О

Q9l (И) др Е 21 D 13/04

ГОСУЯАРСТВЕННЫЙ КОМИТЕТ ССОР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ;

И ABTQPCHOMV СВИДЕТЕЛЬСТВУ (21) 3573213/22-03 (22) 3 1. 01. 83 (46) 15.09.84. Бюл. У 34 (72) Е.А. Грищенко и Е.И. Панфиленков (53) 622.281.5 (088.8) (56) 1 ° Гелескул М.Н. и др. Справочник по креплению капитального и подготовительных горных выработок., И., "Недра", 1982, с, 347.

2. Авторское свидетельство СССР

Ф 620619, кл. Е 21 D 13/04, 1978 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ ЗАХВАТА КРЕ- .

ПИ, УСТАНАВЛИВАЕМОЕ НА ПРОХОДЧЕСКОЙ

МАШИНЕ, включающее опору и шафнирно соединенный с ней захват, имеющий основание и держатели, один из которых закреплен на основании жестко, а другой — шарнирно, о т л и ч а ющ е е с я тем, что, с целью упрощения конструкции устройства, опора выполнена в виде скобы с жестко закрепленной на ней балкой, а захват выполнен в виде такой же балки с жестко .закрепленным на ней основанием, при этом шарнир опоры установлен вертикально, шарнирный держатель установлен в передней, а неподвижный—

- в задней части основания по отношению к проходческой машине.

1 113560

Изобретение относится к горному делу и предназначено для механизации работ по возведению рамных крепей в подземных выработках.

Известна универсальная машина, которая состоит из тележки с платформой, складывающейся поворотной стрелй, электро- и гидрооборудования. Машина редназначена для поднятия H удержа 10 ния у кровли верхняков рамной крепи, доставки элементов крепи по выработке к месту установки и выполнения других работ 1) .

Недостатком данной машины являет. ся сложная и дорогостоящая конструкция рабочего органа.

Наиболее близким к предлагаемому по технической сущности является устройство для захвата крепи, устанавливаемое на проходческой машине, включающее опору и шарнирно соединенный с ней захват, имеющий основание и держатели, один из которых закреплен на основании жестко, а другой — шарнирно (2J .

Недостатком известной конструкции является сложность изготовления устройства.

Цель изобретения — упрощение

ЗО конструкции устройства.

Поставленная цель достигается тем, что в устройстве для захвата крепи, устанавливаемом на проходческой машине, включающем опору и шарнирно соединенный с ней захват, имеющий основание и держатели, один из которых закреплен на основании жестко, а другой — 1ifBpHHpHp опора выполнена в виде скобы с жестко закрепленной на ней балкой, а захват выполнен в виде такой же балки с жестко закрепленным на ней основанием, при этом шарнир опоры уставов» лен вертикально, а шарнирный держатель установлен в передней, а неподвижный в задней части основания по отношению к проходческой машине.

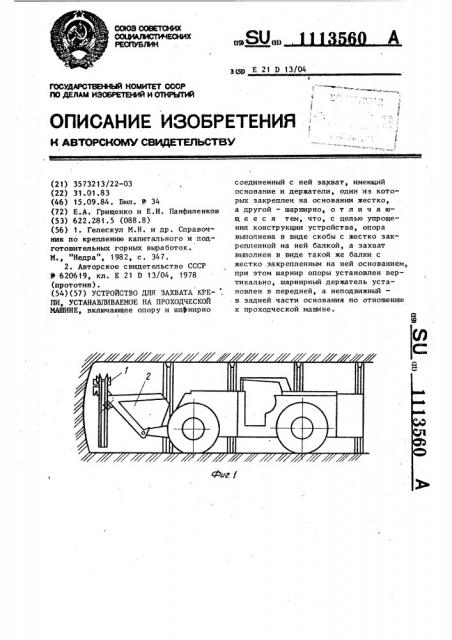

На фиг. 1 представлена погрузочная машина с устройством для захвата крепи; общий вид на фиг.2конструкция устройства для захвата крепи.

Устройство 1 крепится на ковше 2 погрузочной машины.

Устройство для захвата крепи состоит из скобы 3 крепления, которую надевают на зубья 4 ковша 2 и крепят к нему посредством пальцев или болтов 5. К скобе 3 приварена балка

6 из швеллера. На балке 6 с помощью оси 7 установлен захват, состоящий из поворотной балки 8, основания 9 промежуточной шайбы, шарнирного держателя 10 захватов, неподвижного держателя 11 и ограничителя 12 поворота.

Устройство навешивают на ковш погрузочной машины. Машина подъезжает к штабелю крепи, уложенной с деревянными прокладками, опускает ковш, и держатели 1О поднимают раму крепи. Затем раму поворачивают для возможности проезда по выработке и доставляют ее к месту установки.

В месте установки крепеустановщик поднимает раму и удерживает ее у кровли до окончания сборки.
