Реферат



ЦИФРОВОЙ ФАЗОРАЗНОСТНЫЙ ДЕМОДУЛЯТОР по авт.ев. № 900466, о тличающийся тем,что,с целью повьпиения помехоустойчивости,в него введены последовательно соединенные реверсивный счетчик, триггер и блок совпадения, причем второй выход синхронизатора соединен с вторым входом счетчика через блок совпадения, а также с первым входом реверсивного счетчикаJ выход выделителя измерительного фронта соединен со вторыми входами триггера и реверсивного счетчика , третий вход которого соединен с выходом счетчика. г

(1Щ (И) 31яь Н 04 L 27 22

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРМТИИ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (61) 900466 (21) 3606296/18-09 (22) 20.06.83 (46) 15.09.84. Бюл. 11- 34 (72) А. В. Гирнык (71) Научно-исследовательский институт автоматизированных систем планирования и управления в строительстве (53) 62 1.394.62(088.8) (56) 1. Авторское свидетельство СССР

11 900466, кл. H 04 L 27/22, 1979 (прототип). (54) (57) ЦИФРОВОЙ ФАЗОРАЗНОСТНЫЙ ДЕМОДУЛЯТОР по авт.св. М 900466, о тл и ч а ю шийся тем,что,сцелью повышения помехоустойчивости,в него введены последовательно соединенные реверсивный счетчик, триггер и блок совпадения, причем второй выход синхронизатора соединен с вторым входом счетчика через блок совпадения, а также с первым входом реверсивного счетчика выход выделителя измеритель-! ного фронта соединен со вторыми входами триггера и реверсивного счетчика, третий вход которого соединен с выходом счетчика.

1 11

Изобретение относится к электросвязи и может использоваться в системах передачи данных.

По основному авт.св. Ф 900466 известен цифровой фазаразностный демодулятор, содержащий последовательно соединенные выделитель фронта несущей, выделитель измерительного фронта, счетчик и регистр, ко второму входу которого подключен выход выделителя измерительного фронта, а также синхронизатор, последовательно соединенные режекторный фильтр, формирователь сигнала и блок управления, ко второму входу которого подключен первый выход синхронизатора, второй выход которого соединен со вторым входом счетчика, при этом вход выделителя фронта несущей соединен с входом режекторного фильтра, а выход блока управления подключен ко второму входу выделителя измерительного фронта С13

Однако в известном демодуляторе низка помехоустойчивость, обусловленная тем, что сдвиг частоты в канале связи приводит к сдвигу измерительного фронта в область стирания или в область решения чу— жого сигнала, особенно при высокой кратности модуляции.

О

Цель изобретения — повышение помехоустойчивости.

Для достижения указанной цели в цифровой фазоразностный демодулятор, содержащий последовательно соединенные выделитель фронта несущей, выделитель измерительного фронта, счетчик и регистр, ко второму входу которого подключен выход выделителя измерительного фронта, а также синхронизатор, последовательно соединенные режекторный фильтр, формирователь сигнала и блок управления, ко второму входу которого подключен первый выход синхронизатора, второй выход которого соединен со вторым входом счетчика, при этом вход выделителя фронта несущей соединен со входом режекторного фильтра, а выход блока управления подключен ко второму входу выделителя измерительного фронта, введены последовательно соединенные реверсивный счетчик, триггер и блок совпадения, причем второй выход синхронизатора соединен с вторым входом счетчика через блок совпадения, а также с первым входом

55 точенных помех. Всплески регистрируются формирователем Ь сигнала и исключают пораженные участки из времени демодуляции. Сигнал с фазоразностной модуляцией демодулируется путем сравнения фазы текущего и предыдущего измерительных импульсов. Фаза предыдущего импульса запоминается счетчи- ком 3 по модулю, где — число значащих позиций фазы. Каждый приходящий измерительный импульс. считывает состояние разрядов счетчика 3 в регистр 4 и сбрасывает счетчик 3, что необходимо для непосредственного отсчета фазы.

Однако при наличии в канале связи сдвига частоты несущая получает дополнительный набег за период манипуляции ф = 2„ .т где ьЕ- величина сдвига частоты;

Т вЂ” период манипуляции.

1 3901 1 реверсивного счетчика, выход выделителя измерительного фронта соеди-. нен со вторыми входами триггера и реверсивного счетчика, третий вход которого соединен с выходом счетчи- . ка.

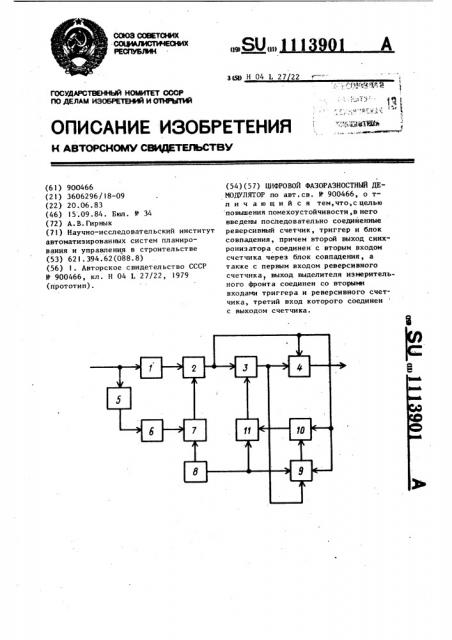

На чертеже изображена структурная электрическая схема предложенного демодулятора.

Цифровой фазоразностный демодуля1О тор содержит выделитель 1 фронта несущей, выделитель 2 измерительного фронта, счетчик 3, регистр. 4, режекторный фильтр 5, формирователь 6 сигнала, блок 7 управления, синхронизатор 8, реверсивный счетчик 9, триггер 10, блок 11 совпадения.

Цифровой фазоразностный демодулятор работает следующим образом.

Сигнал с фазоразностной манипуляцией поступает на выделитель 1 фронта несущей, с выхода которого импульс, соответствующий по времени положительному фронту, поступает на выделитель 2 измерительного фронта, на второй вход которого с- синхронизатора 8 через блок 7 управления подаются синхроимпульсы с периодом, равным периоду манипуляции, и длительностью, равной единичному

30 интервалу на участке периода, свободном, от межсимвольной интерференции и сосредоточенных по времени помех. Последнее обеспечивается включением режекторного фильтра 5, на

35 выходе которого появляются всплески направления, соответствующие по времени моментам воздействия сосредо-

111390

Составитель Н.Лаз арева

Техред Т.Фанта . Корректор В.Синицкая

Редактор С. Тимохина

Заказ 6635/45 Тираж 634 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4

Указанный сдвиг смещает фронт несущей и измерительный фронт. При соответствующем сдвиге измерительный импульс попадает в область стирания (если она вводится для повы5 шения помехоустойчивости) либо в область решения чужого сигнала (на другую значащую позицию), что вызывает ошибку демодуляции .

При большой кратности модуляции известный демодулятор неустойчив даже к небольшим помехам типа сдвига частоты.

Для устранения указанного недостатка счетчик 3 выполнен по модулю

t4>a.. При этом старшие разряды по.

3 чв приходу измерительного импульса переписываются в регистр 4, а младшие в реверсивный счетчик 9 и одновременно сбрасывается триггер 10. Число старших разрядов равно log 2q, а число младших определяется точностью компенсации сдвига частоты и равно

К 11 — (о . После измеРительного импульса чйсло в реверсивном счетчике 9 соответствует временному сдви-гу фронта несущей, вызванному сдвигом частоты в канале связи, с точностью до расхождения опорных генераторов на передающей и приемной сторонах. Пренебрегая этим расхождением, 30 можно считать, что число в ревер1 4 сивном счетчике соответствует дополнительному фазовому набегу р.

В начале следующего интервала демодуляции триггер 10 через блок 11 совпадения запрещает поступление импульсов с синхронизатора 8 на счет. чик 3, в то время как на вычитающий вход реверсивного счетчика 9 указанные импульсы поступают. В момент обнуления реверсивного счетчика 9 триггер 10 устанавливается и через блок 11 разрешает работу счетчика 3, начало счета которого задерживается на время, пропорциональное числу, записанному в реверсивном счетчике 9, т.е. последовательность на выходе счетчика 3 приобретает дополнительный фазовый набегф, Таким образом, фазовый набег, вызываемый сдвигом. частоты, компенсируется и при постоянстве сдвига частоты в ка-. нале связи следующий измерительный импульс приходит в середине области решения.

Преимущество предлагаемого демодулятора по сравнению с известным состоит в нечувствительности к постоянному сдвигу частоты в канапе связи, т.е. в повышении помехоустойчивости при работе по реальным каналам, особенно при повышении кратности модуляции.
