ИОНИТНЫЙ ФИЛЬТР СМЕШАННОГО ДЕЙСТВИЯ, содержащий цилиндрический корпус со слоями катионита и анионита , верхнее, нижнее и среднее дренажные устройства и патрубок для отвода регенерирующих растворов, соединенный со средним дренажным устройством и расположенный в корпусе, отличающийся, тем, что, с целью повышения эффективности регенерации ионитов за счет максимального отделения катионитов от анионитов, .патрубок для отвода регенерирующих растворов расположенпо оси корпуса и снабжен диском, установленным на верхнем торце патрубка, и втулкой, коакскально установленной снаружи патрубка с возможностью возвратнопоступательного перемещения, среднее дренажное устройство выполнено в виде двух рядов планок, щарннрно соединенных между собой, свободные концы верхнего ряда которых присоединены к диску, a нижнегр - к втулке и перфорированной эластичной оболочки, покрывающей планки. 1 lifib 00 00
СОЮЗ СОВЕТСКИХ
РЕСПУБЛИК
3(Я) 1 D 2320 В Ol J 47
ОПИСАНИЕ ИЗОБРЕТЕНИЙ
К ABTOPCHOMY СВИДЕТЕЛЬСТВУ. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3508367/23-26 (22) 05.11.82 (46) 23.09.84. Бюл. № 35
1 (72) В. С. Тюрин (53) 66.067.22 (088.8) (56) I. Водоподготовка. Процессы и аппараты. М., Атомиздат, 1977, с. 171 †1., 2. Авторское свидетельство СССР № 398267, кл. В О! D 15t04, 1974. (54) (57) ИОНИТН Ь1Й ФИЛЬТР СМЕШАННОГО ДЕЙСТВИЯ, содержащий цилиндрический корпус со слоями катионита и анионита, верхнее, нижнее и среднее дренажные устройства и патрубок для отвода регенерирующих растворов, соединенный со средним дренажны м устройством и располо,SU,). Ц4Щ А женный в корпусе, отличающийся. тем, что; с целью повышения эффективности регенерации ионитов эа счет максимального отделения катионитов от анионитов, .патрубок для отвода регеиерирующих растворов расположен по оси корпуса и снабжен диском, установлейным на верхнем торце натрубка, и втулкой, коаксиально установленной сна. ружи патрубка с возможностью воэвратиопоступательного перемещения, среднее дренажное устройство выполнено в виде двух рядов планок, шарнирно соединенных между собой, свободные концы верхнего ряда которых присоединены к диску, а нижнего — к втулке и перфорированной эластичной оболочки, покрывающей планки.
1114438
Изобретение относится к устройствам для минерализации и обессоливания жидкостей методом ионного обмена и предназначено для применения в фильтрах смешан ного действия.
Известен ионитный фильтр смешанного действия, содержащий цилиндрический корпус со слоями катионита и анионита, среднее дренажное устройство, расположенное между слоями (! ).
Недостатком данного фильтра является то, что после регенерации между слоями анионита и катионита, образуется промежуточный слой, из смеси ионитов, поэтому при регенерации кислота может попадать в анионит, а щелочь — в катионит.
Наиболее близким к изобретению является ионитный фильтр смешанного действия, содержащий цилиндрический корпус со слоями катионита и анионита, верхнее, нижнее и среднее дренажные устройства и патрубок для отвода регенерирующих растворов, соединенный со средним дренажным устройством при возможности его возвратно-поступательного перемещения вдоль вертикальной оси (2(.
Однако известный фильтр характеризуется недостаточной эффективностью регенерации ионитов вследствие неполного разделения анионитов и катионитов.
Цель изобретения — повышение эффективности регенерации ионитов за счет максимального отделения катионитов от анионитов.
Поставленная цель достигается тем, что в ионитном фильтре смешанного действия, содержащем цилиндрический корпус со слоями катионита и анионита, верхнее, нижнее и среднее дренажные устройства и па трубок для отвода регенери рующих растворов, соединенный со средним дренажным устройством и расположенный в корпусе, патрубок для отвода регенерируюгцих растворов расположен по оси корпуса и снабжен диском, установленным на верхнем торце патрубка, и втулкой, коаксиально установленной снаружи патрубка с возможностью возвратно-поступательного перемещения, среднее дренажное устройство выполнено в виде двух рядов планок, шарнирно соединенных между собой, свободные концы верхнего ряда которых присоединены к диску, а нижнего — к втулке и перфорированной эластичной оболочки, покрываюшей планки.

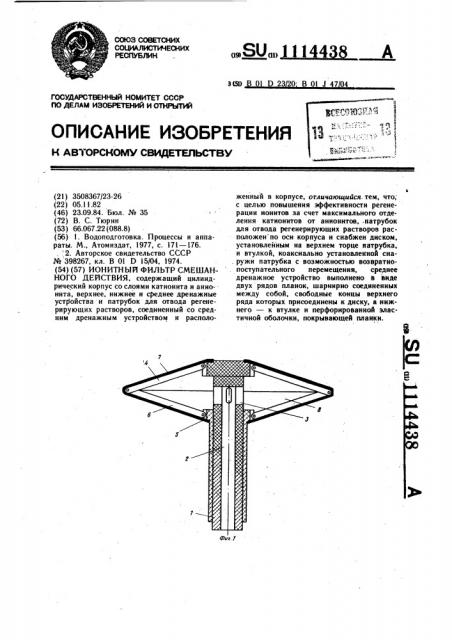

На фиг. 1 приведено среднее дренажное устройство фильтра; на фиг. 2 и 3- схемы работы ионитного фильтра.
Среднее дренажное устройство (фиг. 1) состоит из патрубка .для отвода регенерируюгцих растворов, внутри которого имеется полость 2, соединяющаяся в верхней части с отверстиями 3, равномерно ра положенными по периметру патрубка 1.
Верхняя часть патрубка выше отверстия
3 и выполнена в виде диска, на наружной поверхности которого равномерно расположены пазы, в которых шарнирно закреплены планки верхнего ряда 4 . Ниже отверстий 3 снаружи патрубка 1 коаксиально установлена втулка 5 с возможностью возвратно-поступательного перемещения по наружной поверхности патрубка 1. По наружной поверхности верхней части втулки 5 вы1олнены равномерно расположенные пазы, в которых шарнирно закреплены планки 6 нижнего ряда . Планки верхнего 4 и нижнего б рядов шарнирно соединены между собой. Два ряда планок покрыты перфорированной эластичной оболочкой 7, которая в верхней части жестко закреплена на патрубке 1, а в нижней части жестко закреплена на подвижной втулке 5:
Среднее дренажное устройство 8 помещается внутри корпуса фильтра 9 смешанного действия (фиг. 2), который имеет верхнее дренажное устройство 10 с патрубком
11 и нижнее дренажное устройство !2 с патрубком 13 для подачи регенерируюших раст
Q5 воров.
Внутри корпуса 9 расположены смешанный слой 14 ионитов (при осуществлении обессоливания или минерализации) или слой анионитов 15 и катионитов 16 (при регенерации).
Ионитный фильтр работает следующим образом.
Жидкость, поступающая на минерализацию или обессоливание,. подается по патруб. ку 11 и через верхнее дренажное устройство
10 поступает в корпус фильтра 9, движется через слой ионитов к нижнему дренажному устройству 12 и отводится из фильтра через патрубок 13. При этом среднее распредел:тельное устройство находится в сложенном положении (фиг. 2), для чего втулка 5
40 перемещается вниз вдоль патрубка . Перемещение втулки возможно производить с помощью пневматических или гидравлических исполнительных механизмов.
После истощения ионитов в фильтре
45 производится разделение их на катиониты и аниониты путем подачи жидкости в корпус в восходяшем направлении по патрубку !
3 через дренажное устройство 12 (фиг. 3).
За счет разности удельных весов катионитоц и анионитов происходит их разделение на
1О верvний слой анионитов 15 и катионитов !
6. После полного разделения смеси ионитов между их слоями образуется свободное пространство,- заполненное жидкостью.
При этом подвижная втулка 5 переме. щается по патрубку 1 в верхнее положение (фиг. 3) и среднее распределительное устройство 8 раскрывается таким образом, что
1!14438
Составитель Н. Смирнова
Редактор И. Дер ба к Техред И. Верее Корректор Л. Пнлнпенко
Заказ 6389/4 Тираж 681 Подпвсное
ВНИИПИ Государственного комнтета СССР по делан изобретений н о1 крытнй! l 3035, Москва, )К вЂ” 35, Раушская наб:, д. 4/Ь
Филиал ППП <Патент>, г. Ужгород, ул. Проектная, 4 между слоем анионита !5 и катионита !6 образуется полость, ограниченная перфори.рованной эластичной оболочкой 7, покрывающей два ряда планок 4 и 6. После этого производится регенерация ионитов путем подачи кислоты в слой катионита через патрубок 13 и дренажное устройство 12 и щелочи в слой анионнта через патрубок 1 и дренажное устройство EO. Регенерирующие растворы поступают через перфорированную оболочку 7 в полость среднего дренажного устройства 8 и по патрубку 1 выводЯтся из фильтра.После завершения процесса регенерации и отмывки ионитов от кислоты и щелочи среднее дренажное устройство складывается путем перемещения втулки 5 вниз вдоль патрубка 1 (фиг. 2).
Таким образом, перед регенерацией иони5 тов происходит полное разделение катионитов и анионитов с помощью среднего дренажного устройства. В результате этого не происходит загрязнение катионитов щелочью, а анионитов кислотой, т.е. повышается эффективность регенерации ионитов, Кроме того, применение предлагаемого среднего дренажного устройства в иоиит-. ном фильтре смешанного действия позволяет проводить процесс регенерации и отмывку катионитов и анионитов одновременно.
