Способ поверхностной обработки пигментной двуокиси титана анатазной модификации

Способ поверхностной обработки пигментной двуокиси титана анатазной модификации

Иллюстрации

Показать все

Реферат



СПОСОБ ПОВЕРХНОСТНОЙ ОБРАБОТКИ ПИПЕНТИОи ДВУОКИСИ ТИТАНА АНАТАЗНОЙ МОДИФИ1Ш1ИИ соединениями алюминия и кремния, В1слючаю1щ{й введе1ше моноэтанол амина, отличаю.щий ся тем, что, с целью С1шжения водоемкости пигмента н повышения его дисперги {)уемости в казеине, моноэтанол амин добавляют до создания рН 7,0-7,2.

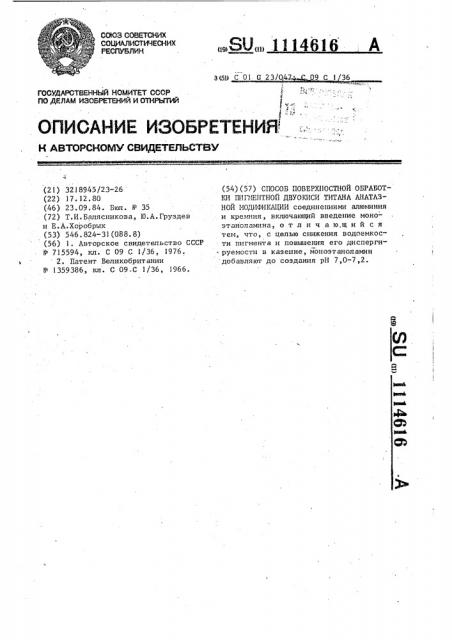

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

Э(5,0 С 01 С 23/0.4.7 Г, 9 С 36

\ У

1.%

ОПИСАНИЕ ИЗОБРЕТЕНИЯ!

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТИРИТИЙ

6 (21) 3218945/2.3-26 (22) 17.12.80 (46) 23.09.84. Бюл. 9 35 (72) Т.И.Балясникова, 10.А.Груздев и Е.А,Хоробрых (53) 546. 824-31 (088. 8) (56) 1. Авторское свидетельство СССР

Ф 715594, кл. С 09 С 1/36, 1976.

2. Патент Великобритании

9 1359386, кл. С 09.С 1/36, 1966...БК 1114 16 A (54) (57) СПОСОБ ПОВЕРХНОСТНОЙ ОБРАБОТКИ ПИГ1Ж11ТНОЙ ДВУОКИСИ ТИТАНА АНАТАЗНОЙ 11ОДИФИКАЦИИ соединениями алюминия и кремния, включающий введение моноэтаноламина, о т л и ч а ю,шийся тем, что, с целью снижения водоемкости пигмента н повышения его дисперги° руемости в казеине, моноэтаноламин добавляют до создания рН 7,0-7,2. lll46

Изобретение относится к производству пигментной двуокиси титана анатазной модификации, применяемой в производстве покрывных казеиновых концентратов, используемых для отдел- ки кож.

Известен способ, по которому поверхностную обработку пигментной двуокиси титана ведут путем последовательного введения в нагретую до 10

20-70 С суспензию водорастворимых солей кремния и алюминия в две стадии с последующей нейтрализацией содой и щелочью, фильтрацией, промывкой, сушкой и измельчением пигмента 1.!. 15

Недостатком указанного способа является высокая водоемкость пигмента и низкий сухой остаток в покрывном концентрате, пигментированном двуокисью титана. 20

Наиболее близким к изобретению по технической сущности является способ получения пигментной двуокиси титана, обработанной моноэтаноламином (МЭЛ), путем осаждения 0,1 — 25

2,0% МЭА на поверхности частиц анатаза, предварительно обработанных, или необработанных ) соединениями аюпоминия и кремния в количестве

Л1 0з и SiO соответственно 0,2-10% . 0,5-5,0;.Г21.

Известный способ не позволяет получить пигмент с низкой водоемкостью и диспергируемостью в казеине.

Цель изобретения — снижение водо35 емкости пигмента, улучшение диспергируемости в казеине.

Г!оставленная цель достигается тем, что согласно способу поверхностной об40 работки пигментной двуокиси титана анатазпой модификации соединениями алюминия и кремния, включающему введение моноэтаноламина, последний добавляют до создания рН 7,0 — 7,2.

Осаждение МЭА на поверхности час45 тиц после нанесения гидроокисей металлов приводит к тому, что молекулы МЭА соединяются с поверхностью через ОН вЂ груп, делая ее гидрофильной. Введение же МЭА одновременно с сернокислыми солями алюминия приводит и обменному взаимодействию аминоспирта и кислой соли с образованием легкоудаляемого сульфата аммония и органической молекулы, соединяющейся с поверхностью частиц и гидрофобизирующей ее. В результате водоемкость пигмента снижается, 16 улучшается диспергируемость в казеине.

Количество соединений Al u Si подаваемое на обработку двуокиси титана, выбирается таким образом, чтобы полностью закрыть поверхность частиц, и составляет от 1 до 4% на один слой, а при двухслойном покрытии 4-8Х. Грубодисперсный продукт с малой удельной поверхностью требует меньше модификаторов, мелкодисперсный — больше. Количество М3А зависит от количества кислого неорганического модификатора, который нужно нейтрализовать до рН 7,0 — 7,2.

Пример l. К суспензии двуокиси титана анатазной модификации с концентрацией 100 г/л TiO, имеющей температуру 65 С, добавляют раствор Na

Суспензию перемешивают 20 мин и нейтрализуют раствором М3А концентрацией !00 г/л до рН 7,0. После перемешивания в течение 30 мин проводится ,повторная обработка !7 $хО и 0,57.

А! 0>к Т10 и нейтрализация суспензии раствором МЭА до рН 7,0. Количество .МЭА на обе стадии составляет

1,5%. После перемешивания в течение

30 мин суспензию фильтруют, осадок отмывают, сушат при 120 С и измельчают на лабораторной воздухоструйной мельнице. Водоемкость пигмента 507.. Диспергируемость в бисерной мельнице в казеине за 60 мин 18 мкм.

П р и м. е р 2. К суспензии двуокиси титана с концентрацией 100 г/л ! добавляют раствор жидкого стекла с концентрацией 50 г/л SiO a количестве 3% SiOg к TiD<, суспензию перемешивают 20 мин и добавляют раствор

A1g(SO<,} с концентрацией 50 г/л

А! 0 в количестве 1% в пересчете на

Al Оз к TiO, суспензию перемешивают

20 мин и нейтрализуют раствором ИЭА концентрацией 100 г/л до рН 7,0.

После перемешивания суспензии в течение 30 мин проводится повторная обработка 3% SiOg к TiOg и 1Х Alp Og к

Ti0g и нейтрализация суспензии раствором МЭА до рН 7,0. Количество ИЭА на нейтрализацию составляет 77. После перемешивания в течение 30 мин суспензию фильтруют, отьывают, сушат

14616

3 0 50 18

8 0 50 16

2 7 120 35 то

2, 7,0

О 32

Составитель В.Дубровская

Техред Л.Коцюбняк Корректор E.Сирохман

Редактор Н.Яцола

Заказ 669l/13 Тираж 463 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r.Óæãîðîä, ул.Проектная,4 з ll при 120 С и измельчают на лаборатор= ной воздухоструйной мельнице. Водоемкость пигмента 50Х. Диспергируемость в бисерной мельнице в казеине за 60 мин 16 мкм.

Для сравнения с предлагаемым способом воспроизводится известный способ. Результаты его приведены в примере 3.

Пример 3. В суспенэию двуокиси титана, обработанную 2Х AI O и 0,7Х SiO от веса TiO, добавляют

0,32Х МЗЬ. Суспензию перемешивают, отфильтровывают. Полученный продукт сушат, измельчают на воздухоструйной мельнице. Водоемкость пигмента

120Х. Диспергируемость в казеине в бисерной мельнице за 60 минут 35 мкм.

Сравнительные показатели качества по известному и предлагаемому способу представлены в таблице.

Использование предлагаемого способа поверхностной обработки пигментной двуокиси титана обеспечивает по сравнению с известным, снижение водоемкости пигмента íà 50Х улучшение диспергируемости в каэеине в 2 раза.

Результаты испытаний показывают, что полученная двуокись титана соответствует требованиям, предъявляемыми к пигменту в производстве покрывных концентратов. !
