Вяжущее

Вяжущее

Иллюстрации

Показать все

Реферат



ВЯЖУЩЕЕ, включающее негашеную известь, карбонат натрия и добавку , отличающееся тем, что, с целью замедления гидратации и снижения температуры гашения, оно в качестве добавки содержит сульфитнодрожжевую бражку и борную кислоту при следующем соотношении компонентов , мас.%: 96-98,75 Негашеная известь 0,4-1,5 Карбонат натрия С ул ьфит н о-др ожже0 ,1-0,5 вая бражка 0,75-2,0 Борная кислота

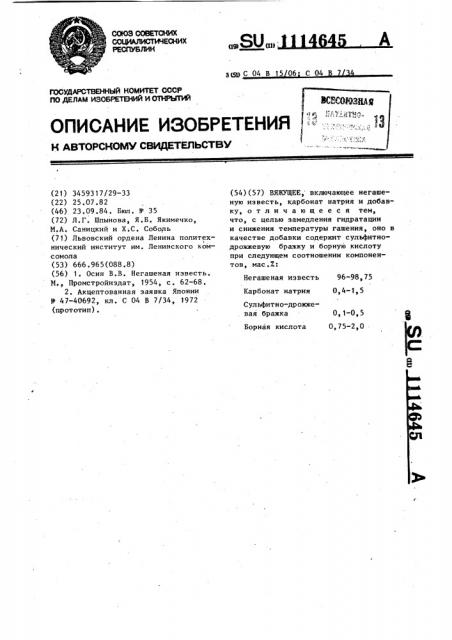

СОЮЗ СОЕКТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК аа аи д(щ С 04 В 15 06 С 04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И (ЛНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, ": -" :,.!3

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

96-98,75

Негашеная известь

Карбонат натрия

0,4-1, 5

Сульфитно-дрожжевая бражка

О, 1-0,5

О, 75-2,0

Борная кислота (21) 3459317/29-33 (22) 25.07.82 (46) 23,09.84. Бюл. У 35 (72) Л.Г. Шпынова, Я.Б. Якимечко, М.А. Саницкий и Х.С. Соболь (71) Львовский ордена Ленина политех-! нический институт им. Ленинского комсомола (53) 666.965(088.8) (56) 1. Осин В.В. Негашеная известь.

М., Промстройиздат, 1954, с. 62-68.

2. Акцептованная заявка Японии к 47-40692, кл. С 04 В 7/34, 1972 (прототип). (54) (57) ВЯЖУЩЕЕ, включающее негашеную известь, карбонат натрия и добавку, о т л и ч а ю щ е е с я тем, что, с целью замедления гидратации и снижения температуры гашения, оно в качестве добавки содержит сульфитнодроюкевую бражку и борную кислоту при следующем соотношении компонентов, мас.X:

Сульфитно-дрожжевая бражка О, 1-0,5

Борная кислота О, 75-2,0

Применение в качестве замедлителя З гидратации оксида кальция (извести) комбинированной добавки, содержащей

СДБ, борную кислоту и соду, повышает прочность известкового камня в нор1 11

Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении строительных изделий на основе негашеной извести.

Известно вяжущее, включающее негашеную известь в качестве основы и сульфитно-спиртовую барду 0,251 вес.X <13.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является вяжущее, включающее негашеную известь, кремнефторид, сильную щелочь и соль слабой кислоты и сильного основания t.2 3.

Недостатком известных вяжущих является быстрая гидратация и высокая температура гашения.

Целью .изобретения является замедление гидратации и снижение температуры гашения.

Поставленная цель достигается тем, что вяжущее, включающее негашеную известь, карбонат натрия и добавку, содержит в качестве добавки сульфитно-дрожжевую бражку и борную кислоту при следующем соотношении компонентов, мас.Е:

Негашеная известь 96-98, 75

Карбонат натрия 0,4-1,5

14645 2 мальнык условиях твердения без дополнительного охлаждения смеси. Это обусловлено тем, что компоненты комплексно воздействуют на процесс гидратации извести. Так как основу

СДБ составляют лигносульфонаты кальция, то. При их совместном растворении с содой проходит следующая реакция: что увеличивает количество активных молекул лигносульфоната и приводит к

1 . возрастанию подвижности смеси.

При введении борной кислоты на поверхности частиц извести образуется полупроницаемая пленка из труднорастворимых баратов кальция. В таких условиях процесс гашения извести происходит замедленно, по схеме гидратационного твердения с образованием камня достаточно высокой прочности.

П р и и е р. Вяжущее получают путем смешения негашеной извести и водного раствора добавок. Из вяжущего и стандартного песка при соотношении 1:3 формуют образцы — балочки 4х4х16 см. Твердение происходит

ЗО 1 сут. в воздушно-влажных условиях, а затем в воде. Температуру и время гашения определяют по ГОСТ 9 179-70 при в/т = 1,0. Водопоглощение и коэфциент размягчения определяют согласно известной методике.

Составы вяжущих и результаты испытаний приведены в табл. 1 и 2.

Влияние состава вяжущего на свойства известкового камня дано в табл.З.

11! 4645

1 л

1 Х

1 Х х с33 1 Э

1 Б

e1 cd x

1- х Х! X

31 X

I Э

Ю 1

1 сс3

cI3 сс л

1 м а с»4 е О Е Ю а сч

1 м w а гь ас3

1 - »- с 4

1 х х п3 Э

О. Нс3

Э cdà

Д 0

I d3

1 - 3 С3.

1 л со л О о О о л м м сч -- -- cn co

tf х

3С СС о х

1 а С3.

1 с Е»

1 Х cd с. х

e o co

I 1 I 1 л л л

Ю о Ю Ю л л л м

Ю л O л л

С»3

Л О л О

Ю л с )»

Щ

tk E»

cd О х ц д v о ж сс3 3С

g»oe

cIl

Е л о

Э

Я

I и\

<»3 л

К и 1 Ы

1 Р(m С.3 о о и сч м а л л а I 1

О Î Ю л

О О о1 Q О О

Л О Л т

° 1 л A л ° Ь л а

О Ю О о

1 сс1 л м

1 л в

1 сО со с3 С31

1

1 л

О сп л сО л л л л о о и сч

О1 О Ch С3\ Ch Ch

1

1 Э

1 Э

1 8

I K ! К

I сс3

1.

1

1

1

)х х сх х х х х

X дх э о

С3 Е Ф

Х 9 Е

Ф

cI3 х A

Э Е»

Н v

cd Э

Г» 03

m и= х

1 Э о

1 X

1 Э

1 cd сс3

t(Й

Э о х

E о

0J

Р1

Э о х

Е» 1 и

Э 1

333 1 с) .!

Ж !

1114645 л

Ж х

1» ф

33

v °

3» х а о

И

Ж Э м л

СЧ Л

Ю Ю О 00

00 О

° ь л л и м л л м м

00 л (Д1 ь л о\

Ю

О\

cv л

° Ф

Ф О

О л л л м х о

X х О

» л ь с0 а

Ф 3

A л о о

C) л л ь м cv 3 л л о с м бГ о л л ь

Ц ж

М о х а а

3-(I»

1 Х C с х

1 ь л

Щ

Ю о

l I

I I

«х х 3:3 х ж х

3l, Х

ЭО3 а Е 36

М 9 X о О л

C) ь л сЧ ь ь

° Ь м

l I

1 1

Ф

Э

X и

Ф

Э О х

О, V о х

3 30 М л

l» о о

X

v о о а о

Ф л о о о и л л о о

63

Cf. о о

-Ф л сЧ

СЧ х

Х

1

1 1

1

I а о о л л О сл

U1 л м л в ф 00

Ch . О

3Л в

И

401

00 л

СЧ

le а

1О о

1 aÞl

3»

3 :

Р ol а О

X г» !

» N

0 LI

Э

333 Э

В О ж х

1 г

1»»

vu

Э

333 Э

m o ж х

1 333 м о л л л л Ю о о .00 е î î о л о а о л е а л 1 I о

I

1 о î î о сч м . в л л . л I 1 о о о о о

1 3»

1 а

1 Я

K

1 д

1 о

3» о

I e

I а)

I Э

I 3

1 3

1 Э

1 О, I

1 m

1

1

1 m

1 Э

1 О. ! n о

1 Э

1 K!!14645

I

1 Ю сч w о сч

I л л л с о л л

1 л л л л л л л

I О О О О О О О

1 ъО с 1 л л сл л 1

I л р с с1 л л л л л сч О л л О

% сч

О с

O Х

Ц Х

О Э ф Я

О O,È О О сс ц 1 щ с 1 . Ю 00 сч ф сч с"1 л о сч сч сч л

cd e о X

0 с6 4

X! ! î

О с0

О О О

Q, A О л л л л I 1 1

O ° сч

I Х

X 1 cd

1 а"

О I O

Ю сс\ л

С0

cd !

Q

О

О е:!

1

1

11

1

Щ

t(О

О О Ф О О О с/ъ л в ) О И л л л л л

О О О

О л

cV 1

1

1 Х . 1

1 сб I

1 Х 0 1

Э &

Н V

4 й

Л Р

I Э

Фl сс) л л ф ф

Э 01 сП Ю

Ф О л л с с» с!1 Я1

0 сС1 00 л л л ) сс сч

О Ch Ch с 1

cd

01

1

Х

3

О cd

0с, 1

Х

Ц

Х

М

О Х

Р A

t(t»

Х Ф

C Х

)Х

Х

Х Х Х

X Q, Х

Э 0 4

D !» cd .8

I

1 О О О

I л- сч с 1

1 л л л

1 О О О

1 !

I

О

I Э

I сс 1 O 00

1 л л л

O - - 1

1

1 0 .О О 1

1 л л л сч с 1 1

1

1

1

1 I 4 I

Э

О

Х

Е

Э

С0

Л ь

Составитель Т. Сельченкова

Редактор Н. Егорова Техред О.Неце Корректор А. Тяско

Заказ 6696/15 Тираж 605

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП ."Патент", г. Ужгород, ул. Проектная, 4

9 1114645 10

Как слепует из табл. 1-3, у пред- тава после пропарки составляет лагаемого вяжущего время гашения рас- 10,8 MIIa, после автоклавирования— тягивается до 210 мнн. Низкая темпе- 11,2 МПа. ратура и растянутый во времени процесс гашения способствуют нарастанию 5 Вяжущее обладает достаточной вопрочности. достойкостью и может быть использоИспытания показывают, что пропар- вано для изготовления низкомарочных ка и автоклавирование незначительно бетонов, силикатного кирпича и друповышают прочность предлагаемого вя- гих изделий на основе негашеной изжущего, которая у оптимального сос- 1О вести.
