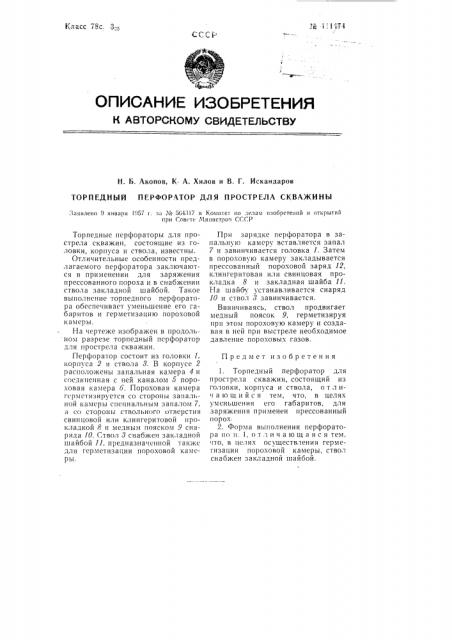

Класс 78с. 3„--, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. Ь. Акопов, К А. Хилов и В. Г. Искандаров

ТОРП ЕДНЫИ П F ÐÔÎÐÀTÎÐ ДЛ Я ПРОСТРЕЛА СКВАЖИ Н Ы

Заявлено 9 января 1!З57 г. за ¹ 564З!7 в Комитет по пелам изобретений н открытий при Совет Министров О.ГР

Предмет изобретения

Торпедные перфораторы для прострела скважин, состоящие из головки, корпуса и ствола, известны.

Отличительные особенности предлагаемого перфоратора заключаются в применении для заряжения прессованного пороха и в снабжении ствола закладной шайбой. Такое выполнение торпедного перфоратора обеспечивает уменьшение его габаритов и герметизацию пороховой камеры.

На чертеже изображен в продольном разрезе торпедный перфоратор для прострела скважин.

Перфоратор состоит из головки 1, корпуса 2 и ствола 8. В корпусе 2 расположены запальная камера 4 и соединенная с ней каналом 5 пороховая камера 6. Пороховая камера гсрметизирустся со стороны запальной камеры специальным запалом 7, 1! со cTopoHbl ствольнОГО Отверсти51 свинцовой или клингеритовой прокладкой 8 и медным пояском 9 снаряда 10. Ствол 3 снабжен закладной шайбой 11, предназначе1шой также для герметизации пороховой камеры.

При зарядке перфоратора в запальну10 камеру вставляется запал

7 и завинчивается головка 1. Затем в пороховую камеру закладывается прессованный пороховой заряд 12, клингеритовая или свинцовая прокладка 8 и закладная шайба 11.

На шайбу устанавливается снаряд

10 и ствол ов завинчивается.

Ввинчиваясь, ствол продвигает медный поясок 9, герметизируя при этом пороховую камеру и создавая в ней при выстреле необходимое давление пороховых газов.

1. Торпедный перфоратор для прострела скважин, состоящий из головки, корпуса и ствола, о т л ни а lo Ill,и йс я тем, что, в целях уменьшения его габаритов, для заряжения применен прессованный порох

2. Форма выполнения перфоратора по и. 1, о т.l и ч а ю щ а я с я тем. что, в целях осуществления герметизации пороховой камеры, ствол снабжен закладной шайбой.
