Реферат



УЗЕЛ СОЕДИНЕНИЯ КОЛОННЫ И ПЛИТЫ ПЕРЕКРЫТИЯ, содержащий сборную колонну, выполненную по высоте с разрывом бетона в уровне перекрытия, и сборную плиту перекрытия, вьтолненную с отверстием со скошенными торцами в нижней ее части дпя пропуска колонны и обечайкой, жестко прикрепленной по периметру отверстия к рабочей арматуре плиты и снабженной дополнительными стержнями, расположенными в нижней зоне плиты и снабженную стержнями , соединяющими рабоч арматуру плиты с дополнительными стержнями обечайки, и прикрепленную к колонне соединением рабочей арматуры последней с обечайкой с последующим омоноличиванием узла бетоном, отличающийся тем, что, с целью ,g повьшения жесткости и надежности узла торцы отверстия плиты выполнены со (Л скосом в верхней ее части с образованием треугольной призмы, при этом узел снабжен плоскими трапециевидными элементами, соединяющими рабочую арматуру колонны с верхней частью обечайки двух смежных торцов отверстия плиты. . ч| 4 СО

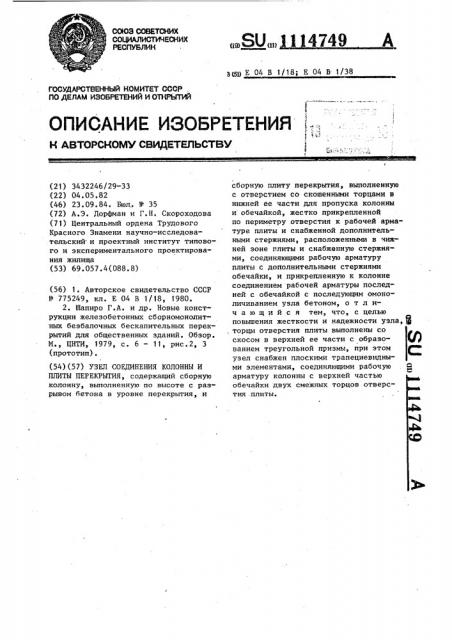

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

g g Е 04 В 1/18; Е 04 В 1/38

kj

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР .

ПО ДЕЛАМ ИЗОБРЕ П-"НИЙ И ОТКРЬ1ТИЙ (21) 3432246/29-33 (22) 04.05.82 (46) 23.09.84. Бюл,. 1Ф 35 (72) А.Э. ДорФман и Г.Н. Скороходова (71) Центральный ордена Трудового

Красного Знамени научно-исследовательский и проектный институт типового и экспериментального проектирования жилища (53) 69.057.4(088.8) (56) 1. Авторское свидетельство СССР

Р 775249, кл. Е 04 В 1/18, 1980.

2. Шапиро Г.А. и др. Новые конструкции железобетонных сборномонолитных безбалочных бескапительных перекрытий для общественных зданий, Обзор.

N., ЦНТИ, 1979, с. 6 — 11, рис.2, 3 (прототип). (54)(57) УЗЕЛ СОЕДИНЕНИЯ КОЛОННЫ И

ПЛИТЫ ПЕРЕКРЫТИЯ, содержащий сборную колонну, выполненную по высоте с разрывом бетона в уровне перекрытия, и сборную плиту перекрытия, выполненную с отверстием со скошенньпж торцами в нижней ее части для пропуска колонны и обечайкой, жестко прикрепленной по периметру .отверстия к рабочей арматуре плиты и снабженной дополнительными стержнями, расположенными в чижней зоне плиты и снабженную стержнями, соединяющими рабочую арматуру плиты с дополнительными стержнями обечайки, и прикрепленную к колонне соединением рабочей арматуры последней с обечайкой с последующим омоноличиванием узла бетоном, о т л ич а ю шийся тем, что, с целью повьппения жесткости и надежности узла, Я ,торцы отверстия плиты выполнены со скосом в верхней ее части с образованием треугольной призмы, при этом С узел снабжен плоскими трапециевидными элементами, соединяющими рабочую . Я арматуру колонны с верхней частью обечайки двух смежных торцов отверстия плиты. 1114749

Изобретение относится к строительству, а именно к строительству многоэтажных каркасных зданий с безбалочными бескапительными перекрытиями. .Известен узел соединения колонны и плиты перекрытия, включающий сборную колонну, выполненную по высоте с разрывами бетона в уровне перекрытия, плиту перекрытия с отверстиями для пропуска колонны и с обечайкой по периметру отверстия и связи (1) .

Недостатком такого решения является то, что в данном узле соединения колонны и плиты перекрытия прочность опорного сечения плиты 15 на продавливание недостаточна, поэтому в опорную зону плиты введена обечайка из толстой профилированной стали, что увеличивает не только несу. щую способность узла, но и расход 20 металла.

Кроме того, обечайка присоединена к колонне с помощью дополнительных закладных деталей, укрепленных как на колонне,так и на обечайке, что 25

i также увеличивает металлоемкость узла.

Наиболее близким к изобретению по технической сущности и достигаемому результату является узел соединения колонны и плиты перекрытий, со- 5б держащий сборную колонну, выполненную по высоте с разрывом бетону в уровне перекрытия, и сборную плиту перекрытия, выполненную с отверстием со скошенными торцами в нижней ее части для пропуска колонны и обечайкой, жестко прикрепленной по перимет-ру отверстия к рабочей арматуре плиты и снабженной дополнительными стержнями, расположенными в нижней 4 зоне плиты и снабженную стержнями, соединяющими рабочую арматуру плиты с дополнительными стержнями обечайки, и прикрепленную к колонне соединением рабочей арматуры последней с обечай- 45 кой (2) .

Недостатком известного узла является низкая надежность и жесткость узла.

Цель изобретения — повышение жест-5О кости и надежности узла.

Указанная цель достигается тем, что в узле соединения колонны и плиты перекрытия, содержащем сборную колонну, выполненную по высоте с раз-55 рывом бетона в уровне перекрытия, и сборную плиту перекрытия, выполненную с отверстием со скошенными торцами в нижней ее части для пропуска колонны и обечайкой, жестко прикрепленной по периметру отверстия к рабочей арматуре плиты и снабженной до1 полнительными стержнями, расположенными в нижней зоне плиты и снабженную. стержнями, соединяющими рабочую арматуру плиты с дополнительными стержнями обечайки, и прикрепленную к колонне соединением рабочей арматуры последней с обечайкой с последующим . омоноличиванием узла бетоном, торцы отверстия плиты выполнены со скосом в верхней ее части с образованием треугольной призмы, при этом узел снабжен плоскими трапециевидными элементами, соединяющими рабочую арматуру колонны с верхней частью обечайки двух смежных торцов отверстия плиты.

На фиг.1 показан предлагаемый узел в аксонометрии; на фиг.2 — сечение А-А на фиг.1; на фиг.3 — - сечение

Б-Б на фиг.2; на фиг.4 — узел в стадии монтажа; на фиг.5 — сечение

В-В на фиг.4.

Узел соединения колонны и плиты перекрытия содержит сборную колонну

1, выполненную по высоте с разрывом

2 бетона в уровне перекрытия, и сборную плиту 3 перекрытия, выполненную с отверстием 4 со скошенными торцами 5 в нижней ее части для пропуска колонны 1 и обечайкой б, жестко прикрепленной по периметру отверстий

4 к рабочей арматуре 7 плиты 3 и снабженной дополнительными стержнями 8, расположенными в нижней зоне плиты 3.

Кроме того, плита 3 снабжена стержнями 9, соединяющими рабочую арматуру 7 плиты 3 с дополнительными стержнями 8 обечайки б. Торцы 5 отверстия 4 плиты 3 выполнены со скосом

10 в верхней ее части с образованием треугольной призмы 11. Узел снабжен плоскими трапециевидными элементами

12, соединяющими рабочую арматуру

13 колонны 1 с верхней частью обечайки 6 двух смежных торцов 5 отверстия

4 плиты 3.

Полость узла омоноличена бетоном.

Стержни 8 обеспечивают увеличение несущей способности плиты 3 в опорной зоне на продавливание, а также воспринимают изгибающий момент в нижней зоне плиты 3 при сейсмических нагрузках. Подсоединение дополнительных стержней 8 обечайки 6 к арматуре 7 плиты 3 создает комбинированное армиз 11147 рование опорной зоны на скалывание при минимальном количестве металла.

Монтаж узла на строительной площадке производят следующим образом.

После установки колонны 1 в монтажное отверстие 14 колонны 1 устанавливают Т-образное приспособление, выполненное в виде трубы 15 с балкой

1б, на концах которой имеются резьбо"1п вые втулки 17 под винты 18. После этого плиту 3 поднимают краном, одевают на колонну 1 и устанавливают на винты 18 монтажных приспособлений.

Перемещая винты 18 в отверстиях 17, устанавливают плиту 3 в проектное положение. Далее приваривают трапециевидные элементы 12 к двум смежным сторонам обечайки 6 в верхней ее части и к рабочей арматуре 13 колонны

1 в месте разрыва 2 бетона.

Бетонирование полости узла производят, например, бетононасосом. После замоноличивания стыка и достижения необходимой прочности монтажное приспособление снимается.

Предложенный узел обладает большой жесткостью и надежностью, так как обечайка, примыкающая к колонне, выполнена в виде треугольной призмы, что создает шпоночный эффект, увеличивая жесткость узла и его прочность на продавливание. Прикрепление обечайки к арматуре колонны с помощью трапециевидных элементов позволит передавать изгибающий момент с перекрытия на колонну, что также повышает жесткость и надежность узла.! I 147<9

Фиг. Я

1114749 ог. Ч

17
