Многоэтажное здание

Многоэтажное здание

Иллюстрации

Показать все

Реферат



МНОГОЭТАЖНОЕ ЗДАНИЕ, содержащее нижний, с ригелями и стойками каркаса и верхний этажи, отличающееся тем, что, с целью расширения эксплуатационных возможностей и снижения материалоемкости, верхний этаж выполнен с трехшарнирными рамами каркаса, установленными на ригели нижнего этажа посредством шарнирных башмаков. 4 4

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ЗС50 Е 04 Н 5/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHC_#_4lV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР пО ДЕЛА@ ИЗОБРЕТЕНИЙ V ОТНРЫТИЙ (21) 2950574/29-33 (22) 03.07.80 (46) 23.09.84. Нюл. № 35 (72) А.А. Ломанов (53) 721.011.25(088.8) (56) 1. Авторское свидетельство СССР

¹ 883297, кл. Е 04 Н 5/08, 1980.

2. Дыховичный Ю.А. Конструирование и расчет зданий повышенной этажности,.M., 1970, с. 52-53.

„SU„„1114774 A (54) (57) МНОГОЭТАЖНОЕ ЗДАНИЕ, содержащее нижний. с ригелями и стойками каркаса и верхний этажи, о т л ич а ю щ е е с я тем, что, с целью расширения эксплуатационных возможностей и снижения материалоемкости, верхний этаж выполнен с трехшарнирными рамами каркаса, установленными на ригели нижнего этажа посредством шарнирных башмаков.

1 11147

Изобретение относится к строительству сельскохозяйственных зданий с железобетонным каркасом и может быть использовано в других областях строительства., 5

Известны типовые решения одноэтажных сельскохозяйственных зданий с полным железобетонным каркасом, состоящим из колонн, балок или ферм, а также с каркасом из трехшарнирных рам, выполненных из полурам.

Известно одноэтажное сельскохозяйственное здание с каркасом из трехшарнирньм рам с применением сборных железобетонных полурам, распор от которых воспринимается горизонтальной плитной конструкпией пола (1).

При использовании изобретения возможно возведение производственных зданий в двухэтажном исполнении с укрупненной сеткой стоек на втором этаже с использованием для этого имеющихся в обращении типовых конструкций.

Образуется двухъярусная рама с крупноразмерной сеткой стоек на верхнем ярусе, являющаяся каркасом для двузэтажного здания. На ригелях погашается распор от полурам, образуются за счет этого опорные моменты, уменьшающие величину пролетных моментов. На фундаменты не передаются горизонтальные усилия — распор, так как он погашен на ригелях.

Однако это здание одноэтажное и оно не экономично.

Наиболее близким к изобретению является многоэтажное. здание, включающее нижний с ригелями и стойками каркаса и верхний этажи (2) .

Недостатком известного здания яв- 25 ляются ограниченные эксплуатационные воэможности ввиду наличия на .верхнем этаже несущих внутренних стен.

Цель изобретения — расширение эксплуатационных воэможностей и снижение материалоемкости.

Эта цель достигается тем, что в многоэтажном здании, содержащем нижнии с ригeJIHMH и стоиками каркаса 35 и верхний этажи, верхний этаж выполнен с трехшарнирными рамами каркаса, установленными на ригеле нижнего этажа посредством шарнирных башмаков.

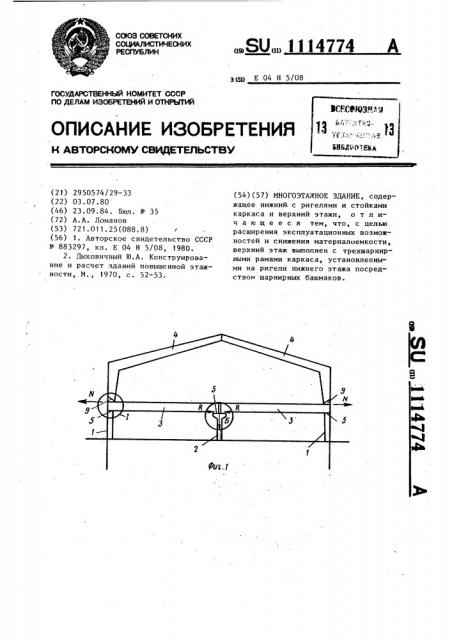

На фиг. 1 изображена рама 1, об- 4О щий вид, на фиг. 2 — узел 1 на фиг. 1; на фиг. 3 вЂ, разрез А-А на фиг. 2.

Многоэтажное здание включает нижний ярус стоечно-балочнсй системы, состоящей из колонн 1 и 2, защемлен- 4 ных в фундаментах и перекрытых разрезными ригелями 3. Верхний ярус состоит из трехшарнирных рам из полу1

74 2 рам 4, установленных на ригели 3.

Ригели 3 с колоннами 1, и 2 соединены шарнирами 5 пластичности, состоящими из двух горизонтальных стальных пластин, приваренных к закладным деталям 6 и 7 ригеля и колонны раздельно и соединенных по концам болтами 8, опорные части полурам 4 — с ригелями 3 посредством шарнирного стального башмака 9, состоящего из полосы, выгнутой по очертанию опорной части полурамы, приваренной в торец к вертикальным щековым пластинам, которые на монтаже привариваются к закладным деталям 6, ригелей 3.

Рама каркаса в смонтированном виде служит как основная несущая конструкция двухэтажных зданий, на которую опирается по верхнему ярусу покрытие, по ригелям перекрытие, а к стойкам и колоннам раскрепляются ограждающие конструкции самонесущих стен..

При загружении рамы распор Н (горизонтальное усилие), возникающий в местах опирания полурам 4, через башмак 9 передается на верх ригеля и вызывает возникновение опорного момента, разгружаюшего ригель в пролете, в результате погашения усилия распора на ригеле.

1114774

tuz.3
