КОММУТАЦИОННЫЙ АППАРАТ , содержащий корпус в виде полого цилиндрического изолятора, закрытого с торцов фланцами, контактную систему, под вижный контакт которой выполнен в виде мембраны, расположенной на матрице в виде кольца, и пневмоклапан с индукционно-динамическим приводом, отличающийся тем, что, с целью повышения быстродействия коммутационного аппарата при замыкании электрической цепи, матрица, на которой расположена мембрана, снабжена радиальными пазами, равномерно расположенными по периметру матрицы, причем мембрана огибает матрицу с внутренней стороны. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1115120 здц H 01 Н 3300

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHOMY СВИДЕТЕЛЬСТВУ

fuz. f

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3506513 24-07 (22) 01. 11.82 (46) 23.09.84. Бюл. № 35 (72) Б. А. Ларионов и H. А. Михайлов (53) 621.316.544.9 (088.8) (56) 1. Авторское свидетельство СССР № 517071, кл. H 01 Н 33/10, 1974.

2. Авторское свидетельство СССР

¹ 932924, кл. Н 01 Н 3300, 1980.

{54) {57) КОММУТАЦИОННЫЙ АППАРАТ, содержащий корпус в виде полого цилиндрического изолятора, закрытого с торцов фланцами, контактную систему, под вижный контакт которой выполнен в виде мембраны, расположенной на матрице в виде кольца, н пневмоклапан с индукционно-динамическим приводом, отличающийся тем, что, с целью повышения быстродействия коммутационного аппарата при замыкании электрической цепи, матрица, на которой расположена мембрана, снабжена радиальными пазами, равномерно расположенными по периметру матрицы, причем мембрана огибает матрицу с внутренней стороны.

1115!20

Изобретение относи гся к сильноточной электротехнике и предназначено для быстрого замыкания сильноточных и высоковольтных элекрических цепей, например, в импульсных источниках питания с индуктивными накопителями.

Известен коммутационный аппарат, содержащий корпус в виде полого изолятора, закрытого.с торцов фланцами, и контактную систему, состоящую из подвижного и неподвижного контактов, причем неподвижный контакт установлен на верхнем фланце, а подвижный контакт — на нижнем.

Для управления подвижным контактом комIvTBIIHoHHblH аппарат снабжен воздухопроводом. Замыкание контактов коммутационного аппарата происходит при подаче сжатого газа по воздухопроводу во внутреннюю полость подвижного контакта, а раз.;ыкание контактов — при сбросе сжатого газа из внутренней полости под вижного контакта (1).

Недостатком коммутатора является его невысокое быстродействие, что связано с низкой скоростью подачи и сброса сжатого газа из внутренней полости подвижного контакта через воздухопровод для управления подвижным контактом.

Известен коммутационный аппарат, содержащий корпус в виде полого цилиндрического изолятора, закрытого с торцов фланцами, контактную систему, контакты которой расположены на фланцах, и пневмоклапан с индукционно-динамическим приводом. Подвижный контакт коммутационного аппарата выполнен в виде мембраны, внутри которой расположена профилированная матрица. Контактная система коммутационного аппарата выполнена с отверстием, которое расположено концентрически с пневмоклапаном и мембраной. Замыкание контактной системы коммутационного аппарата происходит при подаче сжатого газа во внутренний объем контактной системы, а размыкание — при сбросе сжатого газа из внутреннего объема контактной системы с помощью пневмоклапана с индукционно-динамическим приводом. Коммутационный аппарат предназначен для быстрого размыкания электрических цепей (2).

Недостатком известного устройства является его низкое быстродействие при замыкании электрической цепи, это связано с тем, что замыкание электрической цепи происходит путем подачи сжатого газа во внутренний объем устройства.

Цель изобретения — повышение быстродействия коммутационного аппарата при замыкании электрической цепи.

Поставленная цель достигается тем, что в коммутационном аппарате, содержащем корпус в виде полого цилиндрического изо2 f i

qо

45 0

Ы лятора, закрытого с торцов фланцами, контактную систему, подвижный контакт которой выполнен в виде мембраны, расположенной на матрице в виде кольца, и пневмоклапан с индукционно-динамическим при.водом, расположенная внутри мембраны матрица снабжена радиальными пазами, равномерно расположенными по периметру матрицы, причем мембрана огибает матрицу с внутренней стороны.

Это позволяет обеспечить быстрое замыкание контактной системы коммутационного аппарата путем сброса сжатого газа из внутреннего объема коммутационного аппарата с помощью быстродействующего пневмоклапана с индукционно-динамическим приводом.

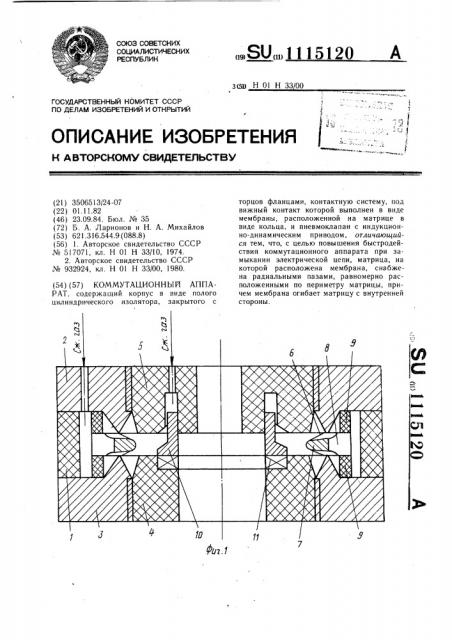

На фиг. 1 показано конструктивное выполнение предлагаемого коммутационного аппарата, продольный разрез; на фиг. 2— форм а и взаимное расположение мембраны и матрицы, вид сверху.
