Реферат



ПЕРЕСЧЕТНОЕ УСТРОЙСТВО, содержащее счетчик импульсов с коэффициентом пересчета 2, разрядные выходы которого подключены к группе входов многовходового элемента И-НЕ, а разрядный выход старшего разряда подключен также к первому входу первого элемента И-НЕ, Cffpoc выход и второй вход которого подключены соответственно к первому входу и выходу второго элемента И-НЕ, второй вход которого подключен к первому входу третьего элемента И-НЕ, выход которого подключен к вспомогательному входу многовходового элемента И-НЕ, отличающееся тем, что, с целью упрощения устройства, дополнительный вход многовходового элемента И-НЕ подключен к входной щине тактовых импульсов и входу счетчика импульсов с коэффициентом пересчета 2, вход разрещения счета которого подключен к выходу многовходового элемента И-НЕ, к первому входу третьего элемента И-НЕ, второй вход которого подключен к выходу второго элемента И-НЕ. (Л сд 1чЭ N( bO Фиг. if Os

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК з(51) H 03 К 23/24 ()1 )-.,-г„1 д

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ВПЕ в;f.,;ò ». 4

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3472197/18-21 (22) 19.07.82 (46) 23.09.84. Бюл. № 35 (72) С. Л. Кабиков (53) 621.374.32 (088.8) (56) 1. Авторское свидетельство СССР № 455494, кл. Н 03 К 23/00, 23.10.73.

2. Авторское свидетельство СССР № 871338, кл. Н 03 К 23/00, 23.03.77 (прототип) . (54) (57) ПЕРЕСЧЕТНОЕ УСТРОЙСТВО, содержащее счетчик импульсов с коэффициентом пересчета 2", разрядные выходы которого подключены к группе входов многовходового элемента И-НЕ, а разрядный выход старшего разряда подключен также к первому входу первого элемента И-НЕ, ÄÄSUÄÄ 1115242 выход и второй вход которого подключены соответственно к первому входу и выходу второго элемента И-НЕ, второй вход которого подключен к первому входу третьего элемента И-НЕ, выход которого подключен к вспомогательному входу многовходового элемента И-НЕ, отличающееся тем, что, с целью упрощения устройства, дополнитель ный вход многовходового элемента И-НЕ подключен к входной шине тактовых импульсов и входу счетчика импульсов с коэффициентом пересчета 2", вход разрешения счета которого подключен к выходу многовходового элемента И-НЕ, к первому входу третьего элемента И-НЕ, второй вход которого подключен к выходу второго элемента И-НЕ.

1115242

Изобретение относится к импульсной технике и может быть использовано для синхронизации работы систем автоматического управления технологическими процессами.

Известны счетчики импульсов с коэффициентом счета 2" + 1, содержащие счетчик с коэффициентом пересчета 2", дополнительный триггер и логические элементы (1).

Недостатком этого счетчика является его сложность, так как он содержит по меньшей мере и + 1 счетный триггер.

Наиболее близким к предлагаемому по технической сущности является пересчетное устройство, содержащее счетчик с коэффициентом пересчета 2", выходы которого соединены с входами многовходового элемента И-НЕ, а также пять элементов И-НЕ и инвертор, выход первого элемента И-НЕ подключен к первому вспомогательному входу многовходового элемента И-НЕ, через инвертор — к счетному входу первого разряда счетчика, первый вход первого элемента И-НЕ подключен к входной шине и первому входу второго элемента И-НЕ, второй вход которого подключен к выходу третьего элемента И-НЕ, а выход — к второму входу первого элемента И-НЕ и первому входу третьего элемента И-НЕ, второй вход которого подключен к третьему входу первого элемента И-НЕ и первому входу пятого элемента И-НЕ, второй вход которого подключен к выходу второго элемента И-НЕ, а выход — к первому входу четвертого элемента И-НЕ, второй вход подключен к прямому выходу последнего счетного триггера (2).

Недостатком известного устройства является его сложность, так как оно содержит по меньшей мере пять элементов И-НЕ.

Цель изобретения — упрощение пересчетного устройства.

Поставленная цель достигается тем, что в пересчетном устройстве, содержащем счетчик импульсов с коэффициентом пересчета

tl

2, разрядные выходы которого подключены к группе входов многовходового элемента

И-НЕ, а разрядный выход старшего разряда подключен также к первому входу первого элемента И-НЕ, выход и второй вход которого подключены соответственно к первому входу и выходу второго элемента ИНЕ, второй вход которого подключен к первому входу третьего элемента И-НЕ, выход которого подключен к вспомогательному входу многовходового элемента И-НЕ, дополнительный вход многовходового элемента И-НЕ подключен к входной шине тактовых импульсов и входу счетчика импульсов с коэффи циентом пересчета 2, вход разрешения счета которого подключен к выходу многовходового элемента И-НЕ, к первому входу третьего элемента И-НЕ, второй вход которого подключен к выходу второго элемента И-НЕ.

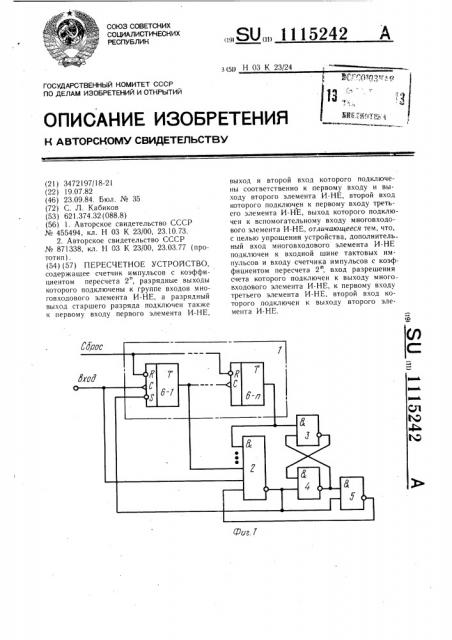

На фиг. 1 схематично представлен счет.чик импульсов; на фиг. 2 — временные диагрaммы его работы.

Пересчетное устройство содержит счетчик 1 импульсов с коэффициентом пересчета 2", разрядные выходы которого. подключены к группе входов многовходового элемента И-НЕ 2, а выход старшего разряда — также к первому входу первого элемента И-НЕ 3, выход и второй вход которого подключены соответственно к первому входу и выходу второго элемента ИНЕ 4, второй .вход которого подключен к первому входу третьего элемента И-НЕ 5, выходу многовходового элемента И-HE 2 и входу разрешения счета счетчика 1 импульсов, вход которого подключен к входной шине тактовых (счетных) импульсов и вспомогательному входу многовходового элемента И-HE 2, дополнительный вход которого соединен с выходом третьего элеро мента И-НЕ 5, второй вход которого подключен к выходу второго элемента И-HE 4.

Счетчик 1 импульсов может быть выполнен в виде п поСледовательно соединенных счетных триггеров 6-1 — 6-п, выходы которых соединены с разрядными выходами счетчика 1, входы сброса — с входной шиной сброса, счетный вход первого счетного триггера 6-1 подключен к второму входу счетчика 1, вход разрешения счета первого счет ного триггера 6-1 — к первому входу счетзо чик Устройство работает следующим образом.

При и-2 (т. е. счетчик с коэффициентом пересчета пять при начальном состоянии обоих счетных триггеров, равном нулю) на выходе элемента И-НЕ 3 сигналом логического нуля с выхода триггера 6-2 удерживается сигнал логической единицы, на выходе многовходового элемента И-HE 2— также сигнал логической единицы, что приводит к появлению на выходах эле4О ментов И-НЕ 4 и 5 нулевого и единичного логических сигналов соответственно.

Эти сигналы неизменны вплоть до достижения счетчиком 1 состояния, соответствующего 2" + (— 1) импульсов с момента ну45 левого состояния. К моменту начала 2 го импульса на всех разрядных выходах счетчика 1 устанавливается единичное состояние, что в совокупности с единичным логическим сигналом на выходе элемента

И-НЕ 5 и на входной шине тактовых им О пульсов приводит к появлению нулевого логического сигнала на выходе элемента

И-HE 4 вследствие единичного логического сигнала на выходе старшего разряда счет чика 1 и к появлению нулевого логического сигнала на выходе элемента И-НЕ 3.

На выходе элемента И-НЕ 5 по-прежнему удерживается единичное состояние.

По окончании 2"-го импульса на входной шине тактовых импульсов состояние

1115242

&од

8b7 È6 7

РБЯОР Ю Г дых Х

+uz. Z (OCTBBHTe 1b О. (Kl30plL0 t3

Тек ред И. Be pcc Корректор (Х Билак

Тираж 86! 11одн понос

ВНИИГ!И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор С. Саенко

Заказ 6667/45 счетчика 1 остается неизменным, так как он блокирован нулевым логическим сигналом на его входе, а состояния на выходах логических элементов изменяются следующим образом: на . выходе многовходового элемента И-HE 2 появляется единичный логический сигнал, который в совокупности с единичным логическим сигналом на выходе элемента И-НЕ 4 вызывает появление нулевого логического сигнала на выходе элемента И-НЕ 5, который в свою очередь подтверждает единичный логический сигнал на выходе многовходового элемента

И-НЕ 2. Таким образом, состояние всех логических элементов останется неизменным и в течение следующего периода импульсов (2" + 1-го периода) на входной шине тактовых импульсов, по окончании которого счетчик 1, поскольку блокирующее воздействие окончилось, сбрасывается в нулевое (исходное) состояние и на всех его разрядных Выхо(ах появлястс» нул(ИОЙ логический сигнал, кот01эыЙ ll1зиво:(ит h Ilo явлению единичного логического сигна Ia на выходе элемента И-HE 3, нулевого ло.— гического сигнала на выходе элемента ИНЕ 4 и единичного логического сигнала на выходе элемента И-гтЕ 5. Счетчик возвращается в исходное состоян ие, что подтверждается временными диаграммами его работы (фиг. 2), по истечении 2" + 1 периодов импульсов на входной шине тактовых импульсов, что соответствует коэффициенту его пересчета 2" + l.

В качестве входа установки счетчика 1 может быть использован не только вход разрешения счета первого счетного тригге15 ра, но и его вход установки в «1».

Таким образом, изобретение обеспечивает получение коэффициента пересчета

2 + 1 при меньших затратах Оборудования.
