Реферат



1. УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ ЭКСПЕРИМЕНТОВ НА ЛАБОРАТОРНЫХ ЖИВОТНЫХ, содержащее основание , стойки с элементами крепления животного, отличающееся тем, что, с целью атравматичности безнаркозных ги.чекологических исследований, оно донолнительно снабжено гинекологическим зеркалом и фиксируюнхей камерой, прямоугольная крышка которой имеет полуовальный вырез, а элементы крепления животного смонтированы на нрямоугольной крынже, основание выполнено в виде расположенных одна над другой шарнирно соединенных пластин, на одной из которых установлен держатель гинекологического зеркала и винтовой регулятор разъема пластин, нричем фиксируюп1ая камера укреплена на верхней пластине основания. 2. Устройство по п. 1, отличающееся TiM, что элемент крепления головы животного выполнен в виде полуконуса с П-образной скобой с продольпым пазом на свободном конце для перемещения его вдоль горизонта ,1ьной оси, а элементы крепления туловища животного и его задней части выпо.шеи ны в виде ио.пцилппдров, причем э.:1емепг креплепия задпей части имеет вертикаль (Л ные прорези под болты и Г-образные и овал1. ные вырезы д.1я пижпих конечностей и хвосс та животного. ел 4: фиг.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(58 А 61 D 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3443678/28-13 (22) 20.05.82 (46) 30.09.84. Бюл. ¹ 36 (72) В. Н. Кожевников, B. Ф. Игошев, P. А. Махмутов, T. A. Фильгус и В. А. Усольцева (71) Тюменский государственный медицинский институт (53) 672.716.59:089 (088.8) (56) !. Авторское свидетельство СССР № 387708, кл. А 6! D 3/00, 1970 (прототип). (54) (57) 1. УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ ЭКСПЕРИМЕНТОВ HA ЛАБОРАТОРНЫХ ЖИВОТНЫХ, содержащее основание, стойки с элементами крепления животноп>, от.шчшощееся тем, что, с целью атравматичности безнаркозных гинекологических исследований, оно дополнительно снабжено гинекологическим зеркалом и фиксирукицей камерой, прямоугольная крьннка которой имеет полуовальш>«й

„„SU,.„1115747 А вырез, а элементы крепления животного смонтированы»а прямоугольной крышке, основание выполнено в виде расположеll;«ых одна над другой шарнирно соединенных пластин, на одной из которых установлен держатель гинекологического зеркала li винтовой регулятор раз1еча пластин, причем фиксирук)ньая камера укреплена I«H верх. !

IcH пластине ocllor331«I

2. Устройство но п. 1, or Iè÷àIoùåeñÿ тем, что элемент крепления головы животного выполнен в виде нолуконуса с П-образной скобой с продольным пазом на свободном конце для переме«пения его вдоль горизонT 1, l ь н о и ос и, 1 1ýë !. м е н т ы I(pc ил c I I и я т v.1 о в 1!— ща животног!) и (ï) задней части вынол«иI«hl В 13ИДС НОЛ М«111,1И1«ДРОВ, IIPH ЧСМ Э 1ЕМСII I Ы крепления заднс и части имеет вертикальные прорези под болты и Г-образш!с и оваль +P ныс вырезы для нижних коне"шостей н хвосга животного.

1115747

Изобретение относится к экспериментальHой медицине и может быть использовано для проведения длительных гинекологических экспериментов на лабораторных животных.

Известно устройство для фиксации жинотных, содержащее основание, стойки и элементы крепления, в т. ч. и тазовой части животного (1).

Недостатком этого устройства является ненадежность фиксации и невозможность проведения атравматичных гинекологических экспериментов.

Цель изобретения — атравматичность безнаркозных гинекологических исследований.

Указанная цель достигается тем, что устройство, содержащее основание, стойки с элементами крепления животного дополнительно снабжено гинекологическим зеркалом и фиксирующей камерой, прямоугольная крышка которой имеет полуовальный вырез, а элементы крепления животного смонтированы на прямоугольной крышке, основание выполнено в виде расположенных одна над другой шарнирно соединенных пластин, на одной из которых установлен держатель гинекологического зеркала и винтовой регулятор разъема пластин, причем фиксирующая камера укреплена на верхней пластине основания.

Элемент крепления головы животного выполнен в виде полуконуса с П-образной скобой с продольным пазом на свободном конце для перемещения его вдоль горизонтальной оси, а элементы крепления туловища животного и его задней части выполнены в виде полуцилиндров, причем элемент крепления задней части имеет вертикальные прорези под болты и Г-образные и оваль ные вырезы для нижних конечностей и хвоста животного.

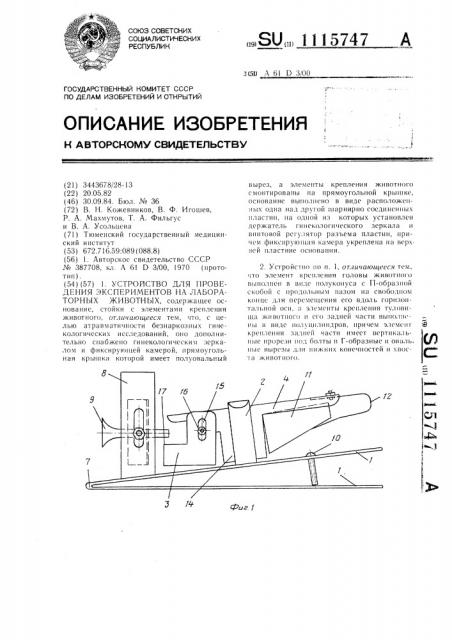

На фиг. 1 изображено устройство, вид сбоку; на фиг. 2 — то же, вид сверху.

Устройство для проведения экспериментов на лабораторных животных содержит основание 1 стойки 2 с элементами крепления животного 3 и фиксирующую камеру

4, прямоугольная крышка которой 5 имеет полуовальную вырезку 6, а элементы крепления животного 3 смонтированы на крышке 5. Основание 1 выполнено в виде двух

Зо

35 соединенных с помощью шарнира 7 пластин, при этом на верхней пластине укреплены держатель 8 гинекологического зеркала 9, винтовой регулятор 10 разъема пластин 1 и фиксирующая камера 4. Элемент крепления головы животного выполнен в виде полуконуса 11 с П-образной скобой 12 с продольным пазом 13 на свободном конце для перемещения его вдоль горизонтальной оси, а элементы крепления туловища животного и его задней части выполнены в виде полуцилиндров 14„ причем элемент крепления хвостовой части имеет вертикальные прорези 15 под болты 16 и Г-образные 17 и оваль ные вырезы (не показаны) для нижних конечностей и хвоста животного.

Устройство для проведения экспериментов на лабораторных животных работает следующим образом.

Лабораторное животное (например крысу) помещают в фиксирующую камеру 4.

При необходимости можно с помощью перемещения элемента крепления задней части животного в вертикальном направлении у меньшить высоту камеры и фиксировать с помощью болтов 16, что обеспечивает надежную фиксацию таза животного. Длину фиксирующей камеры регулируют перемещением элемента крепления носовой части животного вдоль горизонтальной оси. Фиксирующую камеру 4 укрепляют на верхней пластине основания 1. Зафиксированному таким образом животному вводят гинекологическое зеркало 9, закрепленное на держателе 8. С помощью винтового регулятора

10 разъема пластин устанавливают ось зеркала 9 в горизонтальной плоскости. Животное готово к эксперименту (в эксперименте могут быть использованы мелкие лабораторные животные: крысы, мыши, морские свинки, кролики).

Использование предлагаемого устройства позволяет производить атравматичные гинекологические исследования без применения наркотических средств, что повышает чистоту опыта и улучшает условия труда для экспериментаторов, дает возможность экспериментального моделирования заболеваний шейки матки, последующего их лечения и постоянного наблюдения в динамике.
