Реферат



ГОРИЗОНТАЛЬНЫЙ НАПОРНЫЙ ОСВЕТЛИТЕЛЬ, содержащий герметический корпус с пакетом плоских параллельных наклонных пластин, камеру хлопьеобразования , расположенную под пакетом пластин, две камеры для сбора и уплотнения шлама, шламоотводы, установленные вертикально в камере хлопьеобразования, распределительный трубопровод исходной воды и систему трубопроводов для отвода осветленной воды и шлама, отличающийся тем, что, с целью повышения эффективности осветления и упрощения конструкции, шламоотводы выполнены в виде трубок, установленных в два ряда по длине камеры хлопьеобразования , распределительный трубопровод исходной воды расположен между рядами трубок и снабжен направляющими обечайками и водоворотными соплами, размешенными в обечайках. (Л ол со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК зы В 01 D 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3533789/23-26 (22) 06. 01.83 (46) 30.09.84. Бюл. № 36 (?2) М. С. Павлов, Е. Г. Петров, С. М. Павлов, Н. И. Виноградов и В. Д. Васильев (71) Ленинградский ордена Ленина институт инженеров железнодорожного транспорта им. акад. В. Н. Образцова (53) 66.077.7 (088.8) (56) 1. Временные технические указания по проектированию осветлителей конструкции ВНИИГС на водопроводных очистных станциях, М., 1955.

2. Авторское свидетельство СССР № 841640, кл. В 01 D 21/00, 1978. (54) (57) ГОРИЗОНТАЛЬНЬ1Й НАПОРНЫЙ ОСВЕТЛИТЕЛЬ, содержащий герме„SU.„1115773 А тический корпус с пакетом плоских параллельных наклонных пластин, камеру хлопьеобразования, расположенную под пакетом пластин, две камеры для сбора и уплотнения шлама, шла моотводы, установленные вертикально в камере хлопьеобразования, распределительный трубопровод исходной воды и систему трубопроводов для отвода осветленной воды и шлама, отличающийся тем, что, с целью повышения эффективности осветления и упрощения конструкции, шламоотводы выполнены в виде трубок, установленных в два ряда по длине камеры хлопьеобразования, распределительный трубопровод исходной воды расположен между рядами трубок и снабжен направляющими обечайками и водоворотными соплами, е размещенными в обечаиках.

1115773

Изобретение относится к подготовке воды и может быть использовано для очистки воды в системах хозяйственно-питьевого и промышленного водоснабжения.

Известен осветлитель для осветления природных вод, состоящий из цилиндрического корпуса, центральной распределительной трубы, дырчатого дна для равномерного распределения потока по площади корпуса, шламоотводящих труб кольцевого сборного желоба, шламосборника, расположенного под распределительной решеткой (1).

Недостатками являются низкий эффект осветл ения воды, сложность изготовления, незначительная производительность и больш ая стон м ость.

Наиболее близким к изобретению по технической сущности и достигаемому результату является горизонтальный напорный ос.ветлитель, содержащиЙ герметический корпус с пакетом плоских параллельных наклонных пластин, камеру хлопьеобразования, расположенную под пакетом пластин, две камеры для сбора и уплотнения шлама, шламоотводы, установленные вертикально в камере хлопьеобразования распределительный трубопровод исходной воды и систему трубопроводов для отвода осветленной воды и шлама (2) .

Однако данный осветлитель характеризуется сложностью конструкции и недостаточным эффектом осветления воды от взвешенных веществ.

Целью изобретения является повышение эффективности осветления и упрощение конструкции.

Цель достигается тем, что в горизонтальном напорном осветлителе, содержащем герметический корпус с пакетом плоских параллельных наклонных пластин, камеру хлопьеобразования, расположенную под пакетом пластин, две камеры для сбора и уплотнения шлама, шламоотводы, установленные вертикально в камере хлопьеобразования, распределительный трубопровод исходной воды и систему трубопроводов для .:, отвода осветленной воды и шлама, шламоотводы выполнены в виде трубок, установленных в два ряда по длине камеры хлопьеобразования, распределительный трубопровод исходной воды расположен между рядами трубок и снабжен направляющими обечайками и водоворотными соплами, размещенными в обечайках.

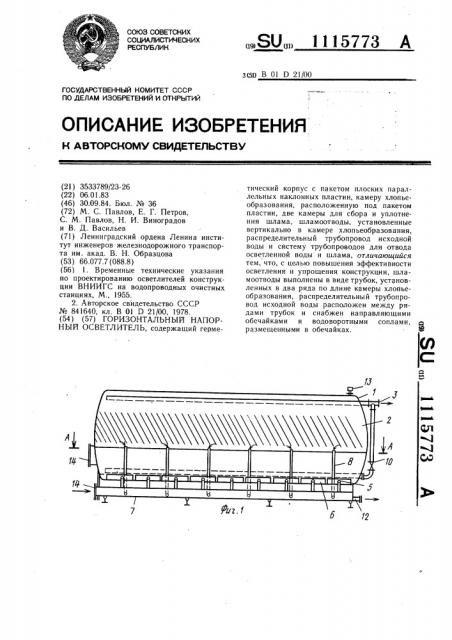

На фиг. 1 изображен осветлитель, продольный вертикальный разрез; на фиг. 2— разрез А — А на фиг. 1; на фиг. 3 — разрез

Ei — Б на фиг. 2.

Горизонтальный напорный осветлитель состоит из герметического корпуса 1 цилиндрической формы, пакета плоских наклонных пластин 2, расположенных в верхней

1О 15

55 части корпуса 1, двух дренажных труб 3 для сбора осветленной воды, камеры 4 хлопьеобразования, расположенной в нижней части корпуса 1 и снабженной водоворотными насадками 5 и направляющими обечайками 6 для закручивания потока, распределительный трубопровод 7 исходной воды, шламоотводов, выполненных в виде трубок 8, двух камер 9 для сбора и уплотнения шлама, дренажного трубопровода 1О, трубопровода 11 для взмучивания осадка, патрубка 12 для сброса шлама, воздухоотводчика 13 и люка 14 для осмотра и ремонта осветлителя.

Осветлитель работает следующим образом.

Природная вода, подлежащая осветлению, вместе с коагулянтом подается по распределительному трубопроводу 7 к водоворотным насадкам 5. Из-за направляющих обечаек б и тангенциально расположенных насадок 5 потоку жидкости придается вращательно-поступательное движение, которое обеспечивает турбулентный режим движения жидкости в начале камеры 4 хлопьеобразования. Наличие турбулентного режима движения во всем объеме камеры хлопьеобразования препятствует осаждению образовавшихся хлопьев загрязнений, а уменьшение скорости по направлению движения обеспечивает сохранение крупных агрегатов хлопьев от разрушения. Вода со сформирОВВВшимися хлопьями ВзВеси проходит через взвешенный филь гр и поступает в отстойные зоны, образованные г1акетами пластин 2, где происходит окончательное Осветление воды. Осветленная вода собирается дренажными трубами 3 и отводится на фильтры. Выпавший на пластины шлам сползает по ним и попадает во взвешенный шламовый фильтр. Устаревший шлам из взвешенного фильтра отводится по трубкам 8 в камеры

9 для сбора и уплотнения шлама. Отстоянная в камерах вода отводится по дренажной трубе 10 на фильтры. Такой отбор стстоянной воды Н3 шламовых камер способствует удалению устаревшего шлама из взвешенного фильтра. Г1о мере накопления осадка он взрыхляется и сбрасывается В канализацию.

Предлагаемое устройство для очистки воды От звешенных веществ по сравнению с прототипом упрощает конструкцию Осветления. Повышается эффект осветления воды и а 5 /О путем улучшения работы ка меры хлопьеобразоваиия, В частности более и нтенсивного укрупнения хлопьев взвеси, которое обеспечивается Вращательным движением восходящего потока, создаваемого насадками и обечайками, а также отбором устаревшего шлама из верхней части камеры хлопьеобразования, выполняющей роль взвешенного фильтра.! 115773

A-A

Я

11

Фиг.,у
