Способ закрепления тонкостенной детали

Способ закрепления тонкостенной детали

Иллюстрации

Показать все

Реферат



СПОСОБ ЗАКРЕПЛЕНИЯ ТОНКОСТЕННОЙ ДЕТАЛИ, при котором в полость производят заливку жидкости, затвер- . девающей при охлаждении, отличающийся тем, что, с целью повьш1ения точности закрепления, перед заливкой жидкости в полость вставляют трубку, выполненную из материала, стойкость при деформации которого ниже, чем стойкость при деформации детали. (Л

COOS СОВЕТСНИХ

COUIW à

РЕСПУБЛИК..SU„„

В 23 q 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3402698/25-08 (22) 25.02.82 (46) 30.09.84 ° Бюл. 36 (72) А.И. Радченко, А.Я. Зайка и В.Я ° Зайка (71) Производственное объединение

"Ждановтяжмаш" и Киевский ордена

Трудового Красного Знамени институт инженеров гражданской авиации (53) 62-229.329(088.8) (56) 1. Авторское свидетельство СССР и 311706, кл. В 23 В 31/40, 1970.

2. Авторское свидетельство СССР

М 931357, кл. В 23 О 3/00, 1980 (прототип). (54)(57) СПОСОБ ЗАКРЕПЛЕНИЯ ТОНКОСТЕННОЙ ДЕТАЛИ, при котором в полость производят заливку жидкости, затвердевающей при охлажцении, о т л ич а ю шийся тем, что, с целью повьппения точности закрепления, перед заливкой жидкости в полость вставляют трубку, выполненную из материала, стойкость при деформации которого ниже, чем стойкость при деформации детали.

1115880 кость (1) .

10 детали.

Составитель A. Грибков

Редактор В. Ковтун Техред С.Легеза Корректор А. Тяско

Тираж 766 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. й/5

Заказ 6826/11

Филиал ППП "Патент", г. Ужгород, ул. 11роектная, 4

Изобретение относится к металлообработке и может быть использовано для закрепления деталей при обработке на станках.

Известен способ закрепления тонкостенных деталей, при котором деталь центрируют на поясках пробок, а в полость заливают под давлением жидНедостатком указанного способа является низкая точность закрепления деталей, Наиболее близким к предлагаемому является способ закрепления тонко- 15 стенной детали, при котором в полость производят заливку жидкости, затвердевающей при охлаждении (2), Недостатком известного способа является низкая точность закрепления 20

Цель изобретения — повышение точности закрепления.

Указанная цель достигается тем, что согласно способу закрепления тонкостенной детали, при котором в полость детали производят заливку жидкости, затвердевающей при охлаждении,перед э ивкой дкости в полость 30 вставляют трубку, выполненную из материала, стойкость при деформации которого ниже, чем стойкость при деформации детали.

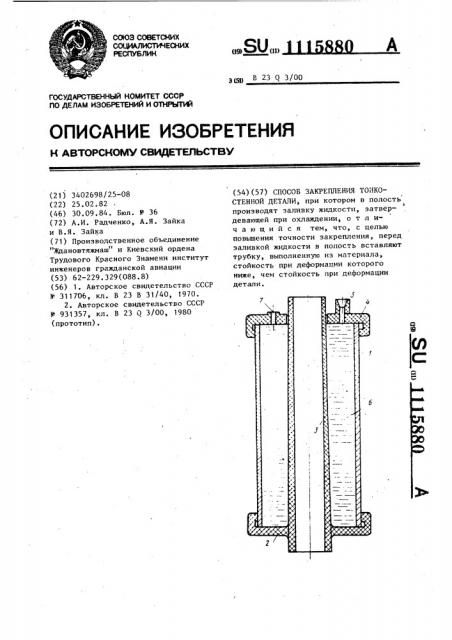

Тако» выполнение повьшгает точность закрепления детали, ис ключая ее коробление. (На чертеже представлена схема, поясняющая способ закрепления детали.

Способ осуществляется следующим образом.

В деталь 1 вставляют эластичную крышку 2 с конической трубкой 3, выполненной из материала, стойкость при. деформации которого ниже, чем стойкость при деформации детали 1.

Верхнюю. часть детали 1 закрывают крышкой 4 с отверстием 5 для залива жидкости 6 и отверстием 7 для слива излишков жидкости. После заливки жидкости, например воды, производят ее замораживание при температуре

-13 — 15 С. При замерзании воды изо лишки ее вытесняются через отверстие

7, а дальнейшее расширение льда компенсируется .пустотелой эластичной трубкой 3, принимающей на себя все последствия механической деформации детали, снижая таким образом напряжения, возникающие в детали при замораживании собранного узла.

После замораживания деталь готова к механической обработке поверхности.

Технико-экономическая эффективность при применении изобретения обусловлена повышением точности закрепления.
