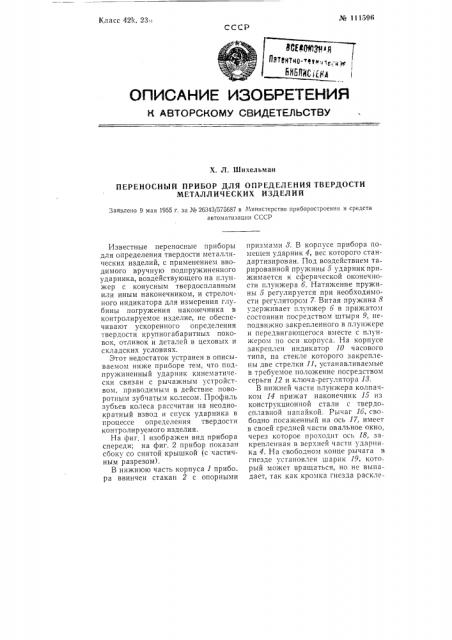

Pfo 1 j596

Класс 42k, 23.1

СССР

OflHCAHVIE ИЗОВРКТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Х. Л. Шихельман

ПЕРЕНОСНЫЙ ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ ТВЕРДОСТИ

МЕТАЛЛИЧЕСКИХ ИЗДЕЛИЙ

3аявлено 9 мая 1955 г. за Кв 26343/575687 в Министерство приборостроения и средств автоматизации СССР

Известные переносные приборы для определения твердости металлических изделий, с применением вводимого вручную подпружиненного ударника, воздействующего на плунжер с конусным твердосплавным или иным наконечником, и стрелочного индикатора для измерения глу бины погружения наконечника в контролируемое изделие, не обеспечивают ускоренного определения твердости крупногабаритных поковск, отливок и деталей в цеховых и складских условиях.

Этот недостаток устранен в описываемом ниже приборе тем, что подпружиненный ударник кинематически связан с рычажным устройстВом, приводимым в действие поворотным зубчатым колесом. Профиль зубьев колеса рассчитан на неоднократный взвод и спуск ударника в процессе определения твердости контролируемого изделия.

На фиг. 1 изображен вид прибора спереди; на фиг. 2 прибор показан сбоку со снятой крышкой (с частичным разрезомт.

В нижнюю часть корпуса 1 прибо ра ввинчен стакан 2 с опорными призмами 3. В корпусе прибора помещен ударник 4, вес которого стандартизирован. Под воздействием тарированной пружины 5 ударник при жимается к сферической оконечности плунжера б. Натяжение пружины 5 регулируется при необходимости регуляторсм 7 Витая пружина 8 удерживает плунжер б в прижатом состоянии посредством штыря 9, неподвижно закрепленного в плунжсре и передвигающегося вместе с плунжером по оси корпуса. На корпусе закреплен индикатор 10 часового типа, на стекле которого закреплены две стрелки 11, устанавливаемые в требуемое положение пссредством серьги 12 и ключа-регулятора 13.

В нижней части плунжера колпачком 14 прижат наконечник 15 из конструкционной стали с твердосплавной напайкой. Рычаг 16, свободно посаженный на ось 17, имеет в своей средней части овальное окно. через ксторое проходит ось 18, закрепленная в верхней части ударника 4. На свободном конце рычага в. гнезде установлен шарик 19, кото рый может вращаться, но не выпадает, так как кромка гнезда раскле№ 111596 пана, Шарик 19 уменьшает трение и создает постоянную беговую дорожку на трехзубом колесе 20, свободно вращающемся на оси 21, закрепленной в корпусе прибора. На одном из трех зубьев специальной формы, выфрезерованных на колесе

20, имеется выемка, которая служит для взвода ударника, т. е, для ссзда ния натяжения рабочей пружины и удержания рычага 1б в требуемом положении. Для вращения колеса 20 к нему привинчена звездообразная рукоятка 22.

На верхней части корпуса укреплена крышка с рукояткой 28; через отверстие в этой крышке проходит державка 24 оси индикатора.

Применяется прибор следующим образом. Контролер левой рукой берет прибор за рукоятку 28, устанавливает вершину наконечника 15 на зачищенную псверхность контролируемой детали и нажимает ладонью на указанную рукоятку по оси прибора до соприкосновения призм 8 с поверхностью детали Удерживая в прижатом положении прибср и поворачивая шкалу индикатора, контролер устанавливает деление «0» над рабочей стрелкой; затем, подтянув указательным пальцем левой руки державку 24 с индикаторной осью, правой рукой поворачивает колеса 20 на 360 посредством звездообразной рукоятки 22. При этом ры чаг 1б постепенно поднимается вверх по мере подхода выступов зубьев колеса 20 и резко падает вниз, а ударник 4 производит три удара по вершине плунжера б.

Наконечник 1б постепенно вне дряется своей вершиной в металл контрслируемой детали. После трех ударов шарик 19 останавливается на взводе при слабом щелчке. Затем без рывка освобождают державку

24; ножка индикатора под воздействием своей пружины опустится до соприкосновения с плоскостью штыря 9. Рабочая стрелка индикатора покажет относительную глубину вдавливания наконечника 15 или отнссительную твердость, которая по таблицам (графикам) переводится в единицы твердости по Бринеллю.

Предмет изобретения

Переносный прибор для определения твердости металлических изделий с применением взводимого вручную подпружиненного ударника, воздействующего на плунжер с конусным твердосплавным или иным наконечником, и стрелочного индикатора для измерения глубины погружения наконечника в контролируемое изделие, отлича ющи йс я тем, что, с целью ускорения процесса определения твердости крупногабаритных поковок, отливок и деталей в цеховых и складских условиях, подпружиненный ударник кинемати чески связан с рычажным устройством, приводимым в действие псворотным зубчатым колесом, профиль зубьев которого рассчитан на неоднократный взвод и спуск ударника в процессе определения твердости контролируемого изделия.

¹ 111596

Фиг. 2
