Устройство для испытания ловителей подъемника

Устройство для испытания ловителей подъемника

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ЛОВИТЕЛЕЙ ПОДЪЕМНИКА, содержащее корпус, шарнирно соединенные с ним откидной элемент, в изогнутой части которого размещен грузовой канат, и двуплечий рычаг, один конец которого кинематически связан с откидным элементом , а другой - с тяговым тросом, отличающееся тем, что, с целью обеспечения удобства проведения дистанционного испытания ловителей , корпус включает в себя жестко соединенные друг с другом перемычкой две щеки и размещенный между откидным элементом и перемычкой запорньй клин с отверстием, выполненный с возможностью взаимодействия со свободным концом двуплечего рычага, подпружиненного относительно одной из щек корпуса. (Л

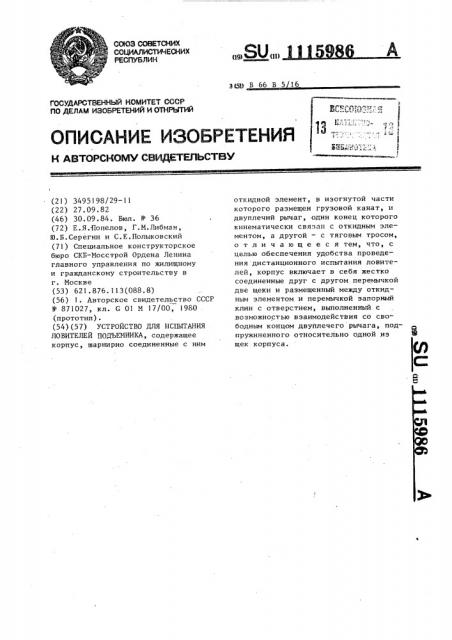

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) 3151) В 66 В 5 16

ГОСУДАРСТВЕННЫЙ НОМИТЕТ CGGP

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3495198/29-11 (22) 27.09.82 (46) 30.09.84. Бюл. Ф 36 (72) E.ß.Попелов, Г.М.Либман, Ю.Б.Серегин и С.Е.Полыковский (71) Специальное конструкторское бюро СКБ-Мосстрой Ордена Ленина главного управления по жилищному и гражданскому строительству в

r. Москве (53) 621. 876. 1.1 3(088. 8) (56) 1. Авторское свидетельство СССР

N - 871027, кл. G 01 M 17/00, 1980 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ

ЛОВИТЕЛЕЙ ПОДЪЕМНИКА, содержащее корпус, шарнирно соединенные с ним откидной элемент, в изогнутой части которого размещен грузовой канат, и двуплечий рычаг, один конец которого кинематически связан с откидным элементом, а другой — с тяговым тросом, о т л и ч а ю щ е е с я тем, что, с целью обеспечения удобства проведения дистанционного испытания ловителей, корпус включает в себя жестко соединенные друг с другом перемычкой две щеки и размещенный между откидным элементом и перемычкой запорный клин с отверстием, выполненный с воэможностью взаимодействия со свободным концом двуплечего рычага, подпружиненного относительно одной из Ж щек корпуса.! II

Изобретение относится к предохранительным устройствам, обеспечиващим безопасность эксплуатации подьемных устройств, в частности к устройствам для испытания ловителей подъемника.

Известно устройство для испытания ловителей подъемника, содержащее корпус, шарнирно соединенные с ним откидной элемент, в изогнутой части которого размещен грузовой канат, и двуплечий рычаг, один конец кинематически связан с откидным элементом, а другой — с тяговым тросом С13.

Однако указанное устройство не создает реальных условий срабатывания ловителей при их испытании, так как устанавливается под платформой кабины, при этом ослабляется грузовой канат.

Цель изобретения — обеспечение удобства проведения дистанционного испытания ловителей.

Для достижения этой цели в устройстве для испытания ловителей подьемника, содержащем корпус, шарнирно соединенные с ним откидной элемент, в изогнутой части которого размещен грузовой канат, и двуплечий рычаг, один конец которого кинематически связан с откидным элементом, а другой — с тяговым тросом, корпус включает в себя жестко соединенные друг с другом перемычкой две щеки и размещенный Между откидным элементом и перемычкой запорный клин с отверстием, выполненный с возможностью взаимодействия со свободным концом двуплечего рычага, подпружиненного относительно одной из щек корпуса.

На фиг. 1 показано устройство, смонтированного на подъемнике, общийвид; на фиг. 2 — узел « на фиг. 1; на фиг. 3 — разрез А-А на фиг. 2.

Устройство для испытания ловителей подъемника I содержащего каретI 5986 3 ку 2, установлено на балке 3. Корпус

4 устройства состоит из двух щек 5 и Ь, жестко соедини..ных между собой перемычкой 7, направляющей втулки 8

5 и ребра 9, Между щеками 5 и 6 на оси 10 подвешен откидной элемент 1). Другая часть корпуса 4 представляет собой неподвижный элемент !2. Ка оси 13 установлен двуплечий рычаг 14 с пружиной 15, на одном конце которого подвешен тяговый трос 16, а другой свободный конец 17 установлен с возможностью его ввода в отверстие запорного клина 18. Клин 18 гранями !

l 9 и 20 размещен между поворотным кулачком I I и перемычкой 7.

Устройство работает следующим образом.

С помощью грузового каната 21 каретку 2 поднимают на необходимую высоту, на которой размещен свободный конец 22 грузового каната 2!, оснащенный коушем 23. Вставляют коуш 23 в захват, образованный нижней частью корпуса 4 и поворотным кулачком 11.

После автоматического закрытия захвата лебедкой ослабляют грузовой канат и каретка повисает на конце

22 грузового. каната. Затем оператор с помощью тягового троса 16 поворачивает рычаг 14 и выдергивает им запорный клин 18.

Поворотный кулачок под действием веса каретки 2 откидывается и освобождает коуш 23, после чего каретка свободно падает, что аналогично обрыву грузового каната в реальных условиях.При этом ловители должны

40 остановить падающую каретку, т.е. таким образом производятся испытания их работоспособности.. Предлагаемое устройство позволяет улучшить удобство проведения испытания ловителей подъемника.

I1 I 5986

1115986

1115986
