Многоходовой клапан

Многоходовой клапан

Иллюстрации

Показать все

Реферат



МНОГОХОДОВОЙ КЛАПАН, в корпусе которого расположен запорный орган и выполнены пара патрубков подачи и отвода рабочей среды и пара патрубков подачи и отвода стерилизующего агента, отличающийся тем, что, с целью повышения надежности , запорный орган выполнен в виде пустотелого цилиндра, в котором выполнены две пары радиальных проходных окон, причем одна пара окон расположена в плоскости подачи и отвода рабочей среды, а другая - в плоскости патрубков подачи и отвода стерилизующего агента.

„„SU„„1116257

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК з(51) Г 16 К 11)07

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ

Ыы!Жц! 4А

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3386683/25-08 (22) 26.01.82 (46) 30.09.84. Бюл. № 36 (72) М. Н. Казанский, Г. Е. Скворцов и А. В. Эйромджанц (71) Всесоюзный научно-исследовательский институт прикладной биохимии (53) 621.646 (088.8) (56) 1. Патент США № 2776790, кл. 137 — 238, 1959.

2. Патент США № 1954217, кл. 137 — 241, 1934. (54) (57) МНОГОХОДОВОЙ КЛАПАН, в корпусе которого расположен запорный орган и выполнены пара патрубков подачи и отвода рабочей среды и пара патрубков подачи и отвода стерилизующего агента, отличающийся тем, что, с целью повышения надежности, запорный орган выполнен в виде пустотелого цилиндра, в котором выполнены две пары радиальных проходных окон, причем одна пара окон расположена в плоскости подачи и отвода рабочей среды, а другая — в плоскости патрубков подачи и отвода стерилизующего агента.

1116257

Ф .г

Ф«г 3

И-!ИИПИ Заказ б905/30 Тираж 912 Г)однигное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к запорной арматуре и может быть использовано для перекрытия трубопроводов систем, работающих в асептических условиях, например в системах технологических процессов производства препаратов в микробиологии и медицинее.

Известно запорное устройство, содержащее установленный в корпусе запорный орган, управляемый распределительным механизмом (1) .

Недостатком данного устройства является возможность попадания стерилизуюгцей среды в поток рабочей среды.

Известно также устройство многоходового клапана, в корпусе которого расположен запорный орган и выполнены пара патрубков подачи и отвода рабочей среды и пара патрубков подачи и отвода стерилизующего агента (2).

Однако в известном клапане запорный орган выполнен в виде вращающейся пробки, что снижает надежность устройства изза возможности заедания пробки в корпусе и утечек среды и затрудняет использование давления среды в качестве привода.

Цель изобретения — повышение надежности клапана.

Указанная цель достигается тем, что в миогоходовом клапане, в корпусе которого расположен запорный орган и выполнены пара патрубков подачи и отвода рабочей среды и пара натру бков подачи и отвода стерилизующего агента, запори ый орган с проходным каналом и привод, запорный орган выполнен в виде пустотелого цилиндра, в котором выполнены две пары радиально расположенных проходных окон, причем одна пара окон расположена в плоскости патрубков подачи и отвода рабочей среды, а другая — — в плоскости патрубков подачи и отвода стерилизующего агента.

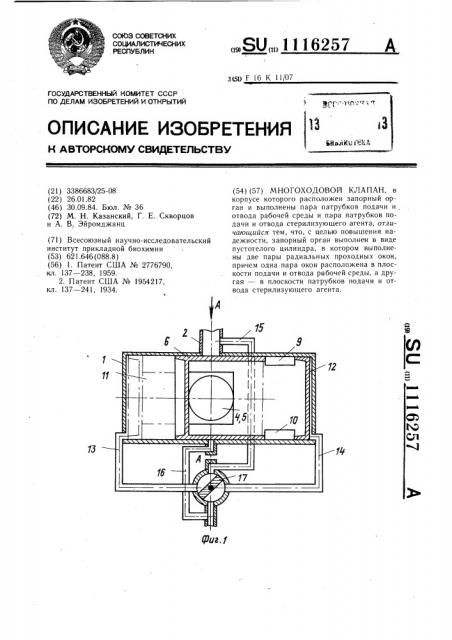

На фиг. 1 представлен клапан, разрез; на фиг. 2 и 3 — разрез А — А на фиг. при рабочих положениях запорного органа.

Многоходовой клапан состоит из корпуса

1 с диаметрально противоположными патрубками 2 и 3 подачи и отвода стерилизующего агента соответственно и патрубками 4 и 5 подачи и отвода рабочей среды, pdclloложенными в одной поперечной плоскости.

Запорный орган 6, выполненный в виде полого цилиндра, расположен внутри корпуса

1 с возможностью возвратно-поступательного перемещения. На поверхносги запорного органа 6 выполнены две пары диаметрально противоположных сквозных окон 7, 8 и 9, 10, расположенных с возможностью поочередного и изолированного сообщения при его перемещении с патрубками 2, 3 и

4, 5. Полости 11 и 12 корпуса 1 сообщены

10 трубопроводами 13 — 16 через четырехходовой кран 17 с патрубком 2 подачи или патрубком 3 отвода стерилизующего агента.

Устройство работает следуктщи м обра15 зом.

При положении крана 17, показанном на фиг. 1, запорный орган 6 под действием избыточного давления стерилизующего пара, поступа|огцего в полость 1I по трубопроводам 13 и 15, перемещается в крайнее правое положение..При этом происходит сообщение патрубков 4 и 5 через окна 7 и 8 и перекрытие патрубков 2 и 3. Рабочая среда из патрубка 4 через внутреннюю полость цилиндра 6 поступает в патрубок 5 и далее, например в ферментатор.

При переключении крана 17 управляющее давление стерилизующего пара поступает в полость 12 по трубопроводам 15 и 14.

Трубопровод 13 в этот момент сообщается со сливом. Занорный орган 6 занимает крайЗО нее левое положение, при котором проход рабочей среды по натрубкам 4 и 5 перекрыт, а патрубки 2 и 3 сообщаются через окна 9 и !О и внутреннюю полость запорного органа 6. Осуществляется стерилизация внутренних полостей и одновременно создается паровой затвор между перекрытыми патрубками 4 и 5, предотвращающий попадание в них посторонней микрофлоры.

В дальнейшем опсрациII f10â.горяются в ц0 соответствии с технологическим процессом.

Технико-экономическая эффективность изобретения заключается в повышении на дежности из-за уменьшения возможности задира уплотнптсльных поверхностей, повышения герметичности и обеспечения возможности использования давления среды B качестве приводя.
