ДЕКОРАТИВНОЕ ОСВЕТИТЕЛЬНОЕ УСТРОЙСТВО, содержащее источник света, подвижные зеркальные элементы, механизм привода их движения и экран, отличающееся тем, что, с целью повышения декоративного эффекта путем улучшения имитации природного явления, механизм привода снабжен вертикально расположенной цилиндрической спиралью и рычагами по числу зеркальных элементов, одни концы которых опираются на витки спирали, а другие закреплены на зеркальных элементах , установленных с возможностью качания относительно их горизонтальных осей. (Л Ю 05 оо

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК.SU, 1116268

3 (5D т

Ф

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3617299/24-12 (22) 26.04.83 (46) 30.09.84. Бюл. ¹ 36 (72) А. М. Мартынов (53) 628.952.9 (088.8) (56) 1. Г1атент США № 3634679, кл. F 21 P 3/00, (240 в !О.1), 1972. (54) (57) ДЕКОРАТИВНОЕ ОСВЕТИТЕЛЬНОЕ УСТРОЛСТВО, содержащее источник света, подвижные зеркальные элементы, механизм привода их движения и экран, отличающееся тем, что, с целью повышения декоративного эффекта путем улучшения имитации природного явпения, механизм привода снабжен вертикально расположенной цилиндрической спиралью и рычагами по числу зеркальных элементов, одни концы которых опираются на витки спирали, а другие закреплены на зеркальных элементах, установленных с возможностью качания относительно их горизонтальных осей.

1116268

Составитель Л. Коробов

Редактор К. Волощу к Тех ред И. Верес Корректор М. Демчик

Заказ 6908/30 тираж 488 Подписное

В Н ИИ ПИ Государственного комитета СССР по делам изобретений и открытий!! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к светотехнике, в частности к декоративным осветительным устройствам, и может быть использовано в быту, а также для создания световых эффектов в театре и на эстраде.

Известно декоративное осветительное устройство, содержащее источник света, подвижные зеркальные элементы, механизм привода их движения и экран (1).

Недостатком данного устройства является слабый декоративный эффект, обусловлени ый круговым движением световых пятен, что плохо !, :!итирует такое природное явление, как падающий снег.

Цель изгнгоетения — повышение декоративного эффекта путем улучшения имитации природного явления.

Указанная цель достигается тем, что в декоратив юм осветительном устройстве, содержащем источник света, подвижные зеркальные элементы, механизм привода их движения и экран, механизм привода снабжен вертикально расположенной цилиндрической спиралью и ры .агами по числу зеркальных элементов, о,,!ти концы которых опираются на витки с! ирали, а другие закреплены на зеркальн л . элементах с возможностью качания относительно их горизонтальных осей.

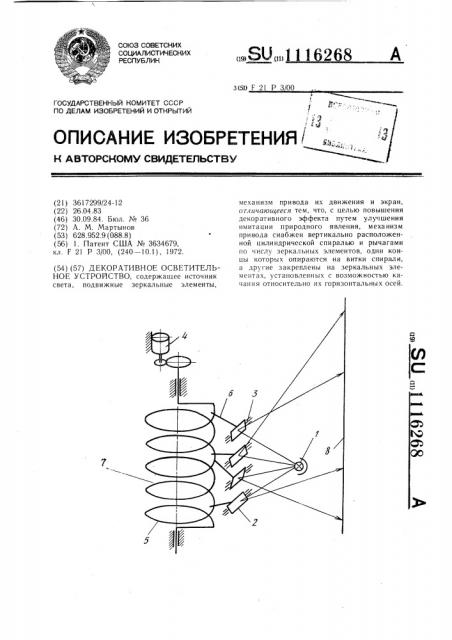

На чертеже изображена кинематическая схема декоративного осветительного устройства.

Декоративное осветительное устройство содержит источник света 1, подвижные зеркальные элементы 2, установленные с возможностью качания относительно горизонтальных осей 3, механизм привода 4 зеркальных элементов 2, кинематически связанный с цилиндрической спиралью 5, и рычаги 6, одними концами опирающиеся на витки 7 спирали 5, а другими закрепленные на зеркальных элементах 2, а также экран 8.

Устройство работает следующим образом.

Привод 4 приводит во вращение спираль ! ю

5 таким образом, чтобы концы рычагов 6

» опирающиеся на витки 7 спирали поднимат лись, тем самым поворачивая рычаги 6 совместно с закрепленными на других их концах зеркальными элементами 2 вокруг горизонтальных осей 3. Каждый рычаг 6, скользя по виткам 7 спирали 5, поворачивается вокруг оси 3 до тех пор, пока его конец не сойдет с витка спирали и не упадет на ниже расположенный виток. Таким образом происходит качание зеркальных элементов, при котором лучи света, падающие на зеркальные элементы 2 от источника света 1 и отраженные ими на экран 8, плавно движутся по нему вниз и быстро, неуловимо для глаза возвращаются в исходное верхнее положение, после чего цикл движения повторяется. П ри повторении циклов движения всех зеркал возникает иллюзия беспрерывного движения световых пятен по экрану 8 в одном, направлении, сверху вниз, что хорошо имитирует такое природное явление, как падающий снег. зю

Применение предлагаемого устройства позволит повысить качество светового оформления театральных постановок и эстрадных программ.
