Устройство для отбора проб материала из контейнеров

Устройство для отбора проб материала из контейнеров

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ МАТЕРИАЛА ИЗ КОНТЕЙНЕРОВ, содержащее ковш для отбора проб, жестко соединенный со штоками гидропривода для перемещения ковша, привод подъема устройства, отличающе ес я тем, что, с целью повьш1ения производительности отбора путем снижения сроков очистки ковша от остатков пробы, ковш выполнен эластичный с двойными стенками, внутренняя из которых выполнена перфорированной, и снабжен жестким кольцом, соединенным со штоками гидропривода, и неподвижной штангой, выполненной в виде полой трубки, установленной неподвижно по оси ковша и жестко соединенной с днищем ковша, приводом подъема устройства и корпусами цилиндров гидропривода. 2.Устройство по П.1, отличающееся тем, что штанга снабжена эластичным чехлом с регулировочной гайкой, при этом полость чехла соединена отверстием с полостью штанги. 3.Устройство по П.1, отли (Л чающееся тем, что полость штанги соединена отверстием с полостью между стенками ковша. 4.Устройство по П.1, о т л ичающееся тем, что штоки гидропривода снабжены пружинами и ограничителями , .установленными на верхних крышках цилиндров.

4О А

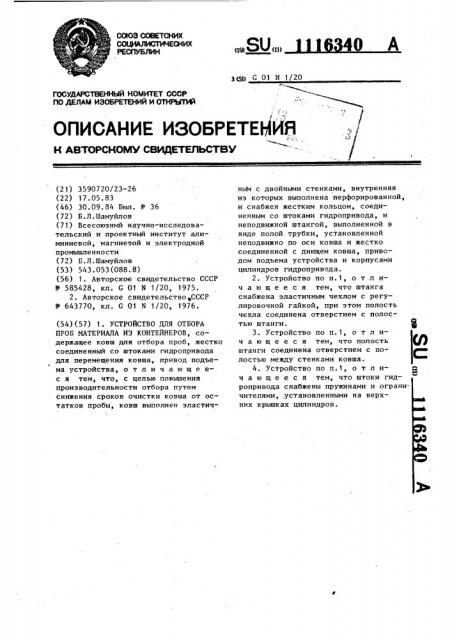

СОЮЗ СОВЕТСКИХ

WU

РЕСПУБЛИК (19) (И) З(51) G 01 N 1./20

" ---ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3590720/23-26 (22) 17.05.83 (46) 30.09.84 Бюл. Ю- 36 (72) Б.Л.Шамуйлов (71) Всесоюзный научно-исследовательский и проектный институт алюминиевой, магниевой и электродной промышленности (72) Б.Л.Шамуйлов (53) 543.053(088.8) (56) 1. Авторское свидетельство СССР

В 585428, кл. С 01 N 1/20, 1975.

2. Авторское свидетельство СССР

Р 643770, кл. С 01 N 1/20, 1976. (54)(57) 1. УСТРОЙСТВО ДЛЯ ОТБОРА

ПРОБ МАТЕРИАЛА ИЗ КОНТЕЙНЕРОВ, содержащее ковш для отбора проб, жестко соединенный со штоками гидропривода для перемещения ковша, привод подъема устройства, о т л и ч а ю щ е ес я тем, что, с целью повышения производительности отбора путем снижения сроков очистки ковша от остатков пробы, ковш выполнен эластичным с двойными стенками, внутренняя из которых выполнена перфорированной, и снабжен жестким кольцом, соединенным со штоками гидропривода, и неподвижной штангой, выполненной в ниде полой трубки, установленной неподвижно по оси ковша и жестко соединенной с днищем ковша, приводом подъема устройства и корпусами цилиндров гидропривода.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что штанга снабжена эластичным чехлом с регулировочной гайкой, при этом полость чехла соединена отверстием с полостью штанги.

3. Устройство по п. 1, о т л ич а ю щ е е с я тем, что полость штанги соединена отверстием с полостью между стенками ковша.

4. Устройство по п.1, о т л ич а ю щ е е с я тем, что штоки гидропривода снабжены пружинами и ограничителями, .установленными на верхних крышках цилиндров.

1116340

Изобретение относится к оборудованию для анализа обрабатываемых материалов и может быть применено в глиноземной, химической промышленности и производстве стройматериалов.

Известно устройство для отбора проб, включ-.ющее корпус с расположенным в нем подвижным ковшом с пористым днищем и установленной под ним камерой для подачи сжатого воздуха f1) 50

Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является устройство для отбора материала, включающее ковш

15 для отбора проб, жестко соединенный со штоками гидропривода для перемещения ковша, привод подъема устройства f23.

Наличие жесткого корпуса у емкости

20 для отбора проб в указанных устройствах приводит к необходимости их дополнительной очистки при отборе слипающихся материалов, что приводит к дополнительным затратам времени на очистку емкостей от остатков пробы.

Целью изобретения является повышение производительности отбора проб путем снижения сроков очистки ковша от налипшего материала.

Цель изобретения достигается тем что в устройстве, содержащем ковш для отбора проб, жестко соединенный

I со штоками гидропривода для перемещения ковша, привод подъема устройства,ковш выполнен эластичным с двой- 35 ! ными стенками, внутренняя из которых выполнена перфорированной, и снабжен жестким кольцом, соединенным со штоками гидропривода, и неподвижной штангой, выполненной в виде полой труб- ® ки, установленной неподвижной по оси ковша и жестко соединенной с днищем ковша, приводом подъема устройства и корпусами цилиндров гидропривода.

Штанга снабжена эластичным чех- 45 лом с регулировочной гайкой, при этом полость чехла соединена отверстием с .полостью штанги.

Полость штанги соединена отверстием с полостью между стенками ковша.

Штоки гидропривофа снабжены пружинами и ограничителями, установленными на верхних крышках цилиндров.

Такое выполнение устройства позволяет обеспечить быструю очистку ковша55 от пробы, так как благодаря эластичности стенок создается возможность при разгрузке ковша вывернуть его наизнанку. Сжатый воздух повышенного давления, подаваемый в гидроцилиндры, приводит ковш в состояние вибрации и стряхивает пробы со стенок. При повышенной слипаемости частиц пробы стенки ковша выполняют двойными, внутреннюю стенку делают перфорированной, а полость между стенками соединяют с полостью штанги. Это позволяет дополнительно воздействовать на материал струями воздуха из отверстий. Жесткое кольцо фиксирует ковш в месте отбора пробы. Эластичный чехол, надетый на штангу, удаляет лишний материал из ковша.

На чертеже изображена схема устройства.

Установка включает ковш 1 с двойными стенками, закрепленный на жестком кольце 2 и пустотелой штанге 3, на которой закреплен эластичный чехол 4 с регулировочной гайкой 5, соединенный отверстием 6 с каналом штанги 3.

Кольцо 2 жестко соединено со штанками 7 цилиндров 8 гидропривода корпуса которых кронштейном 9 соединены со штангой 3 и тягами 10 с подьемно-транспортным устройством (тельфером) 11. Тельфер 11 закреплен на балке 12. На штоках сверху установлены пружины 13 и ограничители 14.

Устройство работает следующим образом.

Перед началом загрузки материалов в контейнер 15 штоки 7 цилиндров 8 выдвигаются вниз до упора, а ковш 1 опускают внутрь контейнера 15 и устанавливают на требуемой глубине.

При этом ковш 1 занимает положение, обозначенное на чертеже пунктиром.

После этого в контейнер 15 загружают материал. После окончания загрузки в цилиндры 8 гидропривода подается воздух, и штоки 7 поднимаются до крайнего верхнего положения, а тельфер 11 на тягах 10 поднимает кронштейн 9 с гидроцилиндрами 8, штагой 3 и ковшом 1. После извлечения ковша 1 из контейнера 15 внутрь штанги 3 подается сжатый воздух, который частично выходит через перфорированную внутреннюю стенку ковша, а также через отверстие 6 поступает внутрь эластичного кожуха 4, последний раздувается и удаляет лишний материал над ковшом 1 (это положение кожуха обозначено пунктиром), 3 11

Количество удаленного материала определяется положением гайки 5. После этого тельфер ll транспортирует ковш.1 к месту сбора проб и опускает в емкость, аналогичную контейнеру 15. В верхний патрубок цилиндров 8 подают воздух, штоки 7 опускают ся и материал из ковша 1 высыпается в емкость. В случае прнлипания материала к стенкам ковша 1 поднимают давление воздуха, подаваемого в верхнюю часть цилиндров 8. Поршни со штоками 7 опускаются ниже нижнего патрубка цилиндров 8.

При этом ограничитель 14 нижает пружины 13. Когда поршень открыва.ет выход для воздуха, находящегося

16340 4 в цилиндре, давление в нем падает, пружины 13 поднимают штоки 7,поршни закрывают отверстия для выхода воздуха, давление возрастает и т.д.

Таким обраэом, ковш 1 приводится в

5 состояние вибрации При этом с его стенок стряхиваются остатки материала

Предлагаемое устройство позволяет отбирать пробу материала из любой точки контейнера и повысить произво.дительность отбора с 6 до 1,5 мин в реэультате ускорения очистки устройства от остатков пробы.

Сокращение трудозатрат позволит получить экономический эффект

2 тыс. руб. в год.
