Устройство для измерения проходящей мощности электромагнитной энергии в волноводе

Устройство для измерения проходящей мощности электромагнитной энергии в волноводе

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПРОХОДЯЩЕЙ МОЩНОСТИ ЭЛЕКТРОМАГНИТНОЙ ЭНЕРГИИ В ЛИНИИ С ПОТЕРЯМИ, содержащее два термодатчика, связанных тепловой связью с наружной поверхностью волновода, измерительный блок и индикатор , причем выходы термодатчиков соединены с входами измерительного блока, а выход измерительного блока с индикатором, отличающеес я тем, что, с целью повьшения верхнего предела измеряемой мощности и повьшения чувствительности, в него введен датчик разности температур, выполненный в виде пластины, с противоположными поверхностями которой .контактируют термодатчики, при этом первый термодатчик расположен на поверхности линии с потерями, а на поверхности второго термодатчика расположен введенный узел охлаждения, причем с боковых сторон пластины и термодатчиков установлен теплоизолирующий корпус, при этом толщина пластины определяется из формулы Ллт сЛ i где Л - теплопрободность материала (Л пластины, ВТ/м-трад; ( - мощность тепловых потерь на площади линии .с потерями под пластиной, соответствующая нижней границе диапазона измерений , Вт; ДТ - чувствительность термодатчика , град. Од оо

(19) (10

СОЮЗ СОВЕТСНИХ

WN

РЕСПУБЛИН

g(g) (01 R 21/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblYMA

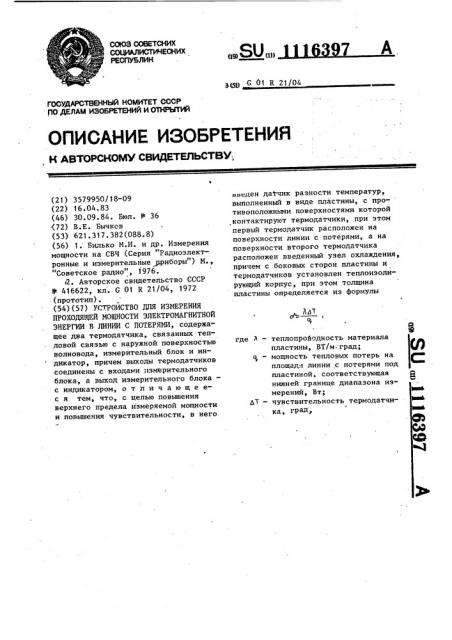

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ:

Лат д

% (21) 3579950/18-09 (22) 16.04.83 (46) 30.09.84. Бюл. 1п 36 (72) В.E. Бычков (53) 621.317.382(088.8) (56) 1. Билько М.И. и др. Измерения мощности на СВЧ (Серия "Радиоэлектронные и измерительные рриборы") M., "Советское радио", 1976. 2. Авторское свидетельство СССР

В 416622, кл . G 01 R 21/04, 1972 (прототип). (54)(57) УСТРОИСТВО ДЛЯ ИЗМЕРЕНИЯ

ПРОХОДЯЩЕИ МОЩНОСТИ ЭЛЕКТРОМАГНИТНОЙ

ЭНЕРГИИ В ЛИНИИ С ПОТЕРЯМИ, содержащее два термодатчика, связанных тепловой связью с наружной поверхностью волновода, измерительный блок и индикатор, причем выходы термодатчиков соединены с входами измерительного блока, а выход измерительного блока— с индикатором, о т л и ч а ю щ е ес я тем, что, с целью повьппения верхнего предела измеряемой мощности и повьппения чувствительности, в него ьыеден даТчик разности температур, выполненный в виде пластины, с противоположными поверхностями которой

KoHTàKòèpóþò термодатчики, при этом первый термодатчик расположен на поверхности линии с потерями, а на поверхности второго термодатчика расположен введенный узел охлаждения, причем с .боковых сторон пластины и термодатчиков установлен теплоизолирующий корпус, при этом толщина пластины определяется иэ формулы где A — теплопроводность материала пластины, ВТ/м:град;

q, — мощность тепловых потерь на площади линии с потерями под пластиной, соответствующая нижней границе диапазона измерений, Вт;

Ь1 — чувствительность термодатчика, град

ДдТ

Р =С Р пот ОРох.

1 1116

Изобретение относится к измерительной технике и может быть использовано для измерения проходящей мощности электромагнитной энергии в волноводе.

Известно устройство для измерения проходящей мощности электромагнитной энергии в гэлноводе, в котором часть боковой стенки волновода заменена термочувствительным элементом в виде поглощающей пленки. При поглощении электромагнитной энергии пленка нагревается и изменяет свое сопротивление (1 J.

Однако известное устройство имеет невысокий предел измеряемой мощности, 1 неустойчивость к перегрузкам и большую частотную зависимость.

Наиболее близким к предлагаемому является устройство для измерения проходящей мощности электромагнитной

20 энергии в линии с потерями, содержащее два термодатчика, размещенных на наружной поверхности линии с потерями, причем под одним из термодатчи25 ков толщина стенки уменьшена, измерительный блок, и HHpHKctTop причем выходы термодатчиков соединены с входами измерительного блока, а выход измерительного блока — с индикатором (23.

В

Однако это устройство имеет малую механическую точность фрезерованной стенки волновода и малую чувствительность.

Целью изобретения является повышение верхнего предела измеряемой мощности и повышение чувствительности.

Поставленная цель достигается тем, что в устройство для измерения проходящей мощности электромагнитной энергии в линии с потерями, содержащее два термодатчика, связанных тепловой связью с наружной поверхностью волновода,измерительный блок и инди.катор, причем выходы термодатчиков соединены с входами измерительного блока, а выход измерительного блока— с индикатором, введен датчик разности температур, выполненный в виде 50 пластины с противбположными поверхностями которой контактируют термодатчики, при этом первый термодатчик расположен на поверхности линии с потерями, а на поверхности второго 55 термодатчика расположен введенный узел охлаждения, причем с боковых сторон пластины и термодатчиков уста397. 2 новлен теплоизолирующий корпус, при .этом толщина d пластины определяется из формулы где 3 — теплопроводность материала пластины, Вт/м град; с - мощность тепловых потерь на площади линии с потерями под пластиной, соответствующая нижней границе диапазона измерения, Вт; дТ вЂ” чувствительность термодатчика, град.

На чертеже приведена конструкция устройства для измерения проходящей мощности электромагнитной энергии в линии с потерями.

Устройство содержит линию 1 с потерями, два термодатчика 2 и 3, датчик разности температур, выполненный в виде пластины 4, узел охлаждения 5, теплоизолирующий корпус 6, измерительный блок 7 и индикатор 8.

Устройство для измерения проходящей мощности электромагнитной энергии в линии с потерями работает следующим образом.

При прохождении электромагнитной энергии по линии с потерями часть ее теряется в стенках и величина этих потерь составляет где Ы. — коэффициент затухания, обусловленный потерями в линии на единицу длины;

Р„ „- мощность, проходящая по линии с потерями.

Эта мощность преобразуется в тепло и затем рассеивается с наружной поверхности линии с потерями. На пути этого потока тепла на поверхности линии, например на наружной поверхности линии 1 с потерями установлена пластина 4, на противоположных поверхностях которой образуется разность температур T — Т, измеряемая термодатчиками 2 и 3 и пропорциональная проходящей мощности. Эта разность температур фиксируется измерительным блоком 7 и индикатором 8. Теплоизолирующий корпус 6 устраняет утечку тепла с боковых сторон пластины и термодатчиков. Узел охлаждения 5 повьппает теплоотдачу, увеличивая раз

Составитель В. Васильев

Редактор А. Ревин ТехредЖ;Каателевич. Корректор М. Шароши

В й

Заказ 6925/37 Тираж 710 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ность температур на противоположных поверхностях пластины 4.

Предлагаемое устройство для изме .рения проходящей мощности электро116397 4 магнитной энергии в линии с потерями имеет повышенный верхний предел измеряемой мощности и повышенную чувст вительность.
