Полосовой фильтр

Полосовой фильтр

Иллюстрации

Показать все

Реферат



полосовой ФИЛЬТР, содержащий синфазный и квадратурный каналы, состоящие из последовательно соединенных смесителя и фильтра, а также задающий генератор, синфазный выход которого подключен к смесителю синфазного канала, а квадратурный - к смесителю квадратурного канала, о.тличающийся тем, что, с .целью повьшения КПД, в него iвведены две согласованные нагрузки и квадратурный мост, первое плечо которого является входом полосового фильтра, а второе и третье плечи подключены соответственно к входам смесителей синфазного и квадратурного каналов, а четвертое плечо является выходом полосового фильтра, при этом смесители выполнены двунаправленными, а фильтры - в виде фильтров верхних (П частот, выход каждого из которых соединен с соответствующей согласованной нагрузкой.

СООЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУбЛИК (19) (11) 3(51) Н 03 Н 11 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3533239/18-09 (22) 04.01.83 (46) 30.09.84. Бюл. В 36 (72) Ю.С. Данич и Н.А. Сальников (71) Московский ордена Ленина и ордена Октябрьской революции авиационный институт им. Серго Орджоникидзе (53) 621.372.543.2 (088.8) (56) 1. Чистяков Н.И. Радноприемные устройства. М., "Сов.радио", 1978, с. 30.

2 . Хейнлейн В.Е., Холмс В.Х.

Активные фильтры для интегральных

tt 1t схем. Пер. с англ. М., Связь

1980, с. 554 (прототип). (54)(57) ПОЛОСОВОЙ ФИЛЬТР, содержащий синфазный и квадратурный каналы, состоящие из последовательно соединенных смесителя ч фильтра, а также задающий генератор, синфазный выход которого подключен к смесителю синфазного канала, а квадратурный — к смесителю квадратурного канала, о тл и ч а ю шийся тем, что, с целью повьппения КПД, в него введены две согласованные нагрузки и квадратурный мост, первое плечо которого является входом полосового фильтра, а второе и третье плечи подключены соответственно к входам смесителей синфазного и квадратурного каналов, а четвертое плечо является выходом полосового фильтра, при этом смесители выполнены двунаправленными а фильт- Ф

Э е ры — в виде фильтров верхних частот, выход каждого из которых соединен с соответствующей согласоС: ванной нагрузкой.

1 11

Изобретение относится к радиотехнике и может быть применено в радиоприемной, радиопередающей и радиоиэмерительной технике, в том числе в диапазоне СВЧ.

Известен полосовой фильтр, содержащий последовательно соединенные смеситель, полосно-пропускающий фильтр и демодулятор, а также задающий генератор, подключенный к смесителю и демодулятору (1).

Однако это устройство характеризуется низким уровнем подавления зеркальных составляющих сигнала, что обусловлено неидентичностью характеристик смесителя и демодулятора и уменьшением их входных сопротивлений при работе в широкой полосе частот.!

6531

10 !

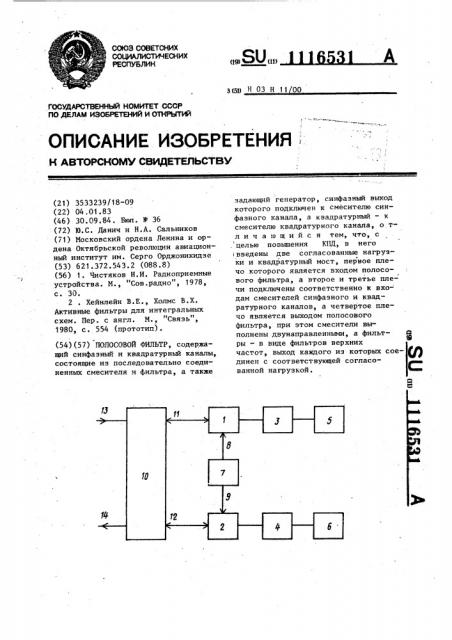

На чертеже изображена функциональная схема предлагаемого полосового фильтра.

Полосовой фильтр содержит смесители 1 и 2, фильтры 3 и 4 верхних частот (ФВЧ), согласованные нагрузки 5 и 6, задающий генератор 7 с синфазным 8 и квадратурным 9 выходами, квадратурный мост 10 второе плечо 11 которого подключено к смесителю 1 синфазного канала, третье плечо 12 — к смесителю 2 квадратурного канала а первое 13 и четвертое 14 плечи являются соответственно входом и выходом полосового фильтра.

Устройство работает следующим образом ..

50

Наиболее близким к пр едла гаемому является полосовой фильтр, содержащий синфазный и квадратурный каналы, состоящие иэ последовательно соединенных смесителя и фильтра, а также задающий генератор, синфазный выход которого подключен к смесителю синфаэного канала, а »5вадратурный — к смесителю квадратурного канала, при этом выход фильтра каждого из каналов через демодулятор подключен к соответствующему входу сумматора,выход которого является выходом устройства (2J.

Недостатком данного устройства является низкий КПД. 35

Цель изобретения — повышение КПД, Поставленная цель достигается тем, что в полосовой фильтр, содержащий синфазный и квадратурный каналы, состоящие из последовательно соеди- 40 нениых смесителя и фильтра, а также. задающий генератор, синфазный выход которого подключен к смесителю синфазного канала, а квадратурный— к смесителю квадратурного канала, 45 введены две согласованные нагрузки и квадратурньп» мост, первое плечо которого является входом полосового фильтра, а второе и третье плечи подключены соответственно к входам смесителей синфазного и квадратурного каналов, а четвертое плечо явля. ется выходом полосового фильтра, при этом смесители выполнены двунаправленными, а фильтры — в виде 55 фильтров верхних частот, выход каждого из которых соединен с соответствующей согласованной нагрузкой.

Входной сигнал с частотой 1 и фазой Ус делителя пополам квадратурным мостом 10 и поступает на смесители 1 и 2 синфазного и квадратурного каналов, на которые поступает также колебание от задающего генератора 7, с частотой f,. На выходе смесителя 1 полезный сигнал с частотой - и фазой 1 отражается от ФВЧ 3, так как находится в полосе его непрозрачности и поступает опять на смеситель 1, где смешивается с колебанием задающего генератора 7, при этом в плечо

14 квадратурного моста 10 проходит полезный сигнал на частоте 1 с и фазой Мс и зеркальная составляющая на частоте 2 » -1 с и фазой 2

Аналогично на выходе смесителя 2 полезный сигнал с частотой 1 с -E и фазой Жс- ь -90 отражается от идентичного ФВЧ 4 и поступает на смеситель 2, где, смешиваясь с квадратурным колебанием задающего генератора 7, образует полезный сигнал и зеркальную составляющую, которые также проходят в плечо 14 квадратурного моста 10 с частотой1С. и фазой Я и частотой 2» - » с и фазой 2 % -Ч -180 соответственно.

Таким образом, полезные сигналы складываются на выходе устройства в фазе, а зеркальные составляющие— в противофазе и взаимно компенсируются. Сигналы с частотой 1 с -1 и комбинационные составляющие высших порядков проходят через ФВЧ 3 и

4 и поглощаются согласованными

У нагрузками 5 и 6.

Составитель В. Обровец

Техред А.Бабинец Корректор В. Бутяга

Редактор Н. Киштулинец

Тираж 861 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д..4/5

Заказ 6945/44

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4

Фильтры 3 и 4 верхних частот для увеличения прямоугольности характеристики полосового фильтра могут быть заменены полосно-загружающими фильтрами. Для этого случая разность частот 4 - 1 должна быть равна центральной частоте полосы заграждения фильтров.

Повьппение КПД достигается за счет использования пары двунаправ1116531 4 ленных смесителей, что позволяет снизить потребляемую мощность от задающего генератора.

Использование предлагаемого

5 полосового фильтра особенно полезно в диапазоне СВЧ, где сложно выполнить смесители и демодуляторы с ицентичными характеристиками. Кроме того, схема предлагаемого полосово1р го фильтра может быть выполнена полностью в интегральном исполнении.
