Способ переработки боксита на глинозем

Способ переработки боксита на глинозем

Иллюстрации

Показать все

Реферат



СПОСОБ ПЕРЕРАБОТК1 БОКСИТА НА.ГЛИНОЗЕМ, включающий вышелачиванне боксита упаренным оборотным маточным раствором, отделение-алюминатного раствора от красного шлама, разложение алюминатного раствора с получением гидроокиси алюминия и маточного раствора и выпаривание маточного раствора, отличающийся тем, что, с целью повышения степени извлечения глинозема и сокращения потерь щёлочи за счет удаления из боксита пятиокиси фосфора , перед выщелачиванием боксит обрабатывают маточным раствором, отделяют твердый осадок от .раствора, последний обрабатывают известью при § соотнощении окиси кальция к пятиокиси фосфора в растворе по массе (Л ( 1-1,Зб):1 с выдержкой в течение 3-4 ч.

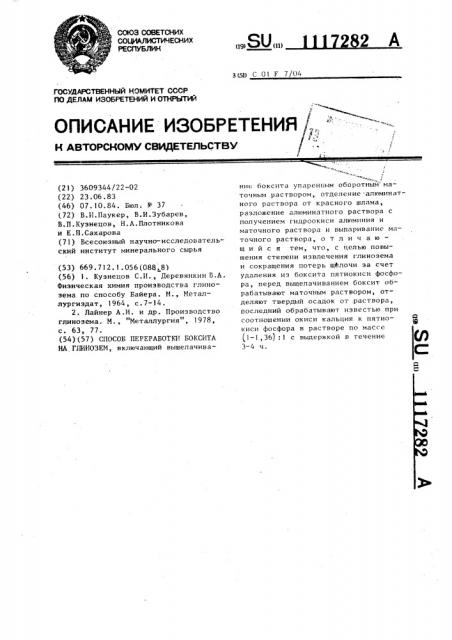

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСА ЛИН (19) (11) 2 А

3(Я) С 01 Е 7/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ -, И ABTOPCHOIVIY СВИДЕТЕЛЬСТБУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3609344/22-02 (22) 23.06. 83 (46) 07.! О. 84. Бюл. )! - 37 (72) В. И, Паукер, В.И. Зубарев, В.П.Кузнецов, Н.А.Плотникова и Е.П.Сахарова (71) Всесоюзный научно-исследовательский институт минерального сырья (53) 669.712.1.056(088 8) (56) 1. Кузнецов С.И., Деревянкин В.А.

Физическая химия производства глинозема по способу Байера. H., Металлургиэдат, 1964, с.7-14, 2. Лайнер А.И. и др. Производство глинозема. М., "Металлургия", 1978, с, 63, 77. (54)(57) СПОСОБ ПЕРЕРАБОТКИ БОКСИТА

НА ГЛИИОЗЕМ, включающий вышелачива--. / ние боксита упаренным оборотнйм маточным раствором, отделение алюминатного раствора от красного шлама, разложение алюминатного раствора с получением гидроокиси алюминия и маточного раствора и выпаривание Маточного раствора, о т л и ч а ю шийся тем, что, с целью повышения степени извлечения глинозема и сокращения потерь щелочи за счет удаления из боксита пятиокиси фосфора, перед выщелачиванием боксит обрабатывают маточным раствором, отделяют твердый осадок от .раствора, последний обрабатывают известью при соотношении окиси кальция к пятиокиси фосфора в растворе по массе (1 — 1,36):1 с выдержкой в течение

3-4 ч. т1 I lI7

Изосре"ен.;е относится к цветной ,металлургии и может быть использовано для получения глинозема иэ бокситов с поньппенным содержанием пятиокиси фосфора. S

Известен способ переработки боксита на глинозем по методу Байера, включающий вьш елачинание боксита оборотным щелочно-алюминатным раствором, отделение алюминатного раствора от шлама, разложение алюминатного раствора декомпозицией с получением гидроокиси алюминия и маточного раствора, кальцинацию гидроокиси алюминия и выпаривание маточного раствора (1 .

Недостатком этого способа янляется то, что он эффективно применим только для бокситов с низким содержанием пятиокиси фосфора (0,1-0,3%).

Наиболее близким к изобретению по технической сущности и достигаемому результату является способ переработки боксита на глинозем, включающий выщелачивание боксита упаренным оборотным щелочно-алюминатным маточным раствором, разбавление полученной пульпы, отделение алюминатного растнора от красного шлама, разложение алюминатного раствора декомпозиций с получением гидроокиси алю) миния и маточного раствора, выпаривание маточного раствора, где для удаления пятиокиси фосфора иэ процесса упаренный маточный раствор охлаждают до 20-30 С, кристаллизуют фосо фат натрия и отделяют его от оборотного маточного раствора (2) .

Недостатками известного способа являются низкая степень извлечения глинозема при переработке трудновскрываемых диаспороных бокситон с

Высоким содержанием пятиокиси фосфора, составляющая 41р5%, и эначительНые потери щелочи, связанные с Bbiaeдением фосфора иэ процесса в виде, фосфата натрия и составляющие 2„2 т

Na 0 на I т удаляемого Р2 05.

Целью изобретения является повышение степени извлечения глинозема и сокращение потерь щелочи за счет удаления иэ боксита пятиокиси фосфора.

Поставленная цель достигается тем, что согласно способу переработки боксита на глинозем, включающему нышелачивание боксита упаренным оборотным маточным раствором, отделение алюминатного раствора от крас282 ного плама, разложение алюминатного раствора с получением гидроокиси алюминия и маточного раствора и выпаривание маточного раствора, перед выщелачиванием боксит обрабатывают маточным раствором, отделяют твердый . остаток .от растнора, последний обрабатывают известью при соотношении окиси кальция к пятиокиси фосфора в растворе по массе (1-1,36):I с выдержкой в течение 3-4 ч.

Способ осуществляют следующим образом.

Измельченный боксит обрабатывают при 80-100 С маточным раствором, соо держащим 90-150 г/л Na20 кауст. и

40-140 г/л А1 03 и выдерживают 0,52 л.

Полученный раствор отделяют от твердого остатка боксита и обрабатывают при 80-100 С известью, взятой при соотношении кальция к пятиокиси фосфора н растворе по массе (1-1 р36), что соответствует мольному отношению (2р55-3,45):I, и выдерживают

3-4 ч.

Образовавшийся фосфат кальция от! деляют от растнора и направляют полученный растнор совместно с маточным на предварительную перед вьпцелачиванием обработку боксита, а обесфосфоренный боксит вьпцелачивают упаренным оборотным маточным растнором, отделяют алюминатный раствор от красного шлама, выделяют из алюминатного растнора гидроокись алюминия. При этом полученный после отделения гидроокиси алюминия маточный раствор делят на два потока: один из них направляют »а предварительное обесфосфоривание боксита, а второй — на выпарку перед подачей на вьпцелачинание обесфосфоренного боксита.

Ъ

Пример 1. 100 кг боксита, содержащего, Е: Р<0 9,2; ??820> 45,9, Si02 11,3, обрабатыйают 600 л маточного раствора, содержащего, г/л: о

Na 0 кауст. 120 и AR20 > 62, при 95 С в течение I ч. Полученную пульпу отстаивают в сгустителе.

В результате сгущения получают

477л осветленного раствора, содержащего, г/л: Na20 кауст 120, АО<0>

76; Р20 6, 7. В раствор добавляют

3,48 кг извести, исходя иэ отношен Сао к Р205 по массе - 1»1. о

Пульпу после перемешивания при 95 С в течение 4 ч отфильтровывают на

3 !)17282 4 нутчфильтре, . как промывают горячей влечение глинозема при этом составляводой. При этом получают 7,2 кг ет 72,8%. продукта, содержащего, %: Р О 34,44, Пример 2. )00 кг боксита

СаО 48,3, Na20 1,53; Ag>0> 0,97, аналогичного состава обрабатывают

8 02 0,31) ) e20 > 0,21. 5 маточным щелочно-алюминатным раствоУказанный йродукт является фосфо- ром в условиях по примеру !. Полуритной мукой первого сорта. Потери ченный раствор (477 л) отделяют от

Na2O с фосфоритной мукой составляют боксита, делят его на 100 равных

44 кг íà l т удаляемого P205 частей (no 47,7 л)и каждую часть

После удаления пятиокиси фосфора lð обрабатывают известью при различных раствор объемом 477 л содержит,r/ë: соотношениях no Macce CaO к Р20

Ма О каУст. )20; А6203 /5,8, Р О растворе и времени выдержки при 95 С .

1,50. К раствору добавляют 123 л Растворы отделяют от осадков, доматочного раствора и направляют на бавляют к ним по !2,3 л свежего маобработку новой порции боксита. Oб- !5 точного раствора и направляют на обработанный боксит направляют на вы-,работку 10 навесок того же боксита щелачивание по способу Байера. Из- массой по )0 кг.

4,15

30,8

0,8

0,10

2,0

40,7

1,0

2,55

1,90

0,30 42, 7

0,35

1,2

1,53

3,0

43,8

1,36

l,42

О,50

3,45

43,8

1,40

3,55

l 38

1,0

0,25

34,7

l,2

2,93

3,0

38 1

),2

2, 11

0,3

3,0

43,0

0,35

1,2

1,51

3,0

l2,5

l,2

0,5

5,0

1,18

3,0

Предлагаемый способ по сравнению с известным позволяет в 1,7 раза повысить степень извлечения глинозема при переработке трудновскрываемых диаспоровых бокситов с повышенным содержаниемпятиокиси фосфора,в 50 раз сократить потери щелочи наl т удаляемой пятиокиси фосфора и при этом получать фосфоритную муку 1-го сорта.

Из данных таблицы видно, что от

45 условий обработки растворов известью зависит остаточное содержание Р О в них и потери А9303 с фосфатом каль. ция, а также степень извлечения

Р20 из боксита (чем вьппе остаточное

50 содержание Р20 в растворе, тем ниже степень извлечения Р О из бокси2 та !.

ВНИНПИ Заказ 7) 39/15 Тираж 463 Подднсиое

Филиал IHIG "Патент", г.Уагород, ул.Проектная, 4
