СТАБИЛИЗАТОР РАСХОДА, содержащий затвор, вклкмающий в себя жесткий водосливной щит, установленный на горизонтальной оси вращения, и гибкую оболочку, отличающийс я тем, что, с целью расширения функциональных возможностей стабилизатора в условиях повьнвенного содержания плавника и донных насосов при одновременном увеличении диапазона регулирования, он содеряаит напорный щит, установленный на горизонтальной оси вращения, делящей его на части, одна из которых своей кромкой соединена с одной из кромок гибкой оболочки , соединенной другой кромкой с незакрепленным концом водосливного щита , на котором установлена колоколообразная емкость.
аа 01) А
ЗСЮ С 05 D 7/01
ГОСУДАРСТВЕННЫЙ КОМИТЕТ 00QP
Ю Мй МОВВ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ ..Н *ВТОРСНСММ СИИЗВТВЛЬСТВУ (21) 3592933/18-24 (22) 11. 05.83 (46) 07, 10.84. Бюл. В 37 (72) Б.И.Сергеев, A.Â. Крошнев и А.А.Молчанов (53) 621. 646 (088. 8) (56) 1. Хамадова И.Б., Мансурова А.Р,, Журавлева С:Г. Краткие технические характеристики средств учета и распределения воды для автоматизированных оросительных систем, Ташкент, "Узбекистан", 1975, с. 94, рис. бе, с. 97-98.
2. Мягкий регулятор комбинированного типа с гибким флютбетом. Проспект Южниитима. Новочеркасск, 1977 (прототип). (54) (57) СТАБИЛИЗАТОР РАСКОДА, содержащий затвор, включающий в себя жесткий водосливной щит, установленный на горизонтальной оси вращения, и гибкую оболочку, о т л и ч а ю щ и йс я тем, что, с целью расширения функциональных возможностей стабилизатора в условиях повыиенного содержания плавника и донных насосов при одновременном увеличении диапазона регулирования, он содержит напорный щит, установленный на горизонтальной оси вращения, делящей его на части, одна из которых своей кромкой соединема с одной из кромок гибкой оболочки, соединенной другой кромкой с не- Е закрепленным концом водосливного щита, на котором установлена колоколообразная емкость.
1117291
Изобретение относится к гидротехнике и может быть использовано в качестве стабилизатора постоянного расхода воды на открытых каналах оросительных систем. 5
Известен затвор"автомат с вращающимся щитком, закрепленным на оси вращения, обладающим способностью вертикально перемещаться с помощью подъемника с целью изменения установок. Принцип действия устройства .основан на уравновешивании моментов сил давления воды и веса щитка„обес печивающем обратно пропорциональную связь между степенью раскрытия под- 15 щитового отверстия и произведением величин квадратного корин иэ перепада уровней воды и коэффициента расхода (1 ).
Недостатком данной конструкции 20 является общая вибрация сооружения, вызываемая пульсационными динамическими нагрузками воды вследствие неравномерности движения потока, особенно в процессе смены режима работы 25 затвора, что происходит из-за малой инертности щитка. Кроме того, истечение потока из-под щитка приводит к сосредоточенному размыву грунта э нижнем бьефе и поэтому требует устройства специального крепления в этом месте, .затруднен пропуск плавника, затвор работает неустойчиво при малых перепадах уровней воды в верхнем и нижнем бьефах.
Наиболее близким к изобретению техническим решением является мягкий регулятор комбинированного типа, состоящий нз мягкой оболочки и жесткого водосливного щита, шарнирно соединенного с бетонным блоком, образующих замкнутую емкость, с помощью трубопроводов с задвижками на них сообщающуюся с верхним и нижним бьефами потока. Работа конструкции основана
45 иа обеспечении фиксированного расхода путем поддержания постоянного слоя воды, переливающегося через гребень водоспивного щита, поднимающегося или опускающегося в такт изменению уровйя . воды в верхнем бьефе sa счет разности
56 действующих на щит сил: суммарного гидростатического давления изнутри емкости и веса щита вместе со столбом переливающегося потока 1 2 .
° 55
Недостатками известного регулятора являются невозможность пропуска донных насосов, неработоспособность конструкции при больших горизонтах воды в верхнем бьефе, а также размывочные явления в нижнем бьефе, требующие в этом месте дополнительных креплений грунта.
Целью изобретения является расширение функциональных воэможностей стабилизатора в условиях повышенного содержания плавника и донных насосов при одновременном увеличении диапазона регулирования.
Поставленная цель достигается тем, что в стабилизаторе расхода, содержащем затвор, включаЬщий в себя жесткий водосливной щит, установленный на горизонтальной оси вращения, и гибкую оболочку, дополнительно содержится напорный щит, установленный на горизонтальной оси вращения, делящей его на части, одна из которых своей кромкой соединена с одной из кромок гибкой оболочкой, соединенной другой кромкой с незакрепленным концом водосливного щита, на котором установлена колоколообразная емкость.

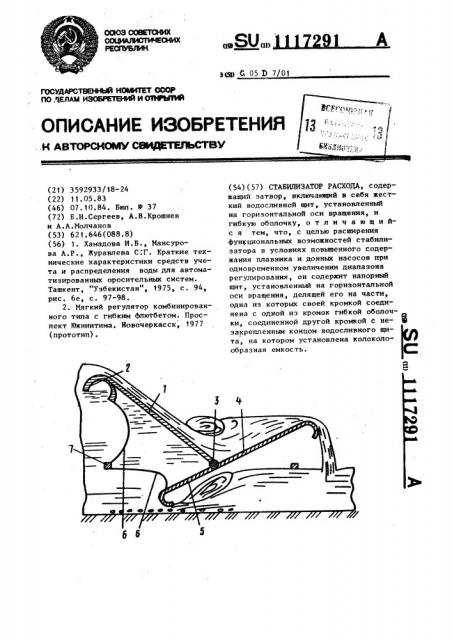

На чертеже показан стабилизатор расхода в условиях уровня воды верхнего бьефа, превышающего ось установки регулятора, поперечный разрез.
Стабилизатор расхода имеет жесткий водосливной щит 1, на котором установлена колоколообразная емкость ?.
Щит 1 установлен на горизонтальной оси 3 вращения, На той же оси 3 установлен напорный щит, разделенный осью 3 на две части, одна иэ которых
4 совместно с водосливным щитом 1 образует водобойный колодец переменной глубины, а другая — 5 выполняет функцию промывки от донных наcocos. Гибкая оболочка 6 крепится одной кромкой к части 5 напорного щита, а другой кромкой — к колоколообразной емкости 2. Для ограничения движения водосливного щита введен упор 7.
Стабилизатор расхода работает следукяцим образом.
При достижении уровня воды колоколообразной емкости 2 последняя заряжается воздухом и приподнимает водосливной щит 1, который в дальнейшем поднимается или опускается за счет разности между суммарным давлением снизу и весом водосливного щита вместе с переливающейся через него водой сверху. Таким образом, водосливной щит реагирует на измене11172
Составитель Т.Задворная
Редактор Н.Джуган Техред И.Асталош Корректор В.Бутяга
Заказ 7144/16 Тираж 841 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, й- 35, Раушская наб., д. 4/5
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
3 ние уровня воды в верхнем бьефе, перемещаясь так, что толщина переливающегося слоя остается постоянной, чем обеспечивается стабильность расхода воды. Одновременно с перемещением водосливного щита 1 изменяет свое положение напорный щит, равновесное положение которого обеспечивается равенством моментов действующих сип по и против часовой стрелки 10 вокруг общей горизонтальной оси 3 вращения. Причем, чем больше уровень воды в верхнем бьефе, а следовательно, чем больше размывающая способность водосливного потока, тем больше гидростатическое давление, действующее на часть 5 напорного щита, заставляющее его вращаться против часовой стрелки до нового равновесного состояния, делая водобойный ко.лодец, образованный щитом 1 и частью
4 напорного щита, глубже; тем самым повышая эффективность гашения избыточной кинетической энергии потока
91 4 в стабилизаторе. При этом водопропускная щель между дном водотока и частью 5 напорного пдта уменьшается, увеличиваются смывающие скорости, сооружение промывается от донных насосов.
Изменение расчетного расхода можно производить, например, с помощью подъемника, вертикально перемещая ось затвора. е
Применение предлагаемого стабилизатора расхода особенно эффективно в условиях повышенного содержания плавника и насосов в водотоке и позволяет отказаться от дополнительных креплений грунта в нижнем бьефе непосредственно за сооружением. Наличие напорного щита, кроме того, создает возможность производить дозированный отвод воды в боковые ответвления от магистрального канала, что расширяет функциональные возможности данного типа стабилизаторов.
