Способ определения текучести термореактивных пресс- материалов

Способ определения текучести термореактивных пресс- материалов

Иллюстрации

Показать все

Реферат



СПОСОБ ОПРЕДЕЛЕНИЯ ТЕКУЧЕСТИ ТЕРМОРЕАКТИВНЫХ ПРЕСС-МАТЕРИАЛОВ, 1 9 Щ т включающий заполнение пресс-материалом измерительного канала, образованного поверхностями винтовой цилиндрической пружины, матрицы и пуансона , и определение степени заполнения , отличающийся тем, что, с целью повышения производительности , после заполнения канала прессматериалом пружину вместе с исследуемым материалом подвергают деформации полного сжатия, а о степени заполнения судят по разности высот пружины в деформированном и недеформированном состояниях. Фм.1 il

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

И9) 01) g(59 С 01 N 11/00

«ф» °,- -.„

««,«ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОЧ НРЫТИЙ (21) 3626684/18-25 (22) 25.07.83 (46) 07. 10.84. Бюл. N - 37 (72) Б.И. Купчинов и В.П. Сергиенко (71) Институт механики металлополимерных систем AH Белорусской CCP (53) 532.137(088.8) (56) 1. Авторское свидетельство СССР

Р 480959, кл. G 01 N 11/06, 1971.

2, Авторское свидетельство СССР по заявке 9 3410040/25,кл.G 01 N 11/Об, 1982 (пр6тотип). (54)(57) СПОСОБ ОПРЕДЕЛЕНИЯ ТЕКУЧЕСТИ ТЕРМОРЕАКТИВНЫХ ПРЕСС-МАТЕРИАЛОВ, включающий заполнение пресс-материалом измерительного канала, образованного поверхностями винтовой цилиндрической пружины, матрицы и пуансона, и определение степени заполнения, отличающийся тем, что, с целью повьппения производитель" ности, после заполнения канала прессматериалом пружину вместе с исследуемым материалом подвергают деформации полного сжатия, а о степени заполнения судят по разности высот пружины в деформированном и недеформированном состояниях.

1 317486

Изобретение относится к технике испытаний отверждающихся материалов, в частности высоконаполненных термореактивных пластмасс.

Известен способ определения текучести полимерных материалов, включающий формование образца и прямое измерение длины пути, пройденного полимерным материалом по измерительному каналу (1) . IO

Однако известный способ определения текучести предполагает измере ние длины образца после разъема формы и не обеспечивает высокой производительности испытаний, так как íà !5 разъем матрицы для извлечения отвержденного образца после испытаний и на последующее измерение длины образца затрачивается значительное время.

Наиболее близким к изобретению по технической сущности является способ определения текучести термореактивных пресс-материалов, включающий заполнение пресс-материалом 25 измерительного канала, образованного поверхностями винтовой цилиндрической пружины, матрицы и пуансона, и определение степени заполнения (2).

Однако данные о длине пути получают путем прямого измерения ее BE личины, при этом для проведения измерений становится обязательной разборка формы, извлечение пружины с материалом, что в конечном счете снижает производительность измерений.

Кроме того, при разъединении формы происходит механическое разрушение отдельных участков образца, что затрудняет точное определение его40 длины и требует значительных затрат времени на проведение этой операции.

Для устранения этого недостатка необходимо принимать меры по предохранению образца от разрушения, что способствует значительному сниже нию скорости анализа, а следователь- но, и производительности испытаний.

Цель изобретения — повышение производительности испытаний.

Поставленная цель достигается тем, что согласно способу определения текучести термореактивных прессматериалов, включающему заполнение ,пресс-материалом измерительного кана-55 ла, образованного поверхностями винтовой цилиндрической пружины, матри- цы и пуансона, и определение степени, заполнения, после заполнения канала пресс-материалом пружину вместе с исследуемым материалом подвергают деформации полного сжатия, а о степени заполнения судят по разности высот пружины в деформированном и недеформированном состояниях.

Пружину подвергают деформации полного сжатия путем приложения усилия F, которое для любой пружины опредепяется как где С -- жесткость пружины;

Н1, — максимальный ход пружины до соприкосновения всех витков один с другим.

Так как ход пружины 5 Н после заполнения материалом измерительного канала всегда меньше Нм то усилие Г, представляет собой верхнюю границу диапазона усилий, необходимых для полного сжатия пружины. Под полным сжатием пружины понимается такое сжатие, при котором все свободные от исследуемого материала витки пружины приходят в соприкосновение один с другим.

Таким образом, степень заполнения, а следовательно, и текучесть термореактивных пресс-материалов определяют без разбора формы. Деформация пружины сжатием позволяет не только определить разность ее высот до и после деформации, но и разрушить адгезионное сцепление полимерного материала с материалом формы, а это в свою очередь позволяет быстро разъединять форму, причем при разъединении не приходится предохранять образец от разрушения. Процесс чистки формы вследствие нарушения адгезионного сцепления также значительно упрощается.

Зная значение разности высот пружины в недеформированном и деформированном состояниях, определенной прямым путем, можно определить длину образца, воспользовавшись соотношением где 1< — длина соединительного канала (обычно принимают рав" ной радиусу пуансона);

3 111 — длина одного витка спираль2 ного измерительного канала; — расстояние между соседнио ми витками вдоль оси пружины; 5 — разность высот пружины до и после деформирования; — постоянная пружины, характеризующая расстояние вдоль измерительного канала от . конца образца (нижней его границы) до ближайшей к нему точки соприкосновения витков пружины после ее деформирования. 15

Определяя точное значение длины извлеченного из формы образца С< прямым измерением и зная соответствующее этой длине значение h g, из соотношения 20 е=е е — -е аН е о находят

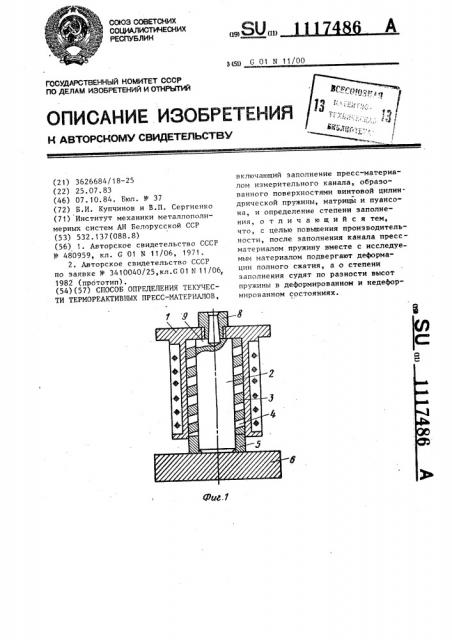

На фиг. 1 показана форма, в кото25 рой пружина находится в недеформированном состоянии; на фиг. 2 — то же, пружина в деформированном состоянии.

Форма состоит из матрицы 1, пуансона 2, винтовой цилиндрической пружины 3, причем пружина установлена так, что образует с поверхностями пуансона и матрицы измерительный канал 4, опорного кольца 5 и плиты 6.

При введении в канал 7 материала 35 через литниковую втулку 8 и соединительный канал 9 он заполняет определенную часть. длины (объема) канала. После формования образца плита 6 заменяется на такую же плиту 10 40 но с отверстием под пуансон.

При последующем деформировании пружины ее витки, свободные от материала, примыкают один к другому и высота пружины уменьшается на оп- 45 ределенную высоту А Н. Прямое измерение этой величины не представляет затруднений, но определение ее позволяет достаточно просто охарактеризовать длину образца, которая является 50 искомым показателем текучести полимерного материала.

Для ускорения процесса измерений целесообразно использовать таблицы соответствия длины образца изменению 5 высоты формы после деформирования

7486 или использовать шкалу длин отформованных образцов, выполненную на опорном кольце 5.

Пример. Определяют текучесть термореактивного пресс-материала

АГ-4В (ГОСТ 20437-75, партия 347).

Измерения проводят предлагаемым и известным (с определением длины образца после разборки Формы) способами.

Параметры процесса определения текучести в обоих случаях поддерживают равными. Температура формы 140+5 С.

После предварительного прогрева материала в загрузочной камере в течение 60 с определяют текучесть пресс-материала при давлении 120+

+0,5 ИПа. Для определения текучести используют форму с пружиной (высота 60 мм, внутренний диаметр 30 мм) выполненную иэ стали 65 Г (ГОСТ

Ф

1050-?4) прямоугольного сечения (5х3 мм). Расстояние. между соседними витками вдоль оси пружины составляет 5 мм. Угол наклона витков пружины к горизонтальной плоскости 9о, (Е для данной пружины 1 г 2

Предлагаемым способом определяют текучесть пресс-материала путем измерения разности высот пружины в деформированном и недеформированном состояниях. По разности высот пружины, воспользовавшись приведенным соотношением, определяют длину образца.

Известным способом определяют теку" честь пресс-материала измерением длины образца после разбора формы.

Данные определений сведены в таблицу.

Сравнение средних значений по критерию Стьюдента позволяет считать их равными (при уровне значимости не более 57). Следовательно, предлагаемый способ обеспечивает достаточную точность определения.

Затраты времени по десяти испытаниям предлагаемым способом на 40 мин меньше (в 1,8 раза). Аналогичные данные получены и для других температур формы.

Изобретение может быть использовано на предприятиях переработки пластмасс при входном контроле технологических свойств пресс-материалов.

1117486

Номер образца

Среднее

Показатели

9 10 значение

Предлагаемый способ

Текучесть,мм

126 136 146 142 128 140 141 131 134 130 135

300 350 312 333 293 315 321 345 338 290 320

Время, с

Известный способ

Теку" честь, мм 128 146 137 143 139 133 140 129 131 145 137

Время, с 621 563 558 597 573 592 583 593 576 548 580

Составитель В. Вощанкин

Редактор О.Черниченко Техред Л,Микеш Корректор E.Сирохман

Заказ 7187/26 Тираж 822 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
