Регулятор уровня верхнего бьефа

Регулятор уровня верхнего бьефа

Иллюстрации

Показать все

Реферат



РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО БЬЕФА, содержащий затвор, выполненньщ в виде полустворок, установленных на вертикальных осях вращения и связанных с противовесом через узел противодавления, о т л и ч аю щ и и с я тем, что, с целью повьт1е шя надежности и упрощения регулятора , узел противодавления выполнен в виде опорных стоек, шарнирно соединенных с устоями сооружения, рычагов с противовесом, тяг и вилок, причем каждьм из рычагов шарнирно соединен с опорной стойкой и с тягой, а вилка ша1 кирно соединена с. тягой и с полустворкой по двум взаимно перпендикулярным осям.. (Л ел со ел

СОЮЗ СОВЕТСНИХ

О И

РЕСПУБЛИК з.(ду С 05 D 9/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPbiTMA (21) 3439484! 18-24 (22) 17.05.82 (46) 07 . 10. 84 . Бюл. Ф 37 (72) А.А. 11ут (71) Киргизский сельскохозяйственный институт им. К.И. Скрябина (53) 621.646(088.8) (56) 1. Бочкарев Я.В. Гидравлическая автоматизация водораспределения на оросительных системах. Фрунзе, "Кыргь|зстан", 1971, с. 153-167.

2. Там же, с. 157, рис. 28, (прототип). (54)(57) РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО

БЬЕФА, содержащий затвор, выполнен„„SU„„3 117595 А ный в виде полустворок, установленных на вертикальных осях вращения и связанных с противовесом через узел противодавления, о т л и ч аю шийся тем, что, с целью повышения надежности и упрощения регулятора, узел противодавления выполнен в виде опорных стоек, шарнирно соединенных с устоями сооружения, рычагов с противовесом, тяг и вилок, причем каждый из рычагов шарнирно соединен с опорной стойкой и с тягой, а вилка шар1нирно соединена с тягой и с полустворкой по двум взаимно перпендикулярным осям., 1 1

Изобретение относится к автоматизации гидромелиоративных систем и может быть использовано на перегораживающих и особенно на сбросных сооружениях

Известны воротообразные клапанные вододействующие затворы — автоматы, состоящие из прямолинейных или криволинейных полустворок, вертикальных осей вращения и устройств для управления полустворками, состоя щих из камер противодавления, полустворок противодавления или тросов, шахт, роликов и противовесов-поплавков. Принцип действия основан на уравновешивании моментов сил, открывающих и закрывающих пролет со" оружения относительно вертикальных осей вращения (1 1.

Наиболее близким к изобретению по технической сущности является воротообразный вододействующий затвор-автомат комбинированного действия, содержащий служебный мостик, тросы натяжения, опорные ролики, плоские или криволинейные в плане, створки затвора, вертикальные оси вращения, входное и сливное отверстия, шахту и поплавок-противовес.

Принцип действия затвора-автомата основан на уравновешивании моментов сил, действующих на систему створки-корректор положения 2 l.

Недостатками известного регулятора являются сложность конструкции, заключающаяся в устройстве шахты, опорных роликов, тросов и поплавков-противовесов, недостаточная надежность, заключающаяся в возможности засорения шахты насосами, а также сравнительно большое время сработки, которое зависит от времени установления равновесия между подачей и сливом воды в шахте.

Цель изобретения — повышение надежности и упрощение регулятора, Поставленная цель достигается тем, что в регуляторе уровня верхнего бьефа, содержащем затвор, выполненный в виде полустворок, установленных на вертикальных осях

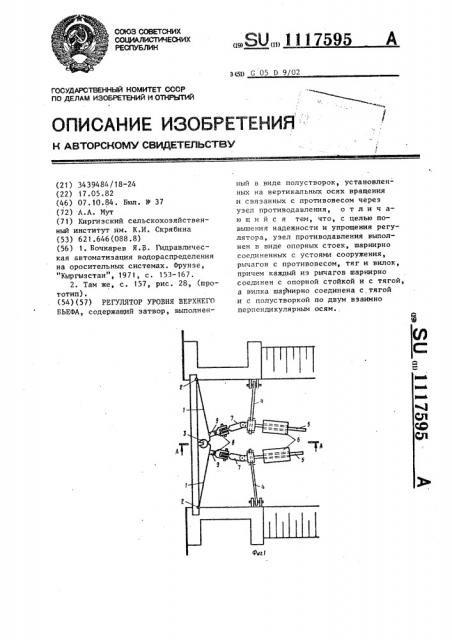

Ф вращенйя и связанных с противовесом .через узел противодавления, последний выполнен в виде опорных стоек, шарнирно соединенных с устоями сооружения, рычагов с противовесом, тяг и вилок, причем каждый из рычагов шарнирно соединен с опорной стойкой и с тягой, а вилка шарнир117595 3 но соединена с тягой и с полустворкой по двум взаимно перпендикулярHbM OCЯМ, На фиг. 1 изображен предлагаемый регулятор уровня; на фиг. 2 — разрез . A — A на фиг. 1.

Регулятор уровня включает полустворки 1, установленные на вертикальных осях 2 вращения, опорный ролик 3, опорные стойки 4, шарнирно соединенные с устоями сооружения, рычаги 5 с противовесами 6, тяги

7, вилки 8 и кронштейн 9. Полустворки 1 вращаются в горизонтальной плоскости вокруг вертикальных осей 2 вращения от опорного ролика 3 почти до стенок сооружения. К полустворке 1 в области приложения равнодействующей гидростатического давления воды, но со стороны нижнего бьефа, приваривается кронштейн 9, который на свободном конце имеет вертикальную ось вращения. На зту ось опирается вилка 8, которая имеет горизонтальную ось вращения, на которую в свою очередь опирается одним концом тяга 7, т.е. вилка соединена с тягой и полустворкой по взаимно перпендикулярным осям. Каждая тяга 7 шарнирно соединена с рычагом, на каждом из которых установлен противовес 6.

При отсутствии воды в верхнем бьефе или уровне ее меньше Hp (расчетный напор) полустворки 1 находятся в закрытом положении. Закрытие обеспечивается весом противовесов 6; При превышении уровня воды,H ) Hp) нарушается момент от действия силы давления воды и силы веса противовеса, что приводит к открытию затвора и понижению уровня перед ним. Понижение уровня до расчетного, выравнивает моменты от действующих сил, и затвор закрывается о

Для перестройки регулятора на другой уровень необходимо переместить противовес 6 по рычагу 5 вьппе или ниже.

В предлагаемом регуляторе ликвидирована возможность воздействия насосов, плавника, а также заменена блочно--.росовая система более надежной жесткой связью с шарнирами, что повьппает надежность регулятора.

Фиг.2

Составитель Т. Задворная

Редактор О. Юрковецкая Техред С.Мигунова Корректор А. Зимокосоь

Заказ 7218/31 Тираж 841 Подпис ное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Риушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Кроме того, упрощена конструкция регулятора, так как предлагаемый регулятор относится к классу прямо1117595 4 действующих, которые проще известных затворов-автоматов непрямого

- действия.
