УСТРОЙСТВО ДЛЯ ПЕРЕЗАПИСИ 1ИНФОРМАЦИИ НА МАГНИТНЫЙ БАРАБАН, содержащее привод барабана, датчик сигнала начала записи на барабан, магнитную головку записи, сопрйженг ную с рабочей поверхностью магнитного барабана, и вспомогательный аппарат магнитной записи с г.оловкой воспроизведения, соединенной через усилитель воспроизведения с входом усилителя записи, отличающееся тем, что, с целью.повьппения точности перезаписи, в него введены элемент совпадения, коммутатор и датчик сигнала начала записи вспомогательного аппарата магнитной записи, выполненного с кольцевым магнитным носителем, при этом выходы обоих датчиков соединены с. входами элемента совпадения, выход которого подключён к управляющему входу ком-, мутатора, a выход усилителя записи связан с .входом коммутатора, выход . (Л которого подключен к магнитной Головке записи. о со
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (1) С 11 В 27/08
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPCH0MV СВИДЕТЕЛЬСТБУ.ВСЙСЮМЗКАЯ
ЙЛТИТНОТсХННЧЕИА
БИБЛИОТЕКА (21) 3658049/24-10 (22) 03;11.83 (46) 07. 10.84. Бюл. к 37 (72} А.Н.Када1яцев и О.Б.Попов (71) Московский ордена Трудового
Красного Знамени электротехнический институт связи (53) 534.852(088. 8) (56) 1. Патент Великобритании
Р 1329308, кл. G 5 R, опублик. 1973.
2 ° Авторское свидетельство СССР
Ф 909706, кл. G .11. В 27/08, 1980 (прототип). ,(54)(57) УСТРОЙСТВО ДЛЯ ПЕРЕЗАПИСИ
1ИНФОРМАЦИИ НА МАГНИТНЫЙ БАРАБАН, содержащее привод барабана, датчик сигнала начала записи на барабан, магнитную головку записи, сопряжен-. ную с рабочей поверхностью магнит„,SU„„1117703 А ного барабана, и вспомогательный аппарат магнитной записи с головкой воспроизведейия, соединенной через усилитель воспроизведения с входом усилителя записи, о т л и ч а ю щ ее с я тем, что, с целью.повьппения точности перезаписи, в него введены элемент совпадения, коммутатор и датчик сигнала начала записи вспомогательного аппарата магнитной записи, выполненного с кольцевым магнитным носителем, при этом выходы обоих датчиков соединены с входами элемента совпадения, выход которого подключен к управляющему входу ком-, мутатора, а выход усилителя записи связан с .входом коммутатора, выход которого подключен к магнитной головке записи.
1117703 2
Изобретение относится к области прйборостроения. а именно к технике магнитной записи, и может быть использовано в установках записи на кольцевой магнитный носитель. 5
Известно устройство для перезаписи на магнитный барабан, содержащее основную магнитную ленту с предварительно записанной на ней информацией и управляющими сигналами, а 1р также замкнутую в кольцо ленту. При этом информация с основной ленты перезаписывается на замкнутую ленту.
Перезапись осуществляется до тех. пор, пока управляющим сигналом не остановится движение этой ленты Pi ), Это устройство имеет относительно простую конструкцию, однако в нем отсутствует фиксация начала записи инфОрмации на кОльцеВОм магнитнОм яр носителе.
Известно также устройство для перезаписи на магнитный барабан, содержащее электродвигатель, кннематически связанный с магнитным бараба- 25 . ном, магнитную головку записи, сопряженную с рабочей поверхностью магнитного барабана, вспомогательный магнитный носитель с элементами привода, сопряженный с магнитной голов- Зр кой воспроизведения, датчик сигнала начала записи на магнитный барабан, а также усилитель воспроизведения,. выход которого подключен к входу усилители записи Г2 3, В процессе перезаписи датчик сигнала начала записи на магнитный ба-„ рабан формирует управляющий импульс, обеспечивающий пуск ленточного механизма с первичным носителем. При этом 4р имеет место задержка начала перезаписи на величину длительности указан/ ного управляющего импульса и времени пуска лентопротяжного механизма, что исключает возможность точной пере-, записи коротких сообщений, соизмеримых по времени со временем пуска, Недостатком известного устройства является отсутствие требуемой точности перезаписи.
5Р
Цель изобретения — повьппение точности перезаписи.
Указанная цель достигается тем, что в устройство для перезаписи информации на магнитный барабан, со» 55 держащее"привод барабана, датчик сиг. нала начала записи на магнитный барабан, магнитную головку записи, сопряженную с рабочей поверхностью магнитного барабана, и вспомогатель" ный аппарат магнитной записи с головкой воспроизведения, соединенной через усилитель воспроизведения с входом усилителя записи, введены элемент совпадения, коммутатор .и датчик сигнала начала записи вспомо-. гательного аппарата магнитной записи, выполненного с кольцевым магнитным носителем, при этом выходы обоих датчиков соединены с входами элемента совпадения, выход которого подключен к управляющему входу коммутатора, а вьиод усилителя записи связан с входом коммутатора, выход которого подключен к магнитной головке записи.

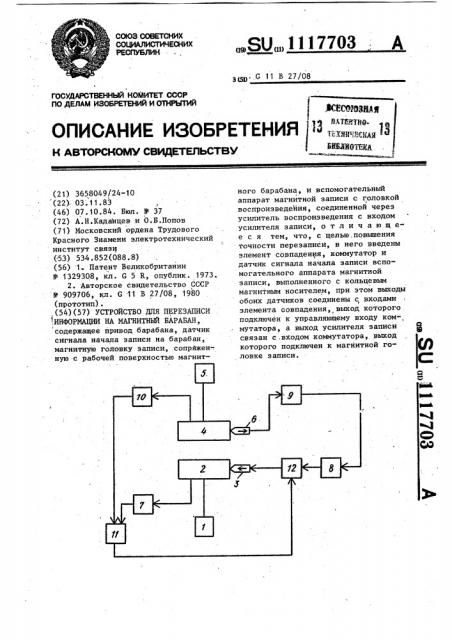

На чертеже представлена схема устройства.
Устройство содержит электродвигатель 1, кинематически связанный с магнитным барабаном 2, магнитную головку 3 записи, сопряженную с рабо». чей поверхностью магнитного барабана
2, вспомогательный аппарат магнитной записи с кольцевым магнитным носителем 4 с элементами привода 5, сопряженный с магнитной головкой 6 воспроизведения, датчик 7 сигнала начала записи на магнитный барабан,, усилители записи 8 и воспроизведения 9, датчик 10 начала сигнала записи, элемент -11 совпадения и коммутатор 12, при этом выход усилителя воспроизведения соединен.с входом усилителя записи, к входам элемейта 11 совпаI дения подсоединены датчик углового положения магнитного барабана 7 и датчик IO положения йервичного магнитного носителя, выход элемента 11 совпадения соединен с первым входом коммутатора 12, а Выход коммутатора соединен с записывающей головкой 3.
Датчики, представляющие собой систему "постоянный магнит — герметизированный контакт", подключенную
K Входу ждущего мультивибратора, выполнены на микросхеме 155АГ1. При этом постоянный магнит. закреплен на элементе вращения магнитного барабана 2 или механизма пРивода магнитного носителя 4,вспомогательного аппарата магнитной записи, а герметизированный контакт установлен с возможностью замыкания его при воздействии поля указанного постоянного магнита один раз эа оборот упомянутых элементов вращения.
1117
Составитель Л. Кондрыкинская
