Реферат



УСТРОЙСТВО ВОСПРОИЗВЕДЕНИЯ ЦВЕТНОГО ТЕЛЕВИЗИОННОГО ИЗОБРАЖЕНИЯ, содержащее однолучевой хроматрон, катод которого соединен с выходом видеоусилителя, две цветоизбирающие сетки соответственно соединены с первым и вторым выходам формирователя управляющих импульсов, а отклояющая система соединена с выходами блока кадровой и блока строчной разверток, при этом вход блока кадровой развертки является входом кадровых cинxpoи шyльcoв, отличающееся тем, что, с целью повьппения вертикальной четкости, введен преобразователь временного масштаба строк телевизионного сигнала , первые три входа которого являются входами сигналов основных цветов, выход соединен d входом видеоусилителя , а управляющий вход соединен с третьим выходом формирователя управляющих импульсов, вход которого является входом строчных синхроимпульсов, а четвертый выход соединен с входом блока -строчной раз (Л вертки.

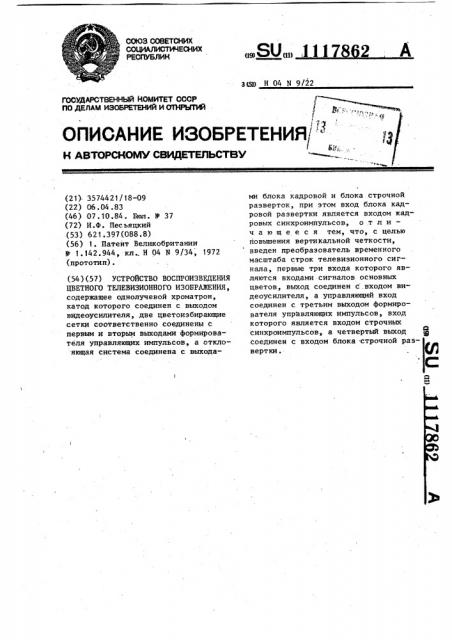

. СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

09) 01) зар Н 04 N 9/22

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ф-,р: .„, ОПИСАНИЕ ИЗОБРЕТЕНИЯ "

g;, К ДВТОРСКОМУ СВИДЕТЕЛЪСТВУ

° °

Ф1

° Ф (21). 3574421/18-09 (22) 06.04 .83 (46) 07.10.84. Бюл. Ф 37 (72) И.Ф. Пес ьяцкий (53} 621.397(088.8) (56) 1. Патент Великобритании

У 1.142.944, кл. Н 04 N 9/34, 1972 (прототип). (54) (57) УСТРОЙСТВО ВОСПРОИЗВЕДЕНИЯ

ЦВЕТНОГО ТЕЛЕВИЗИОННОГО ИЗОБРАЖЕНИЯ, содержащее однолучевой хроматрон, катод которого соединен с выходом видеоусилители, две цветоизбирающие сетки соответственно соединены с первым и вторым выходами формирователя управляющих импульсов, а отклояющая система соединена с выходами блока кадровой и блока строчной разверток, при этом вход блока кадровой развертки является входом кадровых синхроимпульсов, о т л и— ч а ю щ е е с я тем, что, с целью повышения вертикальной четкости, введен преобразователь временного масштаба строк телевизионного сигнала, первые три входа которого являются входами сигналов основных цветов, выход соединен с .входом видеоусилителя, а управляющий вход соединен с третьим выходом формирователя управляющих импульсов, вход которого является входом строчных синхроимпульсов, а четвертый выход Е

О соединен с входом блока -строчной развертки.

1117862

ЗО

На фиг. 1 представлена структурная электрическая схема устройства воспроизведения цветного ТВ изобраИзобретение относится к технике цветного телевидения и может использоваться в цветных телевизорах, работающих по системам СЕКАИ, ПАЛ и НТСЦ. 5

Наиболее близким к изобретению по технической сущности является устройство для воспроизведения телевизионного изображения, содержащее однолучевой хроматрон, катод которо- 10

ro соединен с выходом видеоусилителя, две цветоизбирающие сетки соответственно соединены с первым и вторым выходами формирователя управляющих импульсов, а отклоняющая система соединена с выходами блока кадровой и блока строчной разверток, при этом входы обоих блоков развертки являются входами соответствующих, синхроимпульсов (1) .

Однако известное устройство обладает уменьшенной в три раза вертикаль ной четкостью, поскольку при последовательном воспроизведении видеосигналов основных цветов ! полная цветовая строка воспроизводится за три строки.

Цель изобретения — повышение вертикальной четкости.

Поставленная цель достигается тем, что в устройство воспроизведения цветного ТВ изображения, содержащее однолучевой хроматрон, катод которого соединен с выходом видеоусилителя, две цветоизбирающие сетки соответственно соединены с первым и вторым выходами формирователя управляющих импульсов, а отклоняющая система соединена с выходами блока кадровой и блока

40 строчной разверток, при этом вход блока кадровой развертки является входом кадровых синхроимпульсов, дополнительно введен преобразователь . временного масштаба строк телевизи45 онного сигнала, первые три входа которого являются входами сигналов основных цветов, выход соединен с входом видеоусилителя, а управляющий вход соединен с третьим выходом формирователя управляющих импульсов, вход которого является входом строчных синхроимпульсов, а четвертый выход соединен с входом блока строчной развертки. жения, на фиг. 2 — структурная электрическая схема преобразователя временного масштаба строк видеосигнала, на фиг. 3 — временные диаграммы напряжений, поясняющие работу устройства.

Устройство воспроизведения цветного ТВ изображения (фиг. 1) содержит однолучевой хроматрон 1, видеоусилитель 2,. преобразователь 3 временного масштаба строчного ТВ сигнала, блок 4 строчной развертки, блок

5 кадровой развертки, отклоняющую систему.6, формирователь 7 управляющих импульсов.

Преобразователь 3 (фиг. 2) содержит две идентичные, части 8 и 9, каждая из которых содержит три линии

10-12 задержки и ключи 13-21. Линии

10-12 задержки могут быть выполнены на приборах с зарядовой связью.

Устройство работает следующим образом.

Три видеосигнала основных цветов

R, G, В поступают и записываются одновременно и раздельно в преобразователь 3 временного масштаба строчного ТВ сигнала, обладающий возможностью хранения в памяти трех одновременно поступивших за время прямого хода строки ТВ сигна" лов основнык цветов в течение строчного периода t (в сущестCtP вующем стандарте с,р = 64 мкс), возможностью поочередного считывания записанных трех строчных ТВ сигналов основных цветов за время

1/3t(CIp), т.е. на считывание каждого строчного ТВ сигнала отводится время в три раза меньшее, чем время его записи а(д ), а также возможностью записи ТВ сигналов основных цветов следующей строки во время считывания сигналов предыдущей строки.

Таким образом, на выходе преобразователя 3 временного масштаба строк за время Сс р. формируются поочередно и построчно ТВ сигналы строки, записанные одновременно. Это сопровождается расширением полосы пропускания видеоусилителя 2 в три раза.

Преобразователь 3 состоит из двух одинаковых частей 8 и 9, режим работы которых построчно чередуется.

Когда первая часть 8 преобразователя 3 записывает в память одновремен- но идущие ТВ сигналы основных цветов от строки и, вторая часть произ- водит поочередное считывание ТВ сигналов основных цветов от строки и-1. В следующий строчный период вторая часть 9 преобразователя 3 за-. писывает ТВ сигналы основных цветов строки n+1, а первая считывает записанные ТВ сигналы от строки и и т.д.

Рассмотрим более детально работу второй части 9 преобразователя 3.

В течение прямого хода строки на все ключи 13-18 поступает открывающий нх положительный импульс U, (фиг. 3n), на вход линий 10-12 подключаются тактовые импульсы. записи и сигналы строк R, G, В записываются в рассматриваемую часть 9 преоб разователя 3 масштаба времени строк.

Сигналы основных цветов R G В следующей строки теперь записываются таким же образом, но в часть 8 блока 3, а из части 9 одновременно с началом следующей строки начинается поочередное считывание сигналов, записанных в линиях 10-. 12 путем поочередного подключения к их тактовым входам, тактовых импульсов считывания с помощью ключей 19-21,, поочередно открываемых импульсами считывания, поступающими из формирователя 7 управляющих импульсов.

Так как тактовая частота импульеов считывания выбрана в три раза более высокой (18-21 мГц), чем тактовая частота записи, то время считывания сигналов из каждой линии уменьшается тоже в три раза.

Поэтому длительность импульсов U, подключающих тактовые импульсы к линиям, тоже уменьшается в три раза (фиг. 3 б, в, r) Следовательно, за время строки одновременно идущие сигналы строк R G В преобразуются в последовательный во времени ряд тех же строчных сигналов, но в три раза более-широкой полосы.

Сигналы R G В, преобразованные в серию последовательно идущих тех же сигналов, поступают в видеоуси.литель 2, усиливаются и с его выхо-. да подаются на катод однолучевого хроматрона 1.

7862 l0

4

Частота строк в блоке 4 строчной развертки также увеличена в три раза и составляет 46875 Гц. Эта частота синхронна и синфазна частоте чередования строчных сигналов R G В, подаваемых на катод однолучевого хроматрона 1 с помощью синхронизирующих импульсов, вырабатываемых в формирователе 7 управляющих импульсов.

На цветоизбирающую .сетку из того же формирователя 7 подаются синхронно и синфазно П-образные импульсы (фиг. Зд) с длительностью, равной длительности прямого хода строчной развертки, которые управляют цве-. том свечения строк. В результате на экране однолучевого хроматрона получается поочередное свечение трех строк красного, зеленого и синего цветов за время строки. Так как за период строки по вертикали луч смещается только на высоту стро-. ки, эти три цветные строки практически совмещаются и создают полное цветное изображение данной строки, и, следовательно, при этом восстанавливается четкость по вертикали, равная 575 эффективным строкам.

Изобретение не требует применение специальных мер устранения дрейфа цветных строк, так как в нем создается обычное изображение с полным количеством строк, предусмотренным применяемым стандартом, и может работать с любой из существующих вещательных систем цветного телевидения: СЕКАМ, ПАЛ, и НТСЦ.

Кроме того, изобретение позволяет за счет использования в известных телевизорах однолучевого хроматрона значительно упростить конструкцию кинескопа (в хроматроне один прожектор вместо трех в масочном кинескопе); исключить устройство сведения электронных лучей; упростить отклоняющую систему, а также устройство коррекции формы растра (в качестве последнего требуется два постоянных магнита, как в черно-белом телевизоре); исключить схему размагничивания маски, снизить энергопотребление, уменьшить вес телевизора.

1l37862

csex инп )117862

Фи.Е

1117862
