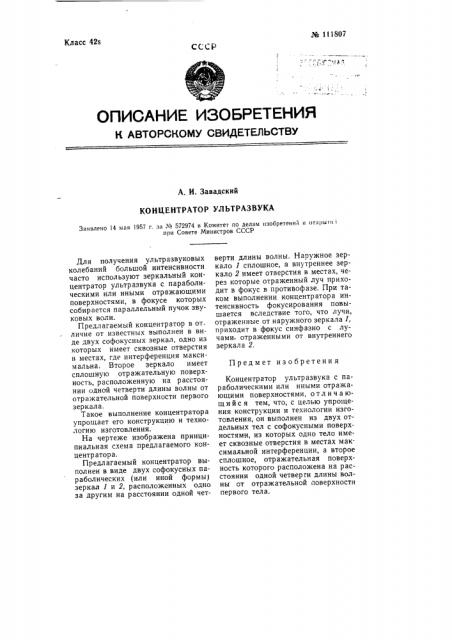

¹ 1!1807

Класс 42s

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

° 1

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. И. Завадский

КОНЦЕНТРАТОР УЛЬТРАЗВУКА

Заявлено 14 мая 1957 г. аа Лое 572974 в Комитет по делам пзобретенил и отнрыгп i при Совете Министров СССР

Предмет изобретения

Для получения ультразвуковых колебаний большой интенсивности часто используют зеркальный концентратор ультразвука с параболическими или иными отражающими поверхностями, в фокусе которых собирается параллельный пучок звуковых волн.

Предлагаемый концентратор в от личие от известных выполнен в виде двух софокусных зеркал, одно из которых имеет сквозные отверстия в местах, где интерференция максимальна. Второе зеркало имеет сплошную отражательную поверхность, расположенную на расстоянии одной четверти длины волны от отражательной поверхности первого зеркала, Такое выполнение концентратора упрощает его конструкцию и технологию изготовления.

На чертеже изображена принципиальная схема предлагаемого концентратора.

Предлагаемый концентратор выполнен в виде двух софокусных параболических (или иной формы) зеркал 1 и 2, расположенных одно за другим на расстоянии одной четверти длины волны. Наружное зеркало 1 сплошное, а внутреннее зеркало 2 имеет отверстия в местах, через которые отраженный луч приходит в фокус в противофазе. При таком выполнении концентратора интенсивность фокусирования повышается вследствие того, что лучи, отраженные от наружного зеркала 1, приходит в фокус синфазно с лучами, отраженными от внутреннего зеркала 2.

Конценгратор ультразвука с параболическими или иными отражающими поверхностями, отличающийс я тем, что, с целью упрощения конструкции и технологии изготовления, он выполнен из двух отдельных тел с софокусными поверхностями, из которых одно тело имеет сквозные отверстия в местах максимальной интерференции, а второе сплошное, отражательная поверхность которого расположена на расстоянии одной четверги длины волны от отражательной поверхности первого тела.
