Узел крепления осадительного электрода

Узел крепления осадительного электрода

Иллюстрации

Показать все

Реферат



УЗЕЛ КРЕПЛЕНИЯ ОСАДИТЕЛЬНОГО ЭЛЕКТРОДА электрофильтра, состоящий из профилированных опорной и оттягиванядей балок, выполненных из теплои электропроводящего полимерного материала, снабженных внутри металлической несущей опорой, полимерных заглушек и многоканальных пластин , образующих осадительный электрод , от ли ч ающийс я тем, что, с целью повышения эффективности электрофильтра и упрощения технологии изготовления, металлическая опора вьшолнена в видепрофиля, anaлогичного профилю спорной и оттягивающей балок, балки снабжены полимерный кожухом с патрубками для ввода и вывода хладагента. (Л f f § чл fffff fe f г t ОС (аь tS у у у у V у-г/ aBR wr.f

„.SU „11 18412 А

СОЮЗ СОЮЕТСКИХ

ПОЗВАВ

РЕСПУБЛИК в 03 С 3/86; В О1 D 35/06

ЮСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДКЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ .ОПИСАНИЕ ИЗОБРЕТЕНИЯ »": .,l

К АВТОРСКОМУ СВОДЕ ГЕЛЬСТВУ -..;,."-":, " /" (21) 3583357/22-26 (22) 25.04.83 (46) 15.10.84. Бюл. У 38 (72) А.Э.Чеботаревский, A.À.Ìomêèí, С.А.Меликсетян, A.Ï.Ëîñîòî, В.В.Ерченков, А.И.Самохвалов, А.З.Мельман, Е.Н.Заяшников, В.Ф.Петрова, В.А.Феркович, А.Г.Сирота, И.П.Полунин, Д;А.Кузовкин, В.Д.Носков и В.Н.Овчинников (53) 621.359.484(088.8) (56) 1. Авторское свидетельство СССР

У 971477, кл. В 01 D 35/06, В 03 6 3/86, 1981. (54) (-57) УЗЕЛ КРЕПЛЕНИЯ ОСАДИТЕЛЬНОГО ЭЛЕКТРОДА электрофнльтра, состоящий из профилированных опорной и оттягивающей балок, выполненных из тепло- и электропроводящего полимерного материала, снабженных внутри металлической несущей опорой, полимерных заглушек и многоканальных пластин, образукщих осадительный электрод, отличающийся тем, что, с целью повышения эффективности электрофильтра и упрощения техно. логии изготовления, металлическая опора выполнена в виде профиля, ана- логичного профилю опорной и оттягивающей балок, балки снабжены полимерныМ кожухом с патрубками дпя ввода и вы вода хладагента.

1 11184

Изобретение относится к газоочистным и пыпеулавливающим аппаратам, предназначенным для очистки технологических. газов в различных отраслях промышпенности — нефтехимической, химической, цветной.и черной металлургии и т.д.

Наиболее близким к изобретению является узел крепления осадительного электрода, состоящий из профилирован- 10 ныл опорной и оттягиваницей балок, выполненных из тепло- и электропроводящего полимерного материала с пазами для осадительного электрода, снабженных внутри металлической не- 15 сущей опорой, полимерных ваглушек и многоканальных пластин, обраэукщих осадительный электрод Ц .

Недостатками известного устройства являются сложная технология изготов- 20 ления экструдированных А-образных полимерных профилей опорной и оттягивающей балок, а также сложных профилей других элементов конструкции, необходимость специального устройства 25 оснастки для их экструзии и затем трудоемкая сборка электродов.

Цель изобретения — повышение эффективности .работы электрофнльтра и упрощение технологии изготовления 30 .осадительного электрода.

Цель достигается тем, что в узле крепления осадительного электрода электрофильтра, состоящем из профилированных опорной и оттягивающей балок, выпапненных из тепло- и электропроводящего полимерного материала, снабженных внутри металлической несущей опорой, полимерных заглушек и многоканальных пластин, об- 40 разующих осадительный электрод, металлическая опора выполнена в виде профиля, аналогично профилю опорной и оттягивающей балок, балки снабжены полимерным кожухом с патрубками для ввода и вывода хладагента.

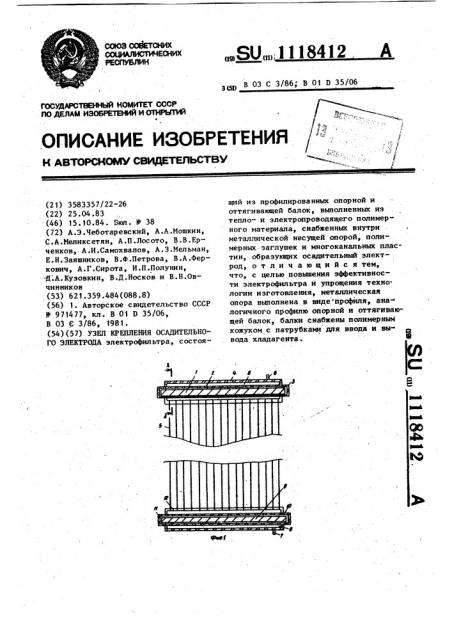

На фиг. 1 показан осадительный е электрод, общий вид на фиг. 2 и 3 разрезы А-А на фиг. 1 соответственно круглого и прямоугольного профиля 0 опорной балки.

Узел крепления осадительного элект рода состоит из несущей металлической опоры 1 заключенной в круглый или прямоугольный полимерный кожух !5 2 из тепло- и электропроводящего полиолефина, снабженный с торцов заглушками 3, опорной балки 4, осади12 2 тельного электрода 5, герметично закрепленного в пазах опорной балки 4, набранного из многоканальных пластин, патрубков 6 и 7 ввода и вывода хладагента, заполняющего объем 8, оттягивающей металлической опоры 9, которая также заключена в круглый или прямоугольный полимерный кожух 10, снабженный с торцов заглушками 11 оттягивающей балки 12 с герметично.закрепленными в ее пазах осадительным электродом 5.

Ф

Изготовление деталей осадительного электрода очень несложно, так как в промышленности имеются в большом количестве формующие головки и устройства для экструдирования и вытяжки полимерных труб или прямоугольных профилей. Узел крепления осадительного электрода легко подвергается унификации и практически состоит из двух деталей — цилиндра — трубы или прямоугольника с разным сечением.

Монтаж y çëà крепления осадитель" ного электрода также прост. В изготовленный полимерный кожух круглого профиля 2 из тепло- и электропроводящего полиолефина устанавливают металлический стержень †. несущую опо" у 1 и с торцов на сварке устанавли-) вают заглушки 3 ° Затем опорную балку

4, выполненную в виде экструдированной трубы, но большего сечения, нарезают на отрезки длиной, равной или большей ширины многоканальной пластины, осадительного электрода 5. Каждую пластину вставляют в выполненный в отрезке трубы паз, который затем герметично заваривают, а концы труб сваривают друг с другом с образованием внутреннего объема 8 между трубами, в который затем подают через патрубок 6 ввода хладагент, например воду.

Охлаждение осадительного электрода электрофильтра хладагентом позволяет повысить эффективность работы электрофильтра, так как счет разности температур поверхности осадительного электрода и окружающей среды возникает термодиффузия (т.е. вво. дится дополнительная сила за счет разности температур). и каплеобразование (например, серной кислоты увеличивается в 1,2-1,3 раза).

Кроме того, охлаждение поверхности осадительного электрода способствует упучшеиию шпамоудаления, при

Неохлаждаемые электроды зле ктрофил ьтра

Начальные характеристики. электрофил ьтра

Характеристика

Охлаждаемые лектроды лектрофипь ра

180

150

175,0

Ток, I А

Напряжение, V кВ 59

52

Фи,2

Вцццпи Заказ 7Q1/6 Ткраж,. 534 Подписное

Филкаа ШШ "Патеат" г Ужгород ул Проектная 4 этом вольтамперные характеристики электрофильтра близки к начальным.

При испытании электрофнльтра с охлаждением и без охлаждения полу чены (после полгода эксплуатации) вольтамперные характеристики (таблица).

Выполнение узла крепления осадительного электрода е возможностью

его охлаждения позволяет,повысить эффективность работы электрофнльтра в 1,5-2,0 раза повысить срок его службы, а также получить ряд других преимуществ.

Электрод состоит из двух взаимозаменяемых унифицированных детапей . труб разного сечения круглого или прямоугольного профиля, которые ис118412 4 пользуются как в опорной, так и в оттягивающей балках многоканальных пластин.

Изготовление этих деталей значительно проще, чем экструдирование

А-образных и П-образных известных профилей. Для изготовления оснастки (профилированной головки и вытяжки) их экструдирование занимает в

10 10-12 раз меньше времени.

Охлаждаемые . осадительные электроды электрофильтра позволяют производить очистку, промышленных газов с

15 высокой температурой.

Устройство узла позволяет повысить плоско-параллельность осадительных электродов электрофильтра.
