Устройство для разметки линий пересечения цилиндрических поверхностей

Устройство для разметки линий пересечения цилиндрических поверхностей

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РАЗМЕТКИ ЛИНИЙПЕРЕСЕЧЕНИЯ ЦИЛИНДРИЧЕСКИХ ПОВЕРХНОСТЕЙ , содержащее основание, вьшолненное в виде переставной каретки , установленную на ней стойку кронштейн, шарнирно соединенный со стойкой и имеющий угломерную шкалу и стержень с чертилкой, отличающееся тем, что, с целью повьш|ения точности разметки, оно. имеет кривошип, шарнирно установленный одним концом на кронштейне посредством ползуна со стопором, поворотный толкатель, одним концом шарнирно связанный со свободным кон:цом кривошипа, рычаг и центрирующее устройство, содержащее опорный стержень с резьбой, две втулки, установ ,ленные на стержне, прижимные колодки и планки, шарнирно связываюсще ; втулки с колодками, приэтом рычаг связан средней частью с опорным стержнем посредством подпружиненной втулки, а концами - со свободным 0) С концом толкателя и со стержнем с чертилкой с помощью переставных втулок .

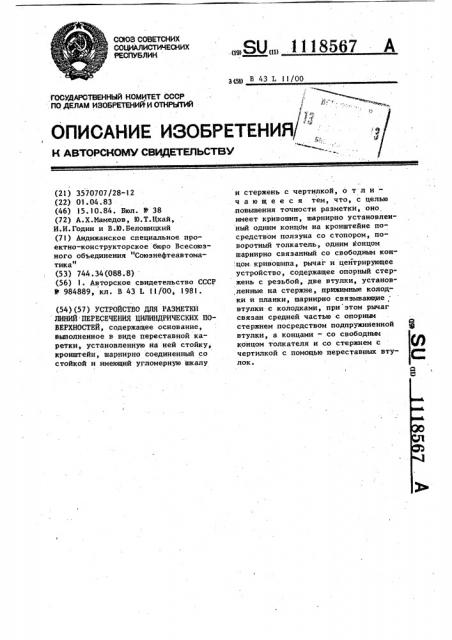

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (д) В 43 ? Il/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ/

К ABTOPCHONV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3570707/28-12 (22) 01..04.83 (46) 15.10.84. Бюл. и 38 (72) А.Х.Мамедов, Ю.Т.Цхай, И.И.Годин и В.Ю.Белошицкий (71) Андижанское специальное проектно-конструкторское бюро Всесоюзного объединения "Союзнефтеавтоматика" (53) 744.34(088.8) (56) 1. Авторское свидетельство СССР

Ф 984889, кл. В 43 II/00, 1981. (54)(57) УСТРОЙСТВО ДЛЯ РАЗМЕТКИ ЛИНИЙ ПЕРЕСЕЧЕНИЯ ЦИЛИНДРИЧЕСКИХ ПОВЕРХНОСТЕЙ, содержащее основание, выполненное в виде переставной каретки, установленную на ней стойку, кронштейн, шарнирно соединенный со стойкой и имеющий угломерную шкалу

„„SU„„111 S567 A и стержень с чертилкой, о т л и— чающее с я тем, что, с целью .повьш ения точности разметки, оно, имеет кривошип, шарнирно установленный одним концбм на кронштейне посредством ползуна со стопором, поворотный толкатель, одним концом шарнирно связанный со свободным концом кривошипа, рычаг и цейтрирующее устройство, содержащее опорный стержень с резьбой, две втулки, установленные на стержне, прижимные колодки и планки, шарнирно связывающие . втулки с колодками, при этом рычаг связан средней частью с опорным стержнем посредством подпружиненной втулки, а концами — со свободным концом толкателя и со стержнем с чертилкой с помощью переставных втулок.

111856

Изобретение относится к чертежным приборам, в частности к устройствам для разметки линий пересечения цилиндрических поверхностей, например труб, и.может быть использовано при прокладке и монтаже различных трубопроводов.

Известно устройство для разметки линий пересечения цилиндрических поверхностей, содержащее основание, 10 выполненное в виде переставной каретки, установленную на ней стойку, кронштейн, шарнирно соединенный со стойкой и имеющий угломерную шкалу и стержень с чертилкой Pl(.

Недостаток известного устройства заключается .в невысокой точности разметки, обусловленной неперпендикулярностью чертилки к размечаемой поверхности.

Цель изобретения — повышение точности разметки.

Для достижения поставленной цели устройство для разметки линий пересечения цилиндрических поверхностей 25 содержащее основание, выполненное в виде переставной каретки, установленную на ней стойку, кронштейн, шарнирно соединенный со стойкой и имеющий угломерную шкалу и стержень

30 с чертилкой, имеет кривошип, шарнирно установленный одним концом на кронштейне посредством ползуна со стопором, поворотный толкатель, одним концом шарнирно связанный со свободным концом кривошипа, рычаг и центрирующее устройство, содержащее опорный стержень с резьбой, две втулки, установленные на стержне, прижимные колодки и планки, шарнирно связывающие втулки с колодками, при этом рычаг связан средней частью с опорным стержнем посредством подпружиненной втулки, а концами — с свободным концом,толкателя и со стержнем с чертилкой с помощью перестав- 45 ных втулок.

На чертеже показано предлагаемое устройство, общий вид.

Устройство для разметки линий пересечения цилиндрических поверхнос- 50 тей содержит основание 1, выполненное в виде переставной каретки, на

7 2 основании I винтом 2 закреплена стойка 3, на которой шарнирно закреплен кронштейн 4, ось которого имитирует

ocb сопрягаемой цилиндрической поверхности с угломерной шкалой 5. Кривошип 6 одним концом шарнирно соединен с кронштейном 4 посредством ползуна 7, а другим - с поворотным толкателем 8, длина кривошипа регулируется перемещением его в ползуне 7 и фиксацией стопором 9. Толкатель 8 посредством переставной втулки с винтом 10 связан с одним концом рычага

ll, середина которого связана с опорным стержнем 12 центрирующего устройства посредством подпружиненной втулки 13. Другой конец рычага 11 связан посредством переставной втулки с винтом 14 со стержнем 15, несущим подпружиненную чертилку 16. Центрирующее устройство содержит установленные на опорном стержне 12 неподвижную втулку 17 и подвижную втулку 18, прижимные колодки 19 и планки 20, шарнирно связывающие втулки 17 и 18 с колодками 19. Опорный стержень 12 имеет резьбу для перемещения втулки 17.

Разметку производят следующим образом.

Устанавливают устройство для разметки на размечаейой цилиндрической поверхности, закрепляя основание 1 и центрирующее устройство. По шкале

5 устанавливают угол пересечения или скрещивание осей цилиндрических поверхностей, а винтом 2 — их смещение. Стопором 9 устанавливают длину кривошипа, равную радиусу сопрягаемой цилиндрической поверхности, а винтами 10 и !4 устанавливают рычаг 8 и конец чертилки 16 от оси стержня 12 на расстояниях, равных радиусу раэмечаемой цилиндрической поверхности.

При повороте рычага 11 вокруг оси опорного стержня 12 конец чертилки 16 вычерчивает на размечаемой цилиндрической поверхности линию ее пересечения с сопрягаемой поверхностью.

Применение предлагаемого устройства позволит повысить качество разметочных работ.

11185б7
