СПОСОБ ИЗГОТОВЛЕНИЯ Н.ЛБИВНОй СВАИ, включающий образование скважины, установку на ее забой .упора с заделанной в него вертикальной арматурой, заполнение скьажины твердеющим материалом , установку допо„1нительного упора, соединение его с вертикальной арматурой и ее натяжение, отличающийся тем, что, с целью повыщения однородности материала ствола и равномерности его обжатия, перед установкой дополнительного упора осуществляют уплотнение твердеющего материала в скважине. (Л 00 N3

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1118742 A з(50 Е 02 D 5/34; E 02 р 5/42

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2996795/29-33 (22) 24.10.80 (46) 15.10.84. Бюл. № 38 (72) И. 3. Гольдфельд и Ю. П. Гуща (53) 624.154.331 (088.8) (56) 1. Патент США № 2963869, кл. 61 — 53, 1960.

2. Едунов Н. Ф., Гопштейн Л. С. Применение буронабивных свай, способных работать при знакопеременных нагрузках, вместо фундаментов и анкерных плит. — «Энергетическое строительство», 1984, № 4 (прототип). (54) (57) СПОСОБ ИЗГОТОВЛЕНИЯ НАБИВНОЙ СВАИ, включающий образование скважины, установку на ее забой .упора с залеланной в него вертикальной арматурой, заполнение скьажины твердеющим материалом, установку дополнительного упора, соединение его с вертикальной арматурой и ее натяжение, отличающийся тем, что, с целью повышения однородности материала ствола и равномерности его обжатия, перел установкой дополнительного упора осуществляют уплотнение твердеющего материала в скважине.

1118742

Изобретение относится к строительству, а именно к изготовлению бетонных и железобетонныхы х свай в грунте.

Известен способ сооружения бетонных свай путем подачи твердеющего материала в предварительно пробуренную скважину, стенки которой укреплены обсадной трубой, причем во время бетонирования трубу извлекают, а затем уплотняют бетон механическим трамбованием (1).

Изготовленные по данному способу сваи не обладают достаточной трещиностойкостью при внецентренных нагрузках и сейсмических воздействиях, что снижает несущую способность сваи.

Наиболее близким к изобретению по технической сущности и достигаемому результату является способ изготовления набивной сваи, включающий образование скважины, установку на ее забой упора с заделанной в него вертикальной арматурой, заполнение скважины твердеющим материалом, установку дополнительного упора, соединение его с вертикальной арматурой и ее натяжение (2) .

Сваи, изготовленные по известному способу, имеют повышенную несущую способность, однако недостатком их является невозможность обеспечения равномерного обжатия твердеющего материала по высоте скважины и однородности материала ствола.

Цель изобретения — повышение однородности материала ствола и равномерности его обжатия.

Указанная цель достигается тем, что согласно способу изготовления набивной сваи, включающему образование скважины, установку на ее забой упора с заделанной в него вертикальной арматурой, заполнение скважины твердеющим материалом, установку дополнительногд упора, соединение его с вертикальной арматурой и ее натяжение, перед установкой дополнительного упора осуществляют уплотнение твердеющего материала в с к в а ж и не.

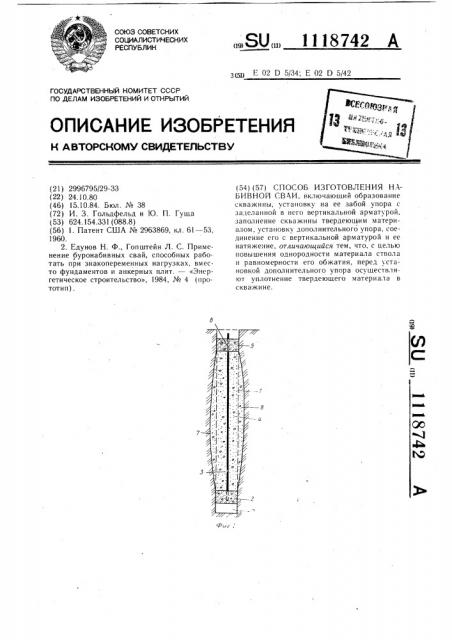

На фиг. 1 схематично изображена свая под низкий ростверк, возводимая предлагаемым способом; на фиг. 2 — то же, под высокий ростверк; на фиг. 3 — то же, свая с каналом для нагнетания твердеющего материала под основной упор.

Предлагаемый способ осуществляют следующим образом.

На забое предварительно пробуренной скважины 1 устанавливают упор 2, с заделанной в него вертикальной арматурой 3.

Затем заполняют скважину твердеющим материалом 4, уплотняют его виброформованием и на поверхности уложенного бетона

1О размещают дополнительный упор 5 со сквозным каналом 6, через который пропускают арматуру 2, непосредственно после бетонирования или набора твердеющим материалом определенной прочности производят стя гивание арматуры для создания предварительного напряжения сжатия в стволе сваи.

В зависимости от консистенции твердеющей смеси, величины предварительного натяжения и времени его передачи на смесь под основным упором 2 образуется полость 7, о а по бокам —. бочкообразные уширения 8, вызывающие дополнительное уплотнение грунта стенок скважины.

В случае высокого ростверка (не показан) в устье скважины на высоту до низа ростверка устанавливают инвентарный воротник 9, который после предварительного натяжения арматуры и твердения смеси снимают.

С целью снижения осадки набивной сваи, возникающей от нагрузки сооружения, исЗО пользуют упоры со сквозными каналами 10.

Перед заполнением скважины 1 твердеющим материалом 4 в ней соосно каналам 10 в упорах 2 и 5 устанавливают трубу 11 и осуществляют нагнетание твердеющего материала под основной упор 2.

Упоры 2 и 5 могут быть выполнены в виде стальных пластин или сборных железобетонных элементов, продольная арматура стержневой, прядевой или проволочной, расположение арматуры — центральное, внецент.

4р ренное, по периметру, в зависимости от нагрузок в обрезе фундамента, конструкции сваи, технологии укладки смеси и пр.

Использование предложенного способа позволяет увеличить несущую способность сваи за счет повышения однородности мате4 риала ствола и равномерности его обжатия.
