Класс 50с, 17о, 50с, 17ао

50с, 18 о № 111875 МГОЮ P

СССР

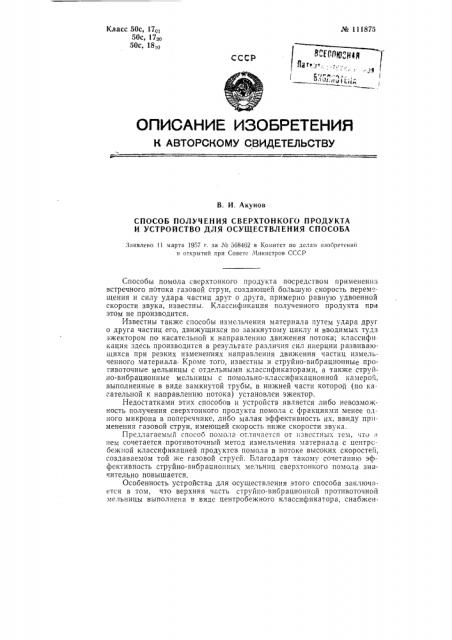

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. И. Акунов

СПОСОБ ПОЛУЧЕНИЯ СВЕРХТОНКОГО ПРОДУКТА

И УСТРОЙСТВО ДЛЯ ОСУЩЕСТВЛЕНИЯ СПОСОБА

Заявлено 11 марта 1957 r. за М 568462 в Комитет по делам изобретении и открытий при Совете Министров СССР

Способы помола сверхтонкого продукта посредством применения встречного потока газовой струи, создающей большую скорость перем.щения и силу удара частиц друг о друга, примерно равную удвоенной скорости звука, известны. Классификация полученного продукта при этом не производится.

Известны также способы измельчения материала путем удара друг о друга частиц его, движущихся Ilo замкнутому циклу и вводимых туда эжектором по касательной к направлению движения потока; классифи кация здесь производится в результате различия сил инерции развивающихся при резких изменениях направления движения частиц измельченного материала Кроме того, известны и струйно-вибрационные противоточные мельницы с отдельными классификаторами, а также струйно-вибрационные мельницы с помольно-классификационной камерой, выполненные в виде замкнутой трубы, в нижней части которой (по касательной к направлению потока) установлен эжектор.

Недостатками этих способов и устройств является либо невозможность получения сверхтонкого продукта помола с фракциями менее одного микрона в поперечнике, либо малая эффективность их, ввиду применения газовой струи, имеющей скорость ниже скорости звука.

Предлагаемь|и спосоо помола отличается от известны.; тем, что и нем сочетается противоточный метод измельчения материала с центрсбежной классификацией продуктов помола в потоке высоких скоростей, создаваемом той же газовой струей. Благодаря такому сочетанию эффективность струйно-вибрационных мельниц сверхтонкого помола значительно повышается, Особенность устройства для осуществления этого способа заключается в том, что верхняя часть струйпо-вибрационной противоточной мельницы выполнена в виде центробежного классификатора, снабженJUb 111875 ,t ного каналайй; соединяющими его с камерами, где происходит смешение исходного материала с газом.

На чертеже изображен разрез устройства, предназначенного для осуществления предлагаемого способа.

Устройство состоит из помольной камеры с классифицирующими каналами 2, камер смешения с эжекторамн >, питающих лотков 4 и инерционных классификаторов 5.

Работа происходит следующим образом: измельчаемый материал поступает с питающих лотков 4 в камеры смешения противоточных эжекторов 8, откуда полученная смесь направляется в помольную кам .pv !; при этом скорость движения частиц будет приближаться к скорости равной двум скоростям звука. Измельчаемые частицы в потоке высоКНх скоростей, создаваемом той же газовой струей, уносят продукт размола в верхнюю часть помольно-классификационной камеры, где, за счет центробежных ускорений, возникающих при резком повороте в каналах 2, подлежащие домолу частицы отделяются и попадают обратно в камеры смешения. Готовый продукт удаляется через инерционные классификаторы х

Предмет изобретения

1. Способ получения сверхтонкого продукта посредством измельчения в потоках двух встречных газовых струй, о тл и ч а ю шийся тем, что, с целью повышения эффективности помола, классификация осуществляется в той же измельчаюшей газовой струе, за счет центрооежных ускорений.

2 Устройство для осуществления способа по п. 1, выполненное в виде струйно-вибрационной противоточной мельницы, о т л и ч а ю щ е е с ч тем, что верхняя часть по „ ;îëüíîé камеры выполнена в виде центробежного классификатора, снаб>кеиного маналами, соединяющими его с камерами смешения исходного материала с газом.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. Г. Голандский Гр. 215

Информационно-издательский отдел. Подп. к печ. 18.111-60 г

Объем 0,17 п. л, Зак. 2532 Тираж 800 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.
