Реферат



КОМПРЕССОРНАЯ ГАЗОПЕРЕКАЧИВАЮЩАЯ СТАНЦИЯ по авт. св. № 556232, отличающаяся тем, что, с целью повышения экономичности на пусковых режимах , станция дополнительно снабжена смешивающим теплообменником, подключенным через запорную арматуру на входе к выхлопу детандеров, а на выходе - к котлуутилизатору . 00 (X)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

-2Б

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 556232 (21) 3415175j24-06 (22) 31.03.82 (46) 15.10.84. Бюл. № 38 (72) М. Б. Щепакин и И. В. Шерстобитов (71) Краснодарский ордена Трудового Красного Знамени политехнический институт (53) 621.438 (088.8) (56) 1. Авторское свидетельство СССР № 556232, кл. F 02 С 6/18, 1976.

„„SU„„1118779 А (54) (57) КОМПРЕССОРНАЯ ГАЗОПЕРЕКАЧИВАЮЩАЯ СТАНЦИЯ по авт. св. № 556232, отличающаяся тем, что, с целью повышения экономичности на пусковых режимах, станция дополнительно снабжена смешивающим теплообменником, подключенным через запорную арматуру на входе к выхлопу детандеров, а на выходе — к котлуутилизатору.

1118779

Составитель А. Булынко

Редактор Н. Швыдкая Техред И. Верес Корректор В. Синицкая

Заказ 7398 24 Тираж 523 Поднисное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к теплоэнергетике и может быть использовано на газотурбокомпрессорных станциях магистральных газопроводов, имеющих котлы-утилизаторы, на пусковых режимах газотурбинных установок.

По основному авт. св. № 556232 известна компрессорная газоперекачивающая станция, содержащая нагнетатели, газотурбинные установки с пусковыми детандерами и котел-утилизатор, установленный на выхлопе газовых турбин, причем детандеры сообщены с выходным паровым коллектором котла-утилизатора трубопроводами с запорными клапанами (11.

Выброс в атмосферу отработавшего в пусковом детандере пара приводит к дополнительным потерям в результате отсутствия утилизации тепла этого пара и требует дополнительных затрат на подготовку химочищенной воды, подаваемой в котел-утилизатор.

При этом не выдерживаются требования по охране воздушного бассейна от вредных выбросов в атмосферу.

Цель изобретения — повышение экономичности компрессорных станций на пусковых режимах.

Поставленная цель достигается тем, что компрессорная газоперекачивающая станция, содержащая нагнетатели, газотурбинные установки с пусковыми детандерами и котел-утилизатор, установленный на выхлопе газовых турбин, в которой детандеры сообщены с выходным паровым коллектором котла-утилизатора трубопроводами с запорными клапанами, дополнительно снабжена смешивающим теплообменником, подключенным через запорную арматуру на входе к выхлопу детандеров, а на выходе — к котлуутилизатору.

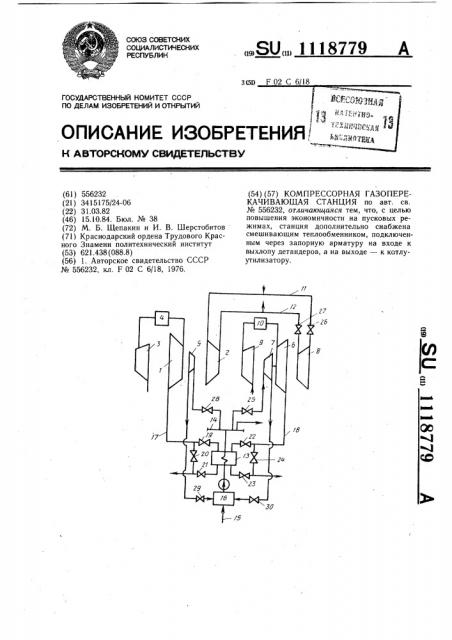

На чертеже представлена схема компрессорной газоперекачивающей станции.

Компрессорная станция содержит газовую турбину 1, нагнетатель 2, компрессор 3, камеру 4 сгорания, пусковой детандер 5 газовой турбины 1, газовую турбину 6 с пусковым детандером 7, нагнетатель 8, компрессор 9, камеру сгорания 10, линию всоса

11, линию нагнетания 12, котел-утилизатор 13, установленный на выхлопе газовых турбин 1 и 6, с выходным паровым коллектором 14 и магистралью 15 подачи питательной воды в него, смешнвающий теплообменник 16, установленный на магистрали 15, газоходы. 17 и 18, шиберы 19 — 24, задвижки 25 — 28, запорные органы 29 и 30.

Компрессорная газоперекачивающая станция работает следующим образом.

Транспортируемый газ по линии всоса поступает в нагнетатель 2, после нагнетателя — в линию нагнетания 12. Воздух подается в компрессор 3, а из него в камеру сгорания 4. Из камеры 4 продукты сгорания поступают в турбину 1. Уходящие газы после турбины 1 проходят в котел-утилизатор 13 по газоходу 17, в котле-утилизаторе генерируется пар, поступающий в выходной коллектор 14, из которого пар подается потребителю. При этом задвижки 28, 25, 26, 27, запорный орган 29 и шиберы 22 и 23 закрыты.

Шиберы 19, 20, 21, 24 открыты. Газовая турбина 6 находится в резерве. Для запуска газовой турбины 6 подают необходимое количество пара из коллектора 14 котла-утилизатора 13 в пусковой детандер 7, открывая задвижку 25. Пар после пускового детандера 7 подают в смешивающий теплообменник 16, установленный на магистрали 15 подачи питательной воды в котел-утилизатор 13. При этом запорный орган 30 открыт.

Пусковой детандер 7 приводит в движение турбину 6. Уходящие газы после турбины 6 сбрасываются во время пуска через шибер 24 помимо котла-утилизатора 13. Перед выходом турбины 6 на рабочий режим закрывают задвижку 25 и открывают задвижки 26, 27 и шиберы 22, 23, прикрывая шибер 24 и запорный орган 30.

Аналогично осуществляют пуск газовой турбины 1 из холодного состояния.

Использование изобретения позволяет повысить экономичность компрессорной станции при пусковых режимах за счет утилизации отработавшего в детандере пара и уменьшения затрат на подготовку и подачу химочищенной воды в тепловой цикл котла-утилизатора,
