Кассета для носителя магнитной записи

Иллюстрации

Показать все

Реферат



КАССЕТА ДЛЯ НОСИТЕЛЯ МАГНИТНОЙ ЗАПИСИ, содержащая наружную стенку с выполненным в ней прямоугольным индикаторным окном, отличающая с я тем, что, с целью обеспечения возможности считывания исходной режимной информации при автоматическом включении кассетного магнитофона, внее введены индикаторный элемент, размещенный запод : 7 .,/ лицо в индикаторном окне с возможностью скользящего перемещения и фиксации в нем по крайней мере в двух различных положениях, опорная панель, выполненная с выступом и установленная внутри кассеты со стороны ивдикаторного окна, и пластина со скошенной кромкой и канавкой, скрепленная с индикаторным элементсн 1, при этом выступ опорной панели сопряжен с канавкой пластины, лицевая поверхность индикаторного элемента выполнена с выемкой, индикаторый элемент выполнен длиной в направлении скользящего перемещения, не превышающей половины длины индикаторного Окна в том же направлений, причем индиСУ ) каторное окно выполнено в углу большей наружной стенки кассеты или на средней наружной стенке кассеты, а на меньшей наружной стенке кассеты несимметрично выполнен направляющий паз. со Од

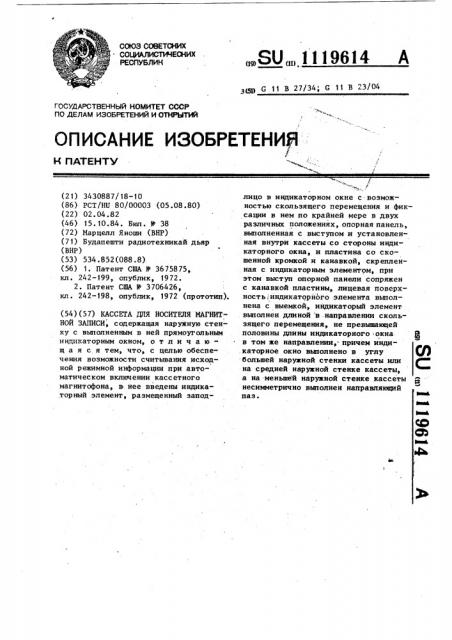

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 3430887/18-10 (86) РСТ/HU 80/00003 (05.08.80) (22) 02.04.82 (46) 15.10.84. Бюл. У 38 (72) Марцелл Яноши (BHP) (71) Будапешти радиотехникай дьяр (BHP) (53) 534.852(088.8). (56) 1. Патент США У 3675875 ° кл. 242-199, опублик, 1972.

2. Патент США У 3706426, кл. 242-198, опублик, 1972 (прототип). (54)(57) КАССЕТА ДПЯ НОСИТЕЛЯ МАГНИТНОЙ ЗАПИСИ, содержащая наружную стенку с выпапненным в ней прямоугольным индикаторным окном, о т л и ч а ющ а я с я тем, что, с целью обеспечения возможности считывания исход/ ной режимной информации при автоматическом включении кассетного магнитофона, в нее введены индикаторный элемент, размещенный запод„.SU„„, И 19614 А з,,5д G 11 В 27/34; С 11 В 23/04,<

У лицо в индикаторном окне с возможностью скользящего перемещения и фик сации в нем по крайней мере в двух . различных положениях, опорная панель, выпапненная с выступом и установленная внутри кассеты со стороны индикаторного окна, и пластина со скошенной кромкой и канавкой, скрепленная с индикаторным элементом, при этом выступ опорной панели сопряжен с канавкой пластины, лицевая поверхность, индикаторйого элемента выполнена с выемкой, индикаторый элемент выполнен длиной в .направлении скользящего перемещения, не превьппающей половины длины индикаторного: окна в том же направлении, причем инди,каторное окно выполнено в углу большей наружной стенки кассеты или на средней наружной стенке кассеты, а на меньшей наружной стенке кассеты несимметрично выполнен направляющий паз.

1119614

Изобретение относится к кассетам для носителей магнитной записи или в виде магнитной ленты или гибкого магнитного диска и может быть использовано в кассетных магнитофонах с ав—

5 томатически устанавливаемым режимом работы согласно считываемой информации на индикаторном блоке кассеты.

Известна кассета для гибкого магнитного носителя информации, содержа; 10 щая наружную стенку с выполненным в ней индикаторным окном P1).

Недостатком конструкции такой кассеты является невозможность использования ее в магнитофоне с автоматичес-15 ким включением требуемого режима работы из-за невозможности установки в индикаторном окне требуемой информа— ции о режиме работы.

Наиболее близкой по технической сущности к изобретению является кассета для гибкого магнитного носителя информации, содержащая наружную стенку с выполненным в ней прямоугольным индикатор ным окном 1 2 3, 25

Ф

Недостатком конструкции такой кассеты также является невозможность фиксации исходной определенной режимной информации на кассете, например„ о типе магнитного носителя, режимах

30 записи или воспроизведения для даль— нейшего считывания ее при автоматическом включении кассетного магнитофона.

Целью изобретения является обеспечение возможности считывания исходной режимной информации при автоматичес— ком включении кассетного магнитофона.

Поставленная цель постигается тем, что в кассету для носителя магнитной записи, содержащей наружную стенку с выполненным в ней прямоугольным индйкаторным окном, введены индикаторный элемент, размещенный заподлицо в ин-. дикаторном окне с возможностью скользящего перемещения и фиксации в нем по крайней мере в двух различных положениях, опорная панель, выполненная с выступом и установленная внутри кассеты со стороны индикаторного окна, и пластина со скошенной кромкой и ка- 0 навкой, скрепленная с индикаторным элементом, при этом выступ опорной панели сопряжен с канавкой пластины, лицевая поверхность индикаторного элемента выполнена с выемкой, инди- 55 каторный элемент выполнен длиной в направлении скользящего перемещения, не превышающей половины длины индикаторного окна в том же направлении, причем индикаторное окно выполнено в углу большей наружной стенки кассеты или на средней наружной стенке кассеты, а на меньшей наружной стенке кассеты несимметрично выполнен направляющий паз.

На фиг. 1 представлена аксонометрия кассеты с индикаторным элементом согласно изобретению на средней ее стенке; «а фиг. 2 — аксонометрия кассеты, заряженной гибким магнитным диском с индикаторным элементом на ее большей наружной стенке; на фиг. 3 то же, вид сверху; на фиг. 4 — разрез А-А на фиг. 3, частично в разрезе; на фиг. 5 — кассета, показанная на фиг. 3, вид снизу; на фиг. 6 аксонометрия стенки кассеты с индикаторным о". ом для расположения индикаторного блока согласно изобретению; на фиг. 7 — аксонометрия пластины, скрепленной с индикаторным элементом; на фиг. 8 — аксонометрия опорной панели.

Кассета 1 для носителя магнитной записи имеет форму параллелепипеда и содержит большую по площади наружную стенку 2, среднюю по площади наружную стенку 3 и меньшую стенку 4. Прямоугольное индикаторное окно 5 (фиг. 6) может быть выполнено в углу большей стенки или на средней наружной стенке кассеты (фиг. 1 и фиг. 2), в которое установлен индикаторный элемент 6 (фиг.7), скрепленный с пластиной 7. Индикаторный элемент 6 выполнен с выемкой 8, а пластина 7 — с канавкой 9 и скошенной кромкой 10. Пластина

7 с индикаторным элементом 6 укреплена в индикаторном окне 5 заподлицо наружной стенки кассеты посредством onорной панели 11 (фиг. 8), выполненной с выступом 12 и установленной внутри кассеты. Пластина 7 установлена с возможностью скользящего перемещения вдоль индикаторного окна

5 и может иметь два фиксированных положения в окне благодаря сопряжению выступа 12 опорной панели 11 с канавкой 9 или кромкой 10 пластины 7.

На меньшей наружной стенке 4 кассеты выполнен несимметрично направляю= щий паз 13 (фиг ° 2, фиг. 3, фиг. 5) .

Длина индикаторного элемента 6 в направлении перемещения не превышает половины длины индикаторного окна в том же направлении.

9614

4 опрепеляется количеством требуемых для индикации характеристик магнитофона.

Б лаголаря несимметричному расположению направляющего паза 13 можно вставлять такие кассеты, заряженные гибким магнитным носителем в соответствующее хранилище кассет. Если в хранилище кассет (не показано) предусмотрен соответствующий направляющий стержень, который плотно вхо— дит в направляющие пазы 13 кассет, вставленных в хранилище, то тогда установка кассет может быть произведена только с заданным относительным положением кассеты по отношению к хранилищу. Наличие несимметричного направляющего паза 13 по всей длине стороны предпочтительно в случае автоматизации хранения кассет пото—

1 му что он позволяет производить поперечное скользящее перемещение кассет в хранилище и делает невозможным неправильную установку кассеты в хранилище.

Та аким образом, предложенная конструкция кассеты позволяет использование ее в магнитофонах с элементами автоматического включения режимов работы магнитофона.

3 111

Кассета для носителя магнитной записи с индикаторным элементом работает следующим образом.

В одном из фиксированных положений, например когда выступ 12 опорной панели 11 входит в зацепление с канавкои 9 пластины 7, индикаторный элемент 6 расположен в одной стороне индикаторного окна 5, обозначая тем самым определенную информацию 10 (о типе а м гнитного носителя, разрешение или запрещение дальнейшей записи и т.п.) .п.) . При помещении такой кассеты в магнитофон (не показано) специальным средством может быть обна- 15 ружено углубление с того или иного края индикаторного окна и подана автоматически команда на включение соответствующего режима. Для установки индикаторного элемента 6 в в другое 20 положение прилагают усили ие к индика= торному элементу 6, для чего в нем выполнена выемка 8, при этом пластина 7 выхо одит из зацепления с опорной панелью 11 и на начи нает скользит ь вдоль 25 нее до фиксации выступа 12 опорной, панели 11 со скошенной кромкой 10 пластины 7.

Числ сло индикаторных устройств, расположенных рядсм друг с другом (фиг. 2), З0

1319614

1119614
