М 111966
Класс 85с, 6е
СССР
П 1тг

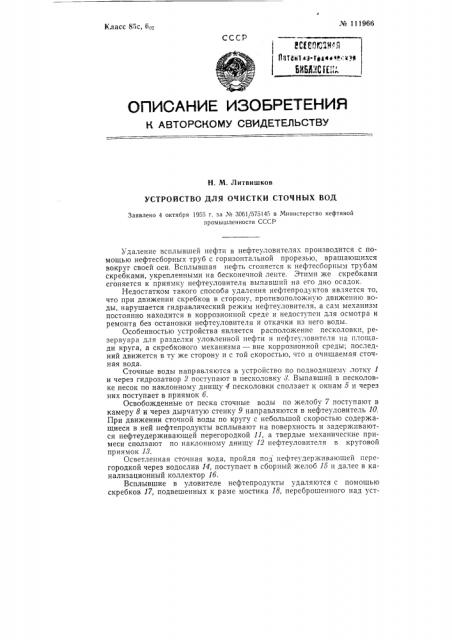

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Н. М. Литвишков
УСТРОЙСТВО ДЛЯ ОЧИСТКИ СТОЧНЫХ ВОД
Заявлено 4 октября 1955 г, за М 3061/575145 в Министерство нефтяной промышленности СССР
Удаление всплывшей нефти в нефтеуловителях производится с помощью нефтесборных труб с горизонтальной прорезью, вращающихся вокруг своей оси. Всплывшая нефть сгоняется к нефтесборным трубам скребками, укрепленными на бесконечной ленте. Этими же скребками сгоняется к приямку нефтеуловителя выпавший íà его дно осадок.
Недостатком такого способа удаления нефтепродуктов является то, что при движении скребков в сторону, противоположную движению воды, нарушается гидравлический режим нефтеуловителя, а сам механизм постоянно находится в коррозионной среде и недоступен для осмотра и ремонта без остановки нефтеуловителя и откачки из него воды.
Особенностью устройства является расположение песколовкн, резервуара для разделки уловленной нефти и нефтеуловителя «а площади круга, а скребкового механизма — вне коррозионной среды; последний движется в ту же сторону и с той скоростью, что и очищаемая сточная вода.
Сточные воды направляются в устройство по подводяшему лотку 1 и через гидрозатвор 2 поступают в песколовку о . Выпавший в песколовке песок по наклонному днищу 4 песколовки сползает к окнам 5 и через них поступает в приямок б.
Освобожденные от песка сточные воды по желобу 7 поступают в камеру 8 и через дырчатую стенку 9 направляются в нефтеуловитель 10, При движении сточной воды по кругу с небольшой скоростью содержащиеся в ней нефтепродукты всплывают на поверхность и задерживаются нефтеудерживающей перегородкой 11, а твердые механические примеси сползают по наклонному днищу 12 нефтеуловителя в круговой приямок 18.
Осветленная сточная вода, пройдя под нефтеудержнвающей перегородкой через водослив 14, поступает в сборный желоб 15 и далее в канализационный коллектор 1б.
Всплывшие в уловителе нефтепродукты удаляются с помощью скребков 17, подвешенных к раме мостика 18, переброшенного над уст№ 111966 ройством. Скребки 17 подвешены шарнирно на каждом конце мостика и могут свободно вращаться на 90 . По бокам скребка имеются пружины (не показанные на чертеже), прижимающие скребок к стенкам нефтеуловителя.
Мостик 18 опирается на тележки 19, движущиеся по рельсовому пути 20, уложенному по периметру внешней стенки нефтеуловителя; в центре устройства мостик опирается на ось 21. Таким образом мостик может совершать непрерывное круговое движение. Мостик приводится в движение электродвигателем 22, установленным на одном его конце, через редуктор 28. Электродвигатель и редуктор подбираются таким образом, чтобы скорость движения мостика примерно соответствовала скорости движения воды в уловителе.
Скребки сгоняют пленку нефти к нефтесборному желобу 24. Последний может свободно поворачиваться на некоторый угол вокруг своей продольной оси и возвращаться в первоначальное положение под действием противовеса 25. Под мостиком, в месте подвески скребка, закреплена планка (на чертеже не показана), нажимающая на рычаг 2б и поворачивающая его и связанный с ним желоб на определенный угол. При этом кромка желоба погружается под уровень жидкости, а пленка нефти сливается в желоб.
После того как планка сойдет с рычага, желоб под действием противовеса примет исходное положение.
Для переброски скребков через препятствия, встречаемые на их пути (нефтесборный желоб, нефтеудерживающая перегородка, подводящий лоток и др.), над упомянутыми препятствиями устроены две планки 27. Подвешенный шарнирно скребок имеет у нижней кромки два колесика 28. При подходе к препятствию колесики скребка скользят по планке 27, обходя препятствия.
Осадок из песколовки удаляется стационарным гидроэжектором (не показанным на чертеже), осадок из нефтеуловителя удаляется с помощью гидроэжектора (не показанного на чертеже), подвешенного к мостику.
Нефтепродукты из нефтесборного желоба поступают в разделочный резервуар 29, расположенный между стенкой песколовки и стенкой нефтеуловителя.
Предмет изобретения
Устройство для очистки сточных вод с применением песколовки, отстойников и нефтеуловителя со скребковым механизмом, предназначенным для сгона слоя нефтепродукта, отл и ч а ю щ ее с я тем, что, с целью более полного улавливания нефтепродукта и наименьшего его обводнения, канализационные сооружения расположены радиально на площади круга, а нефтеуловитель выполнен в виде кольца, охватывающего эти сооружения, и снабжен скребковым механизмом, вынесенным, с целью облегчения осмотра, ремонта и увеличения срока его работы, из коррозионной среды и совершающим вращательные движения в ту же сторону и с той же скоростью, что и сточные воды, проходящие через канализационные сооружения и нефтеуловитель. № 111966
