Устройство для резки листового материала

Устройство для резки листового материала

Иллюстрации

Показать все

Реферат



I, УСТРОЙСТВО ДЛЯ РЕЗКИ ЛИСТОВОГО МАТЕРИАЛА в виде ножниц, включающих станину с закрепленным на ней неподвижным ножом и подвижную ножевую балку с ножом, и механизма поддержки листового материала, со- . держащего расположенные параллельно ножевой балке штанги, поддерживатёли для листового материала, подвешенные на штангах посредством перед-. них и задних подвесок с возможностью регулировочного перемещения по ним вдоль ножевой балки и поворота вокруг оси, перпендикулярной ей, и выполненные с несколькими опорными поверхностями и размещенными на них с возможностью регулировочного перемещения в направлении, перпендикулярном ножевой балке., упорами, ;И ограничители установленные с возможностью взаимодействия с опорными поверхностями поддерживателей, отличающееся тем, что, с целью повышения надежности, штанги закреплены неподвижно на станине ножниц, а ограничители размещены на передних подвесках поддерживатеС/} .лей, выполнены подпружиненными относительно Щтанги и установлены с возможностью взаимодействия с ножевой балкой ножниц и возвратноО поступательного перемещения в плосС кости , параллельной последней. и

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (191 (È}

1 790 А

В 23 D 15/08; В 23 D 33/02

»

Д

ОПИСАНИЕ ИЗОБРЕТЕНИЙ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

Фриj

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

f10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3633729/25-27 (22) 19.08.83 (46) 23.10.84. Бюл. Ф 39 (72) Н.М.Клепов и В.И.Стасюк (71) Филиал Проектно- конструкторского бюро по механизации энергетического строительства "Проектэнерговентиляция" (53) 621.967(088.8) (56) 1. Авторское свидетельство СССР 1 по.заявке Ф 3532476/25-27, кл. В 23 D 33/02, 06.01.83 (прототип), (54)(57) 1. УСТРОЙСТВО ДЛЯ РЕЗКИ ЛИСТОВОГО МАТЕРИАЛА в виде ножниц, включающих станину с закрепленным на ней неподвижным ножом и подвижную . ножевую балку с ножом, и механизма поддержки листового материала, со.держащего расположенные параллельно ножевой балке штанги, поддерживатели для листового материала, подвешенные на штангах посредством перед-. них и задних подвесок с возможностью регулировочного перемещения по ним вдоль ножевой балки и поворота вокруг оси, перпендикулярной ей, и выполненные с несколькими опорными поверхностями и размещенными нз них с возможностью регулировочного перемещения в направлении, перпендикулярном ножевой балке,, упорами,,и ограничители, установленные с возможностью взаимодействия с опорными поверхностями поддерживателей, о т л и ч а ю щ е е с я тем, что, с целью повьш ения надежности, штанги закреплены неподвижно на станине ножниц, а ограничители размещены на передних подвесках поддерживате,лей, выполнены подпружиненными относительно штанги и установлены с возможностью взаимодействия с ножевой балкой ножниц и возвратнопоступательного перемещения в плоскости, параллельной последней.

1119790

2. Устройство по п.l, о т л и ч а ю щ е е с я тем, что ограничители снабжены пластинами, эакрепленИзобретение относится к обработке металлов давлением, а точнее к ножницам для резки листового материала с приспособлением для поддержки листового материала, и может быть использовано в заготовительном производстве.

Наиболее близким по технической сущности и достигаемому результату является устройство для резки лис- 10 тового материала в виде ножниц, вклю- чающих станину с закрепленным на ней неподвижным .ножом и подвижную ножевую балку с ножом, и механизма поддержки листового материала, содержащего расположенные параллельно ножевой балке штанги, поддерживатели для листового материала, подвешенные на штангах посредством передних и задних подвесок с возможостью регулировочного перемещений о ним вдоль ножевой балки и поворо4а вокруг оси, перпендикулярной ей, и выполненные с несколькими опорными поверхностями и размещенными на них с возможностью регулировочного перемещения в направлении, перпендикулярном ножевой балке, упорами, и ограничители, установленные с возможностью взаимодействия с опорными, поверхностями поддерживателей fl) .

Однако для известного устройства характерны сложность конструкции, недостаточная надежность в работе, так как во время работы ножниц при отсутствии отрезанной заготовки на поддерживателях, т.е. при обрезке, например, переднего конца листового материала, не происходит поворота поддерживателей на 90, и при дви- 4О женин ножевой балки вверх боковые грани стоящих вертикально опорных поверхностей поддерживателей могут войти в контакт с верхними частями ограничителей, что приводит к полом-. 4> ке устройства, не позволяет производить отрезку листов малой длины, так ными наклонно относительно оси перемещения ограничителей в верхних частях последних. как конструктивно невозможно установить поддерживатели в непосредствен« ной близости от ножевой балки, при резке листа поддерживатель вместе с ножевой балкой опускается, вследствие чего лист провисает °

Целью изобретения является повышение надежности работы устройства.

Поставленная цель достигается тем, что в устройстве для резки листового материала в виде иожйиц, включающих станину с закрепленным на ней неподвижным ножом и подвижную ножевую балку с ножом, и механизма поддержки листового материала, содержащего расположенные параллельно ножевой балке штанги, аоддержйватели для листового материала, подвешенные на .штангах посредством передних и задних под, весок с возможностью регулировочного перемещения по ним вдоль ножевой бал" ки и поворота вокруг оси, перпендикулярной ей, и выполненные с несколькими опорными поверхностями и размещенными на них с возможностью регулировочного перемещения в направлении, перпендикулярном ножевой балке, упорами, и ограничители, установленные с возможностью взаимодействия с опорными поверхностями поддерживателей, штанги закреплены неподвижно на станине ножниц, à ограничители размещены на передних подвесках под" держивателей, выполнены подпружиненными относительно штанги и установлены с возможностью взаимодействия с ножевой балкой ножниц и воэВратнопоступательного перемещения в плоскости, параллельной последней.

Ограничители снабжены пластинами, закрепленными наклонно относительно оси перемещения ограничителей в верхних частях последних.

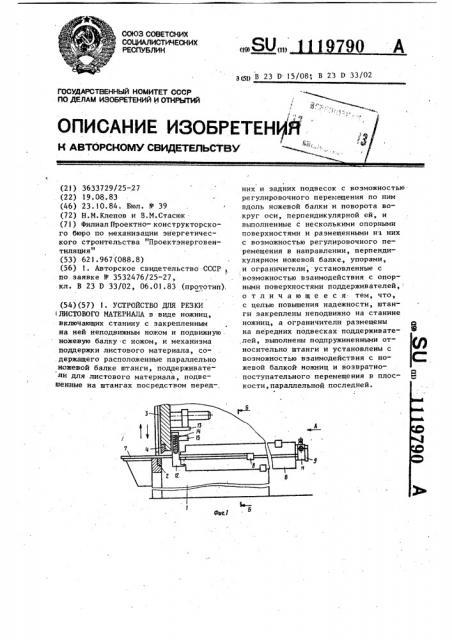

На фиг.l изображено устройство для резки листового материала, общий вид; на фиг.2 — вид А на фиг.l; на фиг.3.- разрез Б-Б на фиг.1, при

1119790 4 тикально действующие на оси подцер живателей нагрузки, что также может .привести к поломке устройства.

Устройство работает следующим образом.

25 верхнем положении ножевой балки; на фиг.4 — то же, при нижнем положении ножевой балки; на фиг.5 — разрез,В-В на фиг.3.

Устройство для резки листового материала в виде ножниц, включающих станину I, неподвижный нож 2, размещенный на станине, подвижную ножевую балку 3 с ножом 4, штанги 5, расположенные параллельно ножевой балке 3, поддерживатели 6 для листового материала 7, имеющие несколько опорных поверхностей, в данном случае четыре. Поддерживатели 6 снабжены регулируемыми упорами 8, выполненными с возможностью регулирования в направлении, перпендикулярном ноmesoN балке 3. На осях поддерживателей 6 установлены храповые механизмы 9.

Поддерживатели 6 подвешены на поперечных штангах 5 с возможностью регулировочного перемещения посредством передних 10 и задних 11 подвесок вдоль штанг 5, и поворота вокруг оси, перпендикулярной ножевой балке 3. Ограничители 12 установлены на передних подвесках 10 поддерживателей 6 с возможностью возвратно-поступательного перемещения, в плоскости, параллельной ноже30 вой балке 3, взаимодействия с опорными поверхностями поддерживателей

6 и плитой 13 ножевой балки 3, и ,снабжены пружинами 14 возврата, посредством которых они подпружийены 35 к штангам 5.

Штанги 5 закреплены неподвижно на станине 1 ножниц. Верхние части ограничителей 12 снабжены пластинами

15, которые неподвижно закреплены, 40 в данном случае приварены к ограни1

О чителям 12 под углом К 15-35 к вертикальной плоскости, который выбран из следующих соображений.

Если угол (15, то ограничите- 45

0 ли не обеспечивают поворот поддерживателей на угол, позволяющий избежать контакта боковых граней нижних вертикально стоящих опорных поверхностей поддерживателей с нижними у» частями ограничителей, что при ходе ножевой балки вверх может привести к поломке устройства.

Если угол ) 350 то при контак- 5S те верхних частей ограничителей с опорными поверхностями поддерживателей возможны дополнительные, верПеремещением подвесок 10 и 11 по штангам 5, неподвижно закрепленным на станине I ножниц, поддержива- тели 6 и ограничители 12 устанавливают на расстоянии, соответствующем ширине разрезаемого листового материала Р.

° .Листовой материал 7, скользя по опорным поверхностям поддержива-, г телей б,доводится до регулируемых упоров 8.

Включаются ножницы, и после прижима листа ножевая балка 3 с ножом 4 перемещается в нижнее положение к нижнему ножу 2.

Плита 13 ножевой балки 3 воздействует на ограничители 12, сжимая пружину 14. Ограничители 12 скользят по нижним вертикальным опорным поверхностям поддерживателей 6. Затем нижние части ограничителей 12 выходят из контакта с нижними опорными поверхностями поддерживателей 6.

Пластины 15 ограничителей 12 начинают взаимодействовать с верхними вертикально стоящими опорными поверхностями поддерживателей, поворачивая их на 15-35

Затем, после отрезки заготовки, под действием ее веса происходит по-. ворот поддерживателей 6 до 80о. По-

I вороту поддерживателей более 80 препятствуют верхние пластины 15 ,ограни ителей 12. г

Храповые механизмы 9 устраняют отскок поверхностей поддерживателей

6 от соударения с пластинами 15 ограничителей 12. Заготовка беспрепятственно соскальзывает с поверхностей поддер кивателей 6 в стопу (не показана) После этого ножевая балка 3 начинает движение вверх, пружины

14 возврата перемещают вверх ограничители 12. Нижние части ограничителей 12 выравнивают поддерживатели

6 для приема новой заготовки, при этом следующие опорные поверхности поддерживателей 6 для приема новой заготовки -имеют регулируемые упоры

8, установленные на другой размер.

Далее цикл повторяется. 3а полный

1119790 оборот подцерживателей можно получить четыре различных по длине заготовки.

Поворот поддерживателей на 90О происходит прн каждом ходе ножевой балки независимо от наличия отрезанной заготовки на поддерживателях, что полностью исключает возможность поломки устройства и соответственно, повышает надежность работы предлагаемого устройства по сравнению с известным.
