ЗАМОК, содержащий корпус с прорезью под ключ, установленный в корпусе подпружиненный ригель с выступом и механизм перемещения ригеля, содержащий ключ, имеющий стержень и откидную бородicrcrnMeAi ,3 . ItXffMUK KAiJ « бЯБЛНОТЕКА ку для взаимодействия с выступом ригеля. отличающийся тем, что, с пелью повыщения секретности, механизм перемещения ригеля имеет средство нагрева ключа, содержащее размещенный напротив прорези под ключ нагревательный элемент с каналом для прохода и размещения соответственно бородки и стержня ключа и выключатель, электрически связанный с нагревательным элементом и размещенный по ходу введения ключа, при этом выполнен из материала, обладающего эффектом памяти формы, и имеет BbiCTvn для контакта с выключателем. (Л ю 00 to

„„SU„„1120082

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С0

CD

5 фиг /

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2! ) 3605532/28-! 2 (22) 13.06.83 (46) 23.10.84. Бюл. № 39 (72) М. А. Фукс, С. П. Темский, Я. М. Столяревский и О. А. Янчук (53) 683.33(088.8) (56) 1. Патент СССР № 7473, кл. Е 05 В 63/04, 1926, (54) (57) ЗАМОК, содержащий корпус с прорезью под ключ, установленный в корпусе подпружиненный ригель с выступом и механизм перемещения ригеля, содержащий ключ, имеющий стержень и откидную бород3(5D Е 05 В 19/26: Е 05 В 63!04

K) для взаимодействия с выступом ригеля. отличающийся тем, что, с нельк повышения секретности, механизм перемещения ригеля имеет средство нагрева ключа, содержащее размещенный напротив прорези под ключ нагревательный элемент с каналом для прохода и размещения соответственно бородки и стержня ключа и выключатель, электрически связанный с нагревательным элементом и размещенный по ходу введения ключа. при этом ключ выполнен из материала, обладающего эффектом памяти формы, и имеет выступ для контакта с выключателем.

1120082

Изобретение относится к запирающим устройствам, в частности к замкам для дверей, сейфов, и может быть использовано в хранилищах, архивах, сейфах и т.п.

Известен замок, содержащий корпус с прорезью под ключ, установленный в корпусе подпружиненный ригель с выступом и механизм перемещения ригеля, содержащий ключ, имеющий стержень и откидную бородку для взаимодействия с выступом ригеля !1) .

Известный замок имеет недостаточную секретность.

Цель изобретения — повышение секретности.

Поставленная цель достигается тем, что в замке, содержащем корпус с прорезью под ключ, установленный в корпусе подпружи-ненный ригель с выступом и механизм перемещения ригеля, содержащий ключ, имеющий стержень и откидную бородку для взаимодействия с выступом ригеля, механизм перемещения ригеля имеет средство нагрева ключа, содержащее размещенный напротив прорези под ключ нагревательный элемент с каналом для прохода и размещения соответственно бородки и стержня ключа и выключатель, электрически связанный с нагревательным элементом и размещенный по ходу введения ключа, при этом ключ выполнен из материала, обладающего эффектом памяти формы, и имеет выступ для контакта с выключателем.

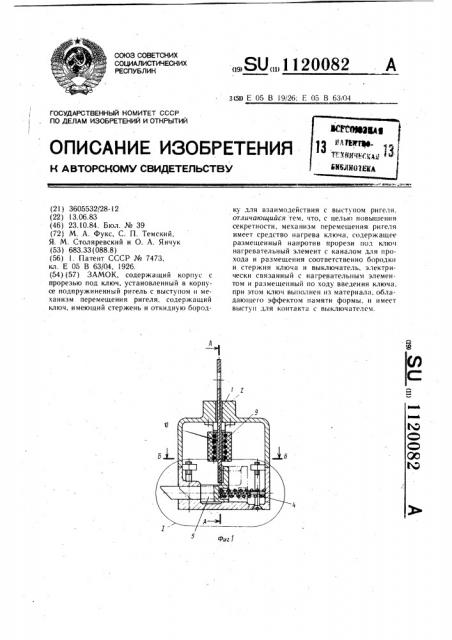

На фиг. 1 представлен замок, продольный разрез; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1; на фиг. 4 — узел на фиг. 1 (щеколда в открытом положении под действием отогнутой бородки ключа).

Замок содержит корпус 1 с прорезью 2 под ключ 3, установленный в корпусе подпружиненный пружиной 4 ригель 5 с выступом 6. Механизм перемещения ригеля содержит ключ, имеющий стержень 7 и откидную бородку 8 для взаимодействия с выступом 6 ригеля, а также средство нагрева ключа, содержащее размещенный напротив прорези под ключ нагревательный элемент 9 с каналом 10 для прохода и размещения соответственно бородки 8 и стержня 7 ключа 3 и выключатель 11, электрически связанный с нагревательным элементом 9 и размещенный по ходу введения ключа. Ключ 3 вы1О полнен из материала, обладающего эффектом памяти формы, и имеет выступ 12 для контакта с выключателем.

Корпус состоит из нижней и верхней частей, соединяемых между собой винтом 13, ввернутыми в бобышки 14. В нижней части корпуса 1 имеется отверстие 15 для ригеля 5.

Замок работает следующим образом.

Ключ 3 вставляется в корпус I через прорезь 2 и воздействует выступом 12 на выключатель 11, который замыкает электрическую цепь нагревательного элемента 9.

Бородка 8 ключа 3 под действием температуры деформируется по заранее заданной форме, т.е. отклоняется от стержня 7, как показано на фиг. 4, и отодвигает ригель 5, воздействуя на его выступ 6, сжимая возвратную пружину 4 и открывая этим замок.

Для закрывания замка необходимо ключ 3 немного выдвинуть, тем самым разомкнуть контакты выключателя 11, разорвав цепь нагревательного элемента 9.

ЗО После остывания бородка 8 принимает первоначальную плоскую форму заподлицо со стержнем 7 ключа и вынимается из прорези 2 корпуса I. Ригель 5 под действием пружины 4 возвращается в первоначальное

35 положение — замок закрыт.

Предлагаемая конструкция механизма перемещения ригеля позволяет исключить из замка большое количество деталей, что приводит к упрощению конструкции и, в целом, к повышению надежности работы замка.
