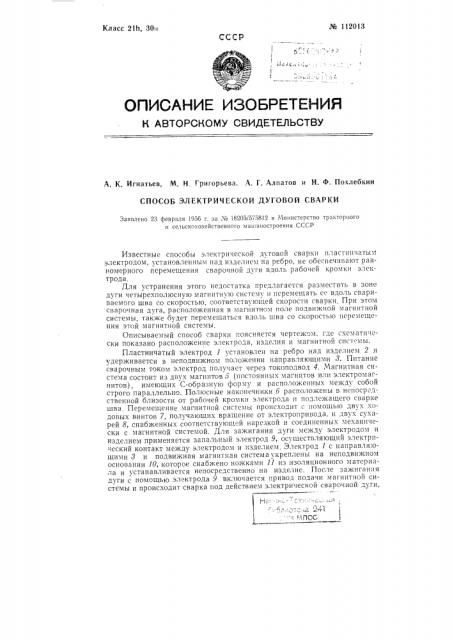

Класс 21h, 30 0

Ж 112013

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. К. Игнатьев, М. Н Григорьева, А. Г. Алпатов и И. Ф, Похлебкин

СПОСОБ ЭЛЕКТРИЧЕСКОЙ ДУГОВОЙ СВАРКИ

Заявлено 23 февраля 1956 г. за ¹" 18205!575812 в Министерство тракторного и сельскохозяйственного гяагииностроения СССР

Н, t

Известные способы электрической дуговой сварки пластинчатым электродом, установленным над изделием на ребро, не обеспечивают равномерного перемещения сварочной дуги вдоль рабочей кромки электрода, Для устранения этого недостатка предлагается разместить в зоне дуги четырехполюсную магнитную систему и перемещать ее вдоль свариваемого шва со скоростью, соответствую1цей скорости сварки, При этом сварочная дуга, расположенная в магнитном поле подвижной магнитной системы, также будет перемещаться вдоль шва со скоростью перемещения этой магнитной системы, Описываемый способ сварки гоясняется чертежом, где схематически показано расположение электрода, изделия и магнитной спст мы.

Пластинчатый электрод 1 установлен на ребро над изделием 2 и удерживается в неподвижном положении направляющими 8. Питание сварочным током электрод получает через токоподвод 4. Магнитная система состоит из двух магнитов 5 (постоянных магнитов или электромагнитов), имеющих С-образную форму и расположенных между собой строго параллельно. Полюсные наконечники 6 расположены в непосредственной близости от рабочей кромки электрода и подлежащего сварке шва Перемещение магнитной системы происходит с помощью двух ходовых винтов 7, получающих вращение от электропривода. и двух сухарей 8, снабженных соответствующей нарезкой и соединенных механически с магнитной системой. Для зажигания дуги между электродом и изделием применяется запальный электрод 9, осуществляющий электрический контакт между электродом и изделием, Электрод 1 с направля;ощими 8 и подвижная магнитная система укреплены на неподвижном основании 10, которое снабжено ножками 11 из изоляционного материала и устанавливается непосредственно на изделие. После зажигания дуги с помощью электрода 9 включается привод подачи магнитной системы и происходит сварка под действием электрической сварочной дуги, 7

М ((7Ю(З перемещающейся ВдОль ЩВа ОДIIÎH()сме)1но с псрcм! ще)II)ем маГIIитной систеиы, СВарка м07кет нр01)зводиться под !()С)юсом 1!Ли В ()(Jg защит ных газов, Предмет изооретения

Способ электрической дуговой сварки пластинчатым электродом. установленным над изделие.! на ребро, о тл и ч а ю шийся тем, что, с целью обеспечения равномерного псрсмещ пия дуги Вдоль рабочей кромки электрода, в зоне дуги раз) !Сгца)от четырехполюсную магнитную систему и перемещают ее вдоль кромки элекI ðîäà и свариваемого ш!)1!
