Жидкостный дифференциальный манометр

Жидкостный дифференциальный манометр

Иллюстрации

Показать все

Реферат



1. ЖИДКОСТНЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ МАНОМЕТР, содержащий две стеклянные измерительные трубки с металлическими верхними и нижними переходниками на концах, установленными на основании, отличающийся тем, что, с целью увеличения надежности путем разгрузки устройства от механических напряжений, он дополнительно снабжен гибкими металлическими трубками, вьгееденными из полостей переходников, причем гибкие трубки верхних переходников связаны с источником давления, а нижних - между собой, при этом основание вьтолнено в виде рамы, верхний переходник установлен на раме шарнирно, а нижний - с зазором. 2. Манометр по п.1, о т л и ч аю щ и .и с я тем, что зазор равен 0,001-0,005 длины измерительной трубки..

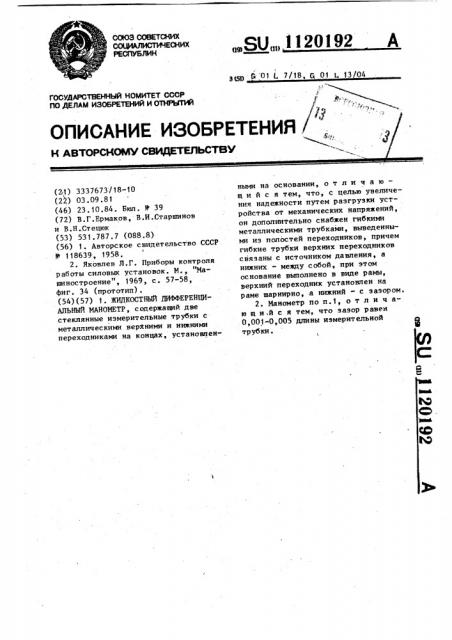

СОЮЗ СОВЕТСКИХ

«««««

РЕСПУБЛИК,.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (Ы ) 3337673/18-10 (22) 03.09.81 (46) 23.10.84. Бюл. Я 39 (72) В.Г.Ермаков, В.И.Старшинов и В.Н«Стецюк (53) 531.787.7 (088,8) (56) 1. Авторское свидетельство СССР.

Ф 118639, 1958.

2. Яковлев Л.Г. Приборы контроля работы силовых установок. М., "Машиностроение", 1969, с. 57-58, фиг. 34 (прототип). (54)(57) 1. ЖИДКОСТНЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ МАНОМЕТР, содержащий две стеклянные измерительные трубки с металлическими верхними и нижними переходниками на концах, установлен„Я1) „„1120192 Д

m 1 01 1„7/18, G 01 1. 13/04 ными на основании, о т л и ч а ю— шийся тем, что, с целью увеличения надежности путем разгрузки устройства от механических напряжений, он дополнительно снабжен гибкими металлическими трубками, вьтведенными из полостей переходников, причем гибкие трубки верхних переходников связаны с источником давления, а нижних — между собой, при этом основание выполнено в виде рамы, верхний переходник установлен на раме шарнирно, а нижний - с зазором.

2. Манометр по п.1, о т л и ч аю щ и,й с я тем, что зазор равен

0,001-0,005 длины измерительной трубки.

1 t 120

Изобретение относится к устройствам для измерения разности двух или более величин давления rasa, жидкости или пара и может быть исс пользовано, например, в аэродинамических и гидравлических экспериментах, а также в промышленности при определении расходов газов, жидкостей и паров стандартными диафрагмами и соплами. t0

Известны дифференциальные манометры для определения разности двух или более величин давления, например газа, содержащие стеклянные измерительные трубки, заполненйые

15 жидкостью в качестве чувствительного элемента. Приборы просты и точны в измерении разности давления 1 ).

Недостатком является низкий уровень статического давления контролируемой среды.

Наиболее близким к предлагаемому является жидкостный дифференциальный манометр, состоящий из наполовину заполненных жидкостью и сообщающихся в нижней части стеклянных трубок, закрепленных по концам в металлических переходниках с помощью сальниковых уплотнений. Переходники, в свою очередь, герметично ввернуты в верхнюю и нижнюю стальные колодки, закрепленные на общем основании. Через верхнюю колодку измерительные трубки сообщаются с источником давления, а через нижнюю колодку производится заполнение дифманометра жидкостью С23.

Недостатком известного дифмано метра является сложность его эксплуатации. Герметичное соединение стеклянных трубок через сальниковые уплотнения и уплотнения переходников с колодками, жестко закрепленными на общем основании, приводит нередко к разрушению стеклянных трубок непосредственно в процессе сборки, в про-45 цессе испытания на герметичность собранного дифяанометра, а также иногда и после некоторого ресурса работы дифманометра. В связи с этим с каждым дифманометром завод-изготовитель поставляет комплект запасных стеклянных трубок. Выход из строя одной из измерительных трубок приводит к необходимости полнОй переборки одной иэ колодок, т.е. к пе- 55 реборке и второй измерительной трубки. Во время эксплуатации периодически проводится переборка трубок

192 2 дифманометра в связи с необходимостью чистки или промывки внутренней поверхности стеклянных измерительных трубок.

Цель изобретения - увеличение надежности путем разгрузки устройства от механических напряжений.

Поставленная цель достигается тем, что жидкостный дифференциальный манометр, содержащий две стеклянные измерительные трубки с металлическими верхними и нижними переходниками на концах, установленными на основании, дополнительно снабжен гибкими металлическими трубками, выведенными из полостей переходников, причем гибкие трубки верхних переходников связаны с источником давления, а нижних — между собой, при этом основание выполнено в виде рамы, верхний переходник установлен караме шарнирно, анижний -с за зором.

При .этом зазор равен 0,001.-0,005 длины измерительной трубки.

Соединение с помощью гибких,меходит стаскивания позволяет собирать, испытывать и устанавливать на осно-. вании дифманометра каждую измерительную трубку независимо от других, существенно улучшает условия эксплуатации дифманометра. Закрепление измерительных трубок на основании за верхний переходник шарнирно при установке нижнего переходника в основании с зазором позволяет снизить до минимума нагрузки на стекпянные трубки, не связанные с действием давления контролируемой среды. Практически на трубки дополнительно к давлению действуют собственный вес трубки с жидкостью и вес нижнего переходника, которые в сумме примерно в 10 раз меньше усилий от внутреннего давления в трубках. Это повышает надежность работы дифманометра в целом и улучшает условия эксплуатации.

Зазор между нижним переходником и направляющей, равный 0,001-0,005 длины измерительной трубки, обеспечивает компенсацию погрешностей изготовления и сборки измерительных трубок с верхним и нижним переходниками, улучшая таким образом условия работы трубок и, следовательно, улучшая условия эксплуатации>

На фиг. 1 приведен вариант конст. рукции дифманометра, общий вид, на фиг. 2 — вид А на фиг. 1.

3 11201

На основании 1, выпапненном в виде рамы, с помощью металлических переходников 2 и 3 установлены стеклянные измерительные трубки 4, которые герметично соединены с металлическими переходниками 2 и 3 с помощью уплотнений, содержащих кольца

5 и 6, манжеты 7 и нажимные гайки 8.

Верхние переходники 2 закрейлены на основании 1 шарнирно с помощью шайбы 10

9 и гаек 10. Нижние переходники 3 установлены в направляющей 11 основания с зазором. Измерительные трубки сообщаются с источником давления с помощью гибких металлических трубок 12, а между собой — с помощью гибких металлических трубок 13.

Вентиль 14 служит для заполнения трубок 4 рабочей жидкостью, высота столба которой определяется с помощью шкалы 15.

Практически изготовлен 40-трубный дифференциальный манометр при рабочей длине измерительных трубок

2000 мм на давление 5,0 MIla с дис- 25 тиллированной водой в качестве рабочей жидкости. Величину рабочего давления определяют прочностью стеклянных трубок. Каждую измерительную

;трубку индивидуально собирают и испытывают .на прочность и герметичность внутренним давлением. Уплот92 4 нительные манжеты 7 выполнены из

:,вакуумной резины. При сборке трубок с переходниками "насухо" не происходит стаскивания переходников с трубок во время испытания на прочность внутренним давлением 6,0 MIla u выдержке до 30 мин, поэтому отпадает необходимость в маркировке положения измерительных трубок в переходниках а также в предварительном склеивании уплотнительной манжеты 7 и измерительной трубки 4, которые применяют при отработке конструкции дифманометра. Измерительные трубки после испытания закреппяют на основании и соединяют с источником давления и между собой с помощью трубок из нержавеющей. стали 3,0х 0,5 мм длиной

300-500 мм, изогнутых по дуге.окружности радиуса 50-100 мм..

Предварительное испытание трубок по отдельности и отсутствие дополнительного нагружения трубок прн сборке их на основании дифманометра привели к отсутствию разрушения трубок и нарушения герметичности дифманометра во время эксплуатации и улучшили условия эксплуатации дифманометра, повысив надежность проведения экспериментов при измерении разности давления рабочей среды в двух и более точках.

1120,192

Оид4

Фиа2
