Способ контроля герметичности

Способ контроля герметичности

Иллюстрации

Показать все

Реферат



СПОСОБ КОНТРОЛЯ ГЕРМЕТИЧНОСТИ , заключанвдийся в том, что создают избыточное давление в контролируемой и эталонной емкостях, выдерживают в течение заданного времени, измеряют в них температуру, отличающийся тем, что, с целью повышения достоверности, измеряют температуру в эталонной емкости таким образом , чтобы давления в контролируемой и эталонной емкостях были равны, и судят о величине утечки по изменению, отношения температур в них.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (И) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ у. ",. ag

OllH0AHNE ИЗОБРЯткНиЯ /

М АВТ0РСНОМУ СВИДЕТЕЛЬСТВУ (21) 3626128/25-28 (22) 22 ° 07 ° 83 (46) 23 10 84. Бюл. Р.39 (72) А.A.Áîðîäèí (71) Южный филиал Всесоюзного дважды ордена. Трудового Красного .Знамени . теплотехнического научно-исследовательского института им. Ф.Э.Дэержинского (53) 620.165 ° 29 (088 ° 8) (56) 1.Авторское свидетельство СССР

)1 250163, кл. G 01 И 3/00, опублик. 08.01.1968.

2.Жигулин Ю.M. Контроль герметичности крупногабаритных емкостей.— Измерительная техника, 1975, 1) 8, с, 62 (прототип). (54) (57) СПОСОБ КОНТРОЛЯ ГЕРМЕТИЧНОСТИ, заключаюшийся в том, что создают избыточное давление в контролируемой и эталонной емкостях, выдерживают в течение заданного времени, измеряют

s них температуру, о т л и ч а юшийся тем, что, с целью повышения достоверности, измеряют температуру в эталонной емкости таким образом, чтобы давления в контролируемой и эталонной емкостях были равны, и судят о величине утечки по изменению отношения температур в них.

1120199

Изменение температуры в эталонной емкости в зависимости от изменения температуры окружающей среды, а наряду с этим и массы контрольного газа s контролируемой емкости позволяет устранить зависимость результатов измерения утечки от колебания температуры окружающей среды.

65

Изобретение относится к контрольно-измерительной технике и может быть использовано для контроля герметичности крупногабаритных изделий.

Известен способ контроля герметичности, заключающийся в том, что контролируемую и эталонную емкости наполняют газом или вакуумируют до заданного давления, а о герметичности судят по показаниям дифференциального манометра 1 1. 10

Недостатком способа является зависимость измерения утечки от колебаний температуры внешней среды.

Наиболее близким к предлагаемому является способ контроля герметичности, заключающийся в том, что создают избыточное давление в контролируемой и эталонной емкостях, выдерживают в течение заданного времени, измеряют в них температуру, а о величине утечки судят по изменению пере- 20 пада давления между эталонной и конт. ролируемой емкостями с учетом измерения температуры 52 ).

Недостатком известного способа является невысокая достоверность из- 25 мерения величины утечки. Это связано с тем, что вызванные колебанием температуры окружающей среды колебания давлений в контролируемой и эталонной

-;емкостях различны и зависят от отно- 30 сительного приращения и градиента приращения температур, от начальных температур и давлений в контролируемой и эталонной емкостях, Кроме того, достоверность результатов измерения утечки из контролируемого изделия снижается из-за возможной.утечки из эталонной емкости. Эта утечка приводит к получению. занижен-. ных результатов измерения величины утечки из контролируемой емкости.

Цель изобретения — повышение достоверности способа контроля герметичнос-. ти.

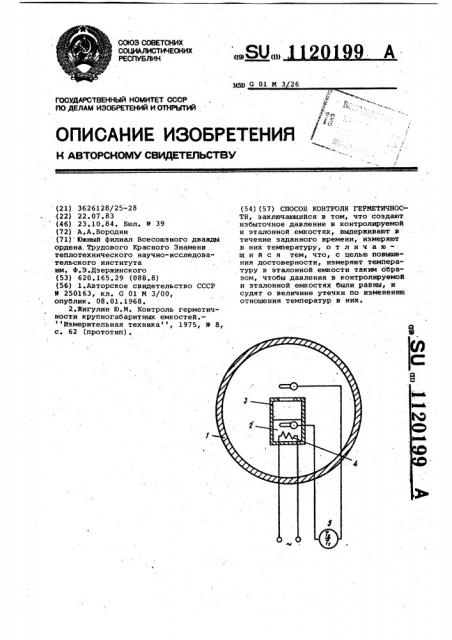

Поставленная цель достигается тем, что согласно спосОбу контроля герметичности, заключающемуся в том, что создают избыточное давление в контролируемой и эталонной емкостях, выдерживают в течение заданного времени, измеряют в них температуру, нз- 50 меняют температуру в эталонной емкости таким образом, чтобы давления в контролируемой и эталонной емкостях были равны, и судят о величине утечки по изменению отношения темпе- 55 ратур в них. (На чертеже изображена схема для осуществления способа.

Схема содержит контролируемую емкость 1, внутри которой находится заполненная жидкостью и заглушенная измерительная полость 2 дифференциального манометра 3 с содержащимся внутри полости регулятором температуры, например нагревателем 4, используемая в качестве эталонной емкости, сообщенная с контролируемой емкостью измерительная полость 2 дифференциального манометра 3. и измеритель 5 отношения температур в эталонной и контролируемой емкостях.

Способ осуществляется следующим образом.

Контролируемое иэделие 1 заполняется контрольным газом до заданного избыточного давления, а используя нагреватель 4, расположенный в эталонной емкости (измерительной полости 2),изменяют температуру таким образом, чтобы перепад давлений между эталонной и контролируемой емкостями был равен нулю. При достижении заданного давления подачу контрольного газа в контролируемую емкость 1 прекращают и выдерживают его под этим давлением в течение определенного времени.

В процессе выдержки температуру в эталонной емкости (измерительной полости 2)изменяют с помощью нагревателя 4 таким образом, чтобы перепад давлений между контролируемой емкостью 1 и измерительной полостью

2 оставался равным нулю. Так как одно и то же по величине давление в эталонной емкости, а в контролируемой емкости — пропорционально температуре и массе контрольного газа в контролируемой емкости,,то.отношение этих температур изменяется-пропорционально изменению. массы контрольного газа в.контролируемой емкости. Отно-. шение температур в эталонной емкости и контролируемой емкости.1.измеряют с помощью измерителя 5 отношений, который может быть проградуирован в едйницах массы контрольного газа. ам„-к 12 где ам - величина утечки контрольного газа, кг;

- градуировочный коэффициенту

Т„ и Т вЂ” соответственно температуры в контролируемой и эталонной емкостях.

Так как перепад между эталонной и контролируемой емкостями отсутствует в течение всего времени контроля, то в случае размещения эталонной емкости в контролируемой емкости, утечки из эталонной емкости полностью исключаются.

Применение способа позволяет осуществить эффективный контроль герметичности крупногабаритных емкостей

1120199

Составитель В.Гаврилов

Редактор Е.Лушникова ТехредЛ.Коцюбняк Корректор Е.Сирохман

Закаэ 7730/30 Тираж 822 Подписное

ВНИИПИ Государственного комитета СССР по делам иэобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5.Филиал ППП Патент ., r.Óæãîðîä, .Ул.Проектная,4 . при любой температуре окружающей среды, сократить время контроля герметичности эа счет того, что нет необходимости ждать выравнивания температур контролируемой и эталонной емкостей.
