Реферат



СТАБИЛИЗИРОВАННЫЙ ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО НАПРЯЖЕНИЯ, содержащий импульсньй регулятор напряжения , к выходным выводам которого подключены входны выводы нерегулируемого преобразователя напряжения, задающий генератор, не потребляющий энергии в статическом состоянии, выполненный на элементе 2ИЛИ-НЕ или 2И-НЕ с задающей -RC-цепочкой, клеммы питания которого подключены через фильтр и выпрямитель к одной обмотке трансформатора нерегулрфуемого преобразователя , отличающийс я тем, что, с целью прощения схемы и повьшения его надежности, в него введены конденсатор, один вывод которого соединен с клеммой питания задающего генератора, а другой - с введенными первым резистором, диодом и входом задающего генератора, вторые выводы первого резистора и диода соединены соответственно с второй клеммой питания задающего генератора и его выходом, второй резистор, соединенный одним вьгаодом с входным выводом устройства, а другим - с (Л клеммой питания задающего генератора, резистивный делитель, подключенный к входным выводам устройства, а его § средняя точка соединена с выходным выводом импульсного регулятора. to о со

COOS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК зов G 05 F /64 опислни изоьг ткния

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3498724/24-07 (22) 26.08.8? (46) 23.10.84. Бюл. №- 39 (72) Ю.И.Петров (53) 621.3 16.722.1(088.8) (56) 1. Авторское свидетельство СССР

¹ 788095, кл. 5 05 F 1/56, 1980.

2. Электронная технике в автоматике. Под ред. Конева Ю.N., M., Советское радио", 1982, вып. 12, с. 27-33. (54) (57) СТАБИЛИЗИРОВАННО ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО НАПРЯЖЕНИЯ, содержащий импульсный регулятор напряжения, к выходным выводам которого подключены входные выводы нерегулируемого преобразователя напряжения, задающий генератор, не потребляющий энергии в статическом состоянии, выполненный на элементе 2ИЛИ-НЕ или

2И-НЕ с задающей РС -цепочкой, клем„„SU„„1120307 А мы питания которого подключены через фильтр и выпрямитель к одной обмотке трансформатора нерегулируемого преобразователя, о т л и ч а ю щ и й— с я тем, что, с целью упрощения схемы и повышения его надежности, в него введены конденсатор, один вывод которого соединен с клеммой питания задающего генератора, а другой — с введенными первым резистором, диодом и входом задающего генератора, вторые выводы первого резистора и диода соединены соответственно с второй клеммой питания задающего генератора и его выходом, второй резистор, соединенный одним выводом с входным выводом устройства, а другим — с клеммой питания задающего генератора, резистивный делитель, подключенный к входным выводам устройства, а его средняя точка соединена с выходным Ц выводом импульсного регулятора.

112ОЗО7

Изобретение относится к электротехнике и может использоваться для питания электрорадиоустройств.

Известен стабилизированный преобразователь постоянного напряжения, содержащий импульсный регулятор напряжения, состоящий из последовательНо включенного регулирующего транзистора 2LC, †фильт, к выходу которого подключен инвертор с трансформато- 1р ром, и блок управления, снабженный двумя клеммами питания, выход которого соединен с управляющим входом рагулирующего транзистора, а вход— с выходом инвертора, причем трансфор- 15

1матор инвертора снабжен дополнительной обмоткой, подключенной к входу вспомогательного выпрямителя, регулирующий транзистор зашунтирован вспомогательным тиристорным ключом, управляющий электрод которого соединен с выходом командного устройства включения, а дроссель glC,-фильтра снабжен дополнительной обмоткой, которая через диод подключена к выходу вспомогательного выпрямителя, зашунтированного конденсатором, выход вспомогательного выпрямителя через динистор подключен к клеммам питания блока управления 1 .

Недостатками этого устройства являются сложность схемы, обусловленная наличием командного устройства, тиристора, динистора, дополнительной обмотки дросселя, и низкая надежность, обусловленная наличием

35 больших пусковых токов заряда конденсаторов, ограниченных только величиной индуктивности дросселя, обычно небольшой на высоких частотах ком40 мутации. Кроме того, устройству свойственно наличие забросов напряжения при пуске, так как величина напряжения питания преобразователя во время пуска не контролируется регулирующим транзистором, зашунтированным ти45 ристором.

Наиболее близким к изобретению является стабилизированный преобразователь постоянного напряжения, со- M держащий последовательный импульсный регулятор напряжения, к выходным выводам которого подключены входные выводы нерегулируемого преобразователя напряжения, задающий генератор, у блок вспомогательных источников питания, блок запуска, блок защиты от токовых перегрузок и ограничитель превышений напряжения на регулируемом преобразователе L - j.

Недостатками известного уст ойства являются сложность схемы, обусловленная наличием блока запуска, блока защиты от токовых нагрузок с таковым датчиком и блока защиты от перенапряжений при пуске, и низкая надежность.

Цель изобретения — упрощение схемы и повышение надежности.

Поставленная цель достигается тем, что в стабилизированный преобразователь постоянного напряжения, содержащий последовательный импульсный регулятор напряжения, к выходным выводам которого подключены входные выводы нерегулируемого преобразователя напряжения, задающий генератор, не потребляющий энергии в статическом состоянии, выполненный на элементе 2ИЛИ-НЕ или 2И-НЕ с задающей

RC-цепочкой, клеммы питания которого ! подключены через фильтр и выпрямитель к одной из обмоток трансформатора нерегулируемого преобразователя, введены конденсатор, один вывод которого соединен клеммой питания задающего генератора, а другой — с введенными первым резистором, диодом и входом задающего генератора, вторые выводы первого резистора и диода соединены соответственно с второй клеммой питания задающего генератора и его входом, второй резистор, соединенный одним выводом с входным выводом устройства, а другим — с клеммой питания задающего генератора, резистивный делитель, подключенный к входным выводам устройства, а его средняя точка соединена с выходным выводом импульсного регулятора.

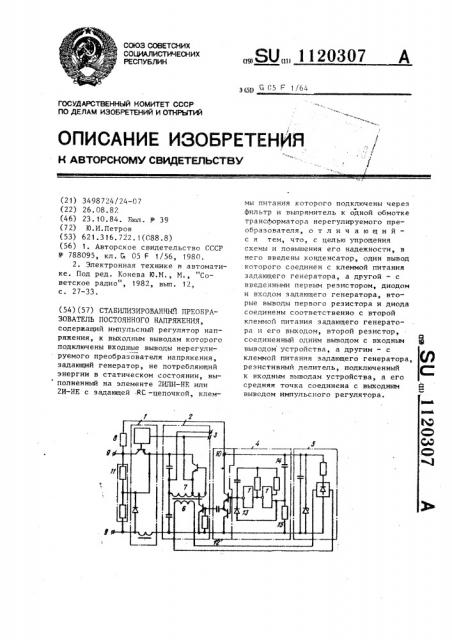

На чертеже приведена электрическая схема устройства.

Стабилизированный преобразователь содержит последовательный импульсный регулятор 1 постоянного напряжения, нерегулируемый преобразователь 2 постоянного напряжения в переменное, выходные клеммы 3 устройства, зацающий генератор 4, не потребляющий энергии в статическом состоянии, с задержкой начала генерации, фильтр 5 и выпрямитель питания, обмотку 6 питания, трансформатор 7 преобразователя, резистор 8, подключенный одним ! концом к входному выводу 9, - другим — к клемме 1О питания, резистив1120307 ф диодом 13, конденсатором 14 и резистором 15. При этом резистор 15 и конденсатор 14 обеспечивают экспоненциальное приближение напряжения на

1 свободном входе элемента 2ИЛИ-НЕ (2ИНЕ) к порогу срабатывания, а диод

13 — отсутствие периода неопределенности амплитуды и частоты генерируемых колебаний. Задержка начала гене1р рации выбирается больше постоянных цепей заряда конденсаторов нерегулируемого преобразователя и конденсатора фильтра 5, в связи с чем к началу генерации напряжения питания ! нерегулируемого преобразователя 2 и задающего генератора. 4 точно определены.

Составитель. Макаров

Редактор И.Николайчук Техред Ж.Кастелевич Корректор В.Бутяга

Заказ 7740/35 Тираж 84 1 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

3 ный делитель 11 напряжения и предусилитель 12 мощности.

Устройство работает следующим образом.

В исходном состоянии к моменту появления напряжения на входных выводах 9 последовательный импульсный регулятор 1 и нерегулируемый преобра зователь 2 закрыты, так как напряжения, отпирающие силовые элементы этих узлов (транзисторы), отсутствуют. При этом можно считать, что к клеммам 9 подключены две последовательные ЯС-цепочки, образованные резистором 8 с конденсатором фильтра

5 и верхним плечом делителя 11 с соб ственной емкостью нерегулируемого преобразователя 2. Кроме того, к входным выводам 9 подключен резистивный делитель 11 напряжения.

При подключении напряжения питания к входным выводам 9 начинается заряд конденсаторов нерегулируемого преобразователя 2 через верхнее плечо делителя 11 до напряжения, определяемого отношением сопротивлений делителя. Одновременно через резистор 8 начинается заряд конденсатора фильтра 5 до напряжения, ограниченного стабилитроном фильтра 5. Кроме

30 того, при подключении питания к выводам 9 начинает работать схема задержки начала генерации, образованная

После начала генерации задающего генератора и нерегулируемого преобразователя питания задающего генератора осуществляется от обмотки трансформатора преобразователя 2, выпрямителя и фильтра 5.

Таким образом, задержка работы задающего генератора, исключение блока запуска и блока защиты от токовых перегрузок при пуске и использование вместо них резистора, подключенного к входному выводу устройства и клемме питания задающего генератора, позволяют упростить схему устройства и повысить его надежность.
