Устройство подавления дребезга

Устройство подавления дребезга

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО. ПОДАВЛЕНИЯ ДРЕБЕЗГА , содержащее переключающую кнопку, подвижный контакт которой через первый резистор соединен с первой обкладкой первого конденсатора , вторая обкладка которого соединена с гаиной нулевого потенциала, размыкающий контакт переключающей кнопки соединен с шиной нулевого потенциала, а замыкающий - с шиной источника питания, и логический инвертор , отличаю хем, что, с целью повьшения экономичности , в него введены второй резистор, nepBbtfi и второй диоды и второй конденсатор, причём первый диод включен параллельно первому резистору и катодом соединен с подвижным контактом переключающей кнопки, первая обкладка первого конденсатора через второй резистор соединена с информационным входом логического инвертора и через второй диод - с входом питания логического инвертора,к которому он подключен катодом, а вход питания логического инвертора через (Л второй конденсатор соединен с шиной С нулевого потенциала, выход логического инвертора соединен с выходной 53 щиной устройства, а его вход нулево го потенциала - с шиной нулевого потенциала.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК эЬОН 03 К 17 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOIVIY СВИДЕТЕЛЬСТВУ (21) 3572180/18-21 (22) 01.04.83 (46) 23.10.84. Бюл. Р 39 (72) П.И. Смаль (71). Краснодарский ордена Трудового

Красного Знамени политехнический институт (53) 682.0324 (088.8) (56) 1. Авторское свидетельство СССР

Ф 643197, .кл. Н 03 К 17/02, 1980.

2. Патент ФРГ !»» 2936357, кл. Н 03 К 17/00, 1979 (прототип). (54)(57) УСТРОЙСТВО ПОДАВЛЕНИЯ ДРЕБЕЗГА, содержащее переключающую кнопку, подвижный контакт которой через первый резистор соединен с первой обкладкой первого конденсатора, вторая обкладка которого соединена с шиной нулевого потенциала, размыкающий контакт переключающей кнопки соединен с шиной нулевого потенциала, а замыкающий — с шиной

„„SU„„1120487 А источника питания, и логический инвертор, о т л и ч а ю щ е е с я ем, что, с целью повышения экономичности, в него введены второй резистор, первый и второй диоды и второй конденсатор, причем первый диод включен параллельно первому резистору и катодом соединен с подвижным контактом переключающей кнопки, первая обкладка первого конденсатора через второй резистор соединена с информационным входом логического инвертора и через второй диод — с входом питания логического инвертора,к которому он подключен катодом, а вход питания логического инвертора через второч конденсатор соединен с шиной нулевого потенциала, выход логического инвертора соединен с выходной шиной устройства, а его вход нулевого потенциала — с шиной нулевого потенциала.

1120487 2

Изобретение относится к импульсной технике и может. быть использовано в многоканальных системах сбора и обработки информации в экономичных клавиатурах. 5

Известно устройство для подавления дребезга, содержащее замыкающий контакт, один вывод которого соединен с входами сброса первого и вто-. рого триггеров, шина синхропоследова- >0 тельности соединена с тактовым входом второго триггера и через элемент И-ME — с входом установки первого триггера, инверсный выход второго триггера соединен со своим вхо-, дом управления и вторым входом элемента И-НЕ f1 ).

Недостатками устройства являются большая сложность, необходимость генератора синхропоследовательности и 20 обязательность источника питания, что делает затруднительным его использование в многоканальных системах сбора и обработки информации.

Наиболее близким к изобретению по 25 технической сущности является устройство подавления дребезга, содержащее переключающую кнопку, подвижный контакт которой через первый резистор соединен с первой обкладкой первого 30 конденсатора, вторая обкладка которого соединена с шиной нулевого потенциала, размыкающий контакт переключающей кнопки соединен с шиной нуле35 шиной источника питания, и логический инвертор, выход которого соединен с тактовым входом триггера $2 ).

Недостатком известного устройства является низкая экономичность, обус- ловленная постоянным потреблением энергии от источника питания.

Целью изобретения является повышение экономичности.

Поставленная цель достигается тем, что в устройство подавления дребезга, содержащее переключающую кнопку, подвижный контакт которой через первый резистор соединен с первой обкладкой первого конденсатора, вторая обкладка которого соединена с шиной нулевого потенциала, размыкающий контакт переключающей кнопки соединен с шиной нулевого потенциала, а замыкающий — с шиной источ- 55 ника питания, и логический инвертор„ введены второй резистор, первый и второй диоды и второй конденсатор,причем первый диод включен параллельно первому резистору и катодом соединен с подвижным контактом переключающей кнопки, первая обкладка первого конденсатора через второй резистор соединена с информационным входом логического инвертора и через второй диод - с входом питания логического инвертора, к которому он подключен катодом, а вход питания логического инвертора через второй конденсатор соединен с шиной нулевого потенциала, выход логического инвертора соединен с выходной шиной устройства, а его вход нулевого потенциала — с шиной нулевого потенциала.

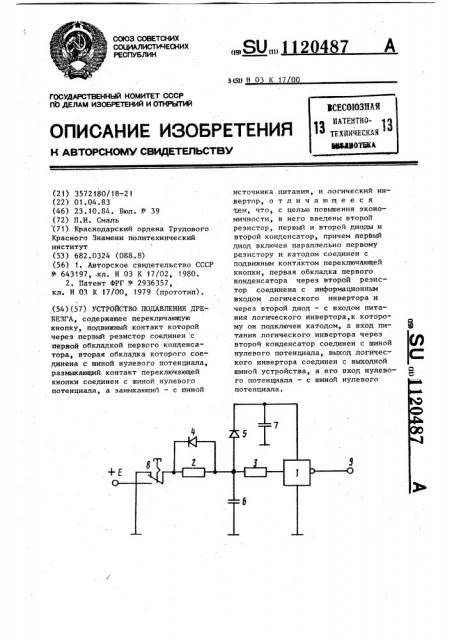

На чертеже приведена схема устройства подавления дребезга.

Устройство содержит логический инвертор 1, первый 2 и второй. 3 резисторы, первый 4 и второй 5 диоды, первый конденсатор б, второй конденсатор 7, причем подвижный контакт переключающей кнопки 8 через последовательно соединенные резисторы 2 и 3 соединен с информационным входом логического инвертора, параллельно резистору 2 включен диод 4, точка соединения резисторов 2 и 3 через конденсатор б подключена к шине нулевого потенциала, а через диод 5 — к входу питания логического инвертора, который через конденсатор 7 соединен с шиной нулевого потенциала, выход логического инвертора 1 соединен с выходной шиной 9 устройства, замыкающий контакт кнопки 8 соединен с шиной источника питания, а размыкающий — с шиной нулевого потенциала.

Устройство работает следующим образом.

При включении переключающей кнопки 8 источник положительного напряжения + Е подключается к первой клемме первого резистора 2 и сформированный таким образом положительный перепад напряжения с дребезгом через первый резистор 2 поступает на общую точку первого конденсатора 6, первого и второго резисоров 2 и 3, первого и второго диодов 4 и 5. Первый конденсатор 6 заряжается с постоянной времени заряда, определяемой его емкостью и сопротивлением первого резистора 2, второй конденсатор 7

120487

5 го

МОП-транзисторах.

4Ь

Составитель В. Мясников

Техред М.Надь Корректор Е. Сирохман

Редактор А. Шандор

Тираж 861 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 7759/44

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4

3 1 заряжается с. постоянной времени заряда, определяемой его емкостью и суммой сопротивлений первого резистора 2 и открытого второго диода 5 °

После заряда первого конденсатора 6, постоянная времени заряда которого на два порядка меньше цостоянной времени второго конденсатора, на входе логического инвертора установится напряжение, равное напряжению источника положительного напряжения + E, второй конденсатор 7 продолжает заряжаться и по мере его заряда напряжение на клемме питания логического инвертора 1 продолжает нарастать.

По достижении этим напряжением .порога, при котором логический инвертор включится, на выходной клемме 9 появится уровень логического нуля с задержкой, определяемой постоянной времени заряда второго конденсатора 7.

При размыкании переключающей кнопки 8 сформированный отрицатель-, ный перепад напряжения с дребезгом через открытый первый диод 4 и первый резистор 2 разряжает первый конденсатор 6, вызывая уменьшение напряжения на входе логического инвертора 1 до момента, когда напряжение не достигнет порогового значения, соответствующего выключению логического инвертора 1, при этом на его выходе установится исходное высокоимпедансное состояние. Второй конденсатор продолжает разряжаться через цепи питания элемента до полного разряда.

Выбор логического инвертора 1 на дополняющих комплементарных

МОП-транзисторах обусловлен тем, что функциональные возможности сохраняются при изменении амплитуды входного сигнала от +3 до +158 и, кроме того мощные выходные каскады таких элементов позволяют легко согласовывать устройство как с

МОП-схемами, так и с ТТЛ-схемами Ъ без каких-либо дополнительных элементов, что делает предлагаемое устройство для подавления дребезга универсальным. Предлагаемое устройство подавления дребезга может быть включено в разрыв любой линии, где передаются положительные импульсы с дребезгом, независимо от того, нагружена данная линия на МОП-схемы, или на

ТТЛ-схемы, при этом в нем может использоваться либо четное число элементов И-НЕ для случая, когда не нужно инвертировать импульсы, либо йечетное число элементов для инвертирования импульсов.

Для увеличения выходного тока устройства вместо одного элемента И-HF, на выходе можно использовать два или три параллельно включенных элемента И-НЕ или ИЛИ-НЕ либо использовать мощные элементы НЕ на дополняющих комплементарных

По сравнению с широко распространенными устройствами для подавления дребезга контактов, например, на основе RS-триггера, состоящего из элементов И-НЕ на дополняющих комплементарных МОП-транзисторах, предлагаемое устройство примерно в

50 раз экономичнее, так как не требует источника питания и потребляет мощность от источника входного импульса только во время обработки импульсов.
