Бобинец

Бобинец

Иллюстрации

Показать все

Реферат



БОБИНЕЦ, содержащий втулку с перпендикулярно установленньми на ней осями и две полусферы, шарнир но закрепленные на осях, отличающийся тем, что, с целью уменьшения его износа, улучшения проходимости по грунту, снижения повреждаемости бентоса и повыпения надежности в работе, он снабжен вставкой в виде цилиндра, размещенной между полусферами, втулка жестко закреплена во вставке, а на наружной поверхности полусфер выполнены ребра , имеющие в поперечном сечении форму полуцилиндров, при этом ребра расположены спирально от вершины каждой полусферы к ее периферии.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСГ1УБЛИН (191 (11) 3(д) А 01 К 73/052

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

> Я»

БЯБЛМОТИА (21) 3582200/28-13 (22) 16.04.83 (46) 30.10.84. Бюл. ¹- 40 (72) M.Â.Ðÿáóõèí и Ю.E .Ôðîëîâ (71) Государственный ордена "Знак

Почета" проектно-конструкторский институт рыбопромыслового флота (53) 639.2.081.114(088.8) (56) 1. "Промысловое дело". Мурманск, 1964, с. 142.

2. Авторское свидетельство СССР № 362603, кл. А 01 К 73/05, 1971.

3. Авторское свидетельство СССР

¹ 386613, кл. А 01 К 73/05, 1971.

4. Патент ФРГ ¹ 850085, кл. 45 h 73/08, опублик. 1952. (54) (57) БОБИНЕЦ, содержащий втулку с перпендикулярно установленными на ней осями и две полусферы, шарнир но закрепленные на осях, о т л ич а ю шийся тем, что, с целью уменьшения его износа, улучшения проходимости по грунту, снижения повреждаемости бентоса и повышения надежности в работе, он снабжен вставкой в виде цилиндра, размещенной между полусферами, втулка жестко закреплена во вставке, а на наружной поверхности полусфер выполнены ребра, имеющие в поперечном сечении форму полуцилиндров, при этом ребра расположены спирально от вершины каждой полусферы к ее периферии.

1120950

Изобретение относится к промыпленному рыболовству, а именно к элементам оснастки грунтропов донных тралов - бобинцам и может быть испольУ зовано на рыболовных судах, ведущих 5 промысел рыбы донными тралами.

Известны бобинцы для оснащения грунтропа донного трала, состоящие из соединенных между собой полусфер, изготовленных из стали, и установлен- 10 ной внутри них в радиальной плоскости втулкой для пропуска грунтропа (1).

Однако эти бобинцы, нанизанные на трос грунтропа, во время движения трала по дну могут вращаться только 15 в средней части трала и не вращаются под крыльями, так как ось вращения бобинца в этом случае совпадает с направлением сил тяги, при этом невращающиеся бобинцы повреждают 20 бентос водоема, быстро изнашиваются и плохо преодолевают препятсвия.

Известны бобинцы, состоящие из двух полусфер разного радиуса, соеди-. ненных ребрами жесткости, при этом 25 внутри бобинцов установлена ось, а полусферы смонтированы с возможностью вращения на полуосях (2) .

Однако эти.бобинцы в основном пред-! назначены для образования турбулент- 30 ных потоков воды и поэтому их устанавливают на кабелях.

Известны бобинцы, выполненные в виде двух одинаковых полусфер, укрепленных на втулке с образованием междуЗ5 ними зазора и соединенных между собой лопастями. При тралении грунтроп принимает форму цепной линии и поэто. му бобинцы, нанизанные на трос грун40 тропа, во время движения трала вра" щаются только в средней части трала и не вращаются под крыльями f3), Бобинцы, установленные под крылья" ми, истираются о грунт, внутрь них

45 попадает вода, что нарушает. гндродинамическое равновесие орудий лова, и трал теряет уловистость.

Наиболее близкими по технической сущности к предлагаемому являются бобинцы, содержащие втулку с перпендикулярно установленными на ней осями и две полусферы, шарнирно закрепленные на осях. Такая конструкция бобинцов позволяет полусферам вращаться практически в любой точке грунтропа при движении трала по дну < i) .

Однако в зазор между полусферами попадают камни, затонувшие предметы, которые заклинивают полусферы, и бобинцы перестают вращаться. При заклинивании полусфер бобинцы начинают тащиться по дну, при этом разрушаются не только полусферы бобинцов, но и повреждается бентос — живые орга.низмы и растения, населяющие дно водоема.

Цель изобретения — уменьшение износа бобинца, улучшение проходимости по грунту, снижение повреждаемости бентоса и повышение надежности в работе.

Указанная цель достигается тем, что бобинец, содержащий втулку с перпендикулярно установленными на ней осями и две полусферы, шарнирно закрепленные на осях, снабжен вставкой в виде цилиндра, размещенной между полусферами, втулка жестко закреплена во вставке, а на наружной поверхности полусфер выполнены ребра, имеющие в поперечном сечении форму полуцилиндров, при этом ребра расположены спирально от вершины каждой полуc pbt к ее периферии.

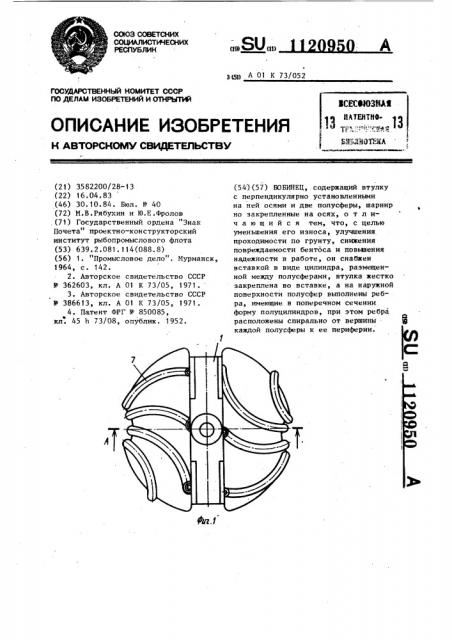

На фиг. 1 изображен бобинец, общий фид, на фиг. 2 — то же, вид сбоку, на фиг. 3 — разрез А-А на фиг.1, на фиг. 4 — разрез Б-Б на фиг. 3.

Бобинец содержит вставку в виде цилиндра 1, внутри которого в диаметральном направлении жестко закреплена втулка 2, перпендикулярно к которой в ее центральной части установлены оси 3, при этом на втулке 2 с тор-. цовых сторон имеются фланцы 4 для упора резиновых шайб и металлических втулок (не показаны).

На осях 3 шарнирно укреплены полусферы 5, которые выполнены из полимерных материалов, например полиэтилена или капрона

Полусферы 5 установлены на осях 3с возможностью вращения и от осевого смещения ограничены шайбами 6, закрепленными на осях 3 посредством болтов (не показаны). На наружной поверхности полусфер 5 выполнены ребра 7, имеющие в поперечном сечении форму полуцилиндров, при этом ребра расположены спирально от вершины каждой полусферы к ее периферии.

Бобинец во время траления работает следующим образом.

3 . 1120950 ф

При движении трала по дну грунтроп вающие свободное пространство между принимает вид цепной линии. Бобинцы бобинцами, что предотвращает уход рыs средней части трала, вращаются втул- бы между бобинцами. кой 1 на тросе грунтропа, в крыповых Бобинцы при движении не испытычастях втулки 2 направлены по ходу g вают сил трения при скольжении о движения трала, полусферы 5 вращают- грунт, так как они имеют две степени ся на осях 3. При столкновении с свободны во взаимно перпендикулярных препятствием, например, с камнем, плоскостях ребро 7 упирается в него и под действием силы тяги трала полусфера перейа-10 Наличие на поверхности полусфер 5 тывается через камень. В случае дви- спирально расположенных ребер 7 сложения бобинцев по илистому дну глад- собствует лучшему преодолению прекие полусферы проскальзывают по грун- град бобинцами на пути движения трала, ту, а полусферы 5, снабженные ребра- причем выполнение ребер 7 в поперечми 7, вступают в контакт за счет сил 1Б ном сечении в форме полуцилиндров позмассы бобинца, ребрами вдавливаются воляет бобинцам меньше повреждать бенв грунт, перекатываются через донные тос так как ребра в этом случае не растения и животный мир, практически имеют острых кромок. Годовой экономине нарушая экологии бентоса. ческий эффект от использования пред"

Ребристые полусферы создают турбу- 20 лагаемых бобинцев составляет 355,5 тыс лентные потоки воды — шлейфы, перекры- Руб.

1120950

Составитель С.Филиппова

Техред C.Негеза Корректор Е.Сирохман

Редактор И.Касарда

Филиал ППП "Патент", r.Óæãoðoä, ул.Проектная, 4

Заказ 7834/2 Тираж 721 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5
