Узел фиксации сменных деталей и узлов на базовой плите

Узел фиксации сменных деталей и узлов на базовой плите

Иллюстрации

Показать все

Реферат



1. УЗЕЛ ФИКСАЦИИ СМЕННЫХ ДЕТАЛЕЙ И УЗЛОВ НА БАЗОВОЙ ПЛИТЕ с по меньшей мере двумя взаимно перпендикулярными Т-образными пазами, преимущественно штамповых пакетов в универсальном блоке, содержащий шпонку для: ограничения перемещения пакета в одном направлении, закрепленную на пакете с возможностью взаимодействия с боковьми поверхностями одного из пазов, отличающийся тем, что, с целью снижения трудоемкости фиксации пакета, он снабжен дополнительным средством для ограничения перемещения пакета в перпендикулярном направлении, выполненным в виде упора, установленного с возможностью перемещения в другом Т-образном пазу и выступа, выполненного на пакете с возможностью взаимодействия с упором, 2. Узел фиксации по п..1, отличающийся тем, что шпон (Л ка выполнена по меньшей мере из двух частей. с D ю ее

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК

А (19) (11) ОПИСАНИЕ ИЗОБРЕ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3419639/25-27 (22) 08.04.82 (46) 30.10.84. Бюл. У 40 (72) Н.И. Азизов, В.В. Орла

;и В.Д. Ражукас (7 1) Вильнюсское специальное конструкторское бюро оргтехники (53) 621.979:621.98(088.8) (56) 1. Фойгельман Г.А. Альбом конструкций универсальных штампов блоков и узлов для холодной штамповки.

М., "Машиностроение", 1965, с. 44, фиг. 07.09. (54)(57) 1. УЗЕЛ ФИКСАЦИИ СМЕННЫХ

ДЕТАЛЕЙ И УЗЛОВ НА БАЗОВОЙ ПЛИТЕ с по меньшей мере двумя взаимно перпендикулярными Т-образными пазами, преимущественно штамповых пакетов в универсальном блоке, содержащий

З(5О В 21 D 37/14, В 21 J 13/02 шпонку для ограничения перемещения пакета в одном направлении, закрепленную на пакете с возможностью взаимодействия с боковыми поверхностями одного из пазов, о т л и ч аю шийся тем, что, с целью снижения трудоемкости фиксации пакета, он снабжен дополнительным средством для ограничения перемещения пакета в перпендикулярном направлении, выполненным в виде упора, установленного с возможностью перемещения в другом Т-образном пазу и выступа, выполненного на пакете с возможностью взаимодействия с упором.

2. Узел фиксации по п.. 1, о т- Я л и ч а ю шийся тем, что шпонка выполнена по меньшей мере из двух частей. С::

1121082

Изобретение относится к обработке металлов давлением, в частности к устройствам для фиксации сменных деталей и узлов на базовой плите.

Наиболее близким к предлагаемо- 5 му по совокупности существенных признаков и достигаемому эффекту является узел фиксации сменных деталей и узлов на базовой плите с по меньшей мере двумя взаимно перпендикулярными Т-обраэньии пазами, преимущественно штамповых пакетов в универсальном блоке, содержащий шпанку для ограничения перемещения пакета в одном направлении, закрепленную на пакете с возможностью взаf имодействия с боковыми поверхностями одного иэ пазов (1 .

Однако в этом узле не предусмотрены средства, ограничивающие пе- 20 ремещение пакета в перпендикулярном направлении .

Цель изобретения — снижение трудоемкости фиксации пакета.

Поставленная цель достигается 25 тем, что узел фиксации сменных деталей и узлов на базовой плите снабжен дополнительным средством для ограничения перемещения пакета в перпендикулярном направлении, выпал- Зп ненным в виде упора, установленно-. го с воэможностью перемещения в друFoM T o6pRsHoM пазу, H выступа, Bbl» полненного на пакете с возможностью взаимодействия с упором.

Шпанка выполнена но меньшей мере из двух частей.

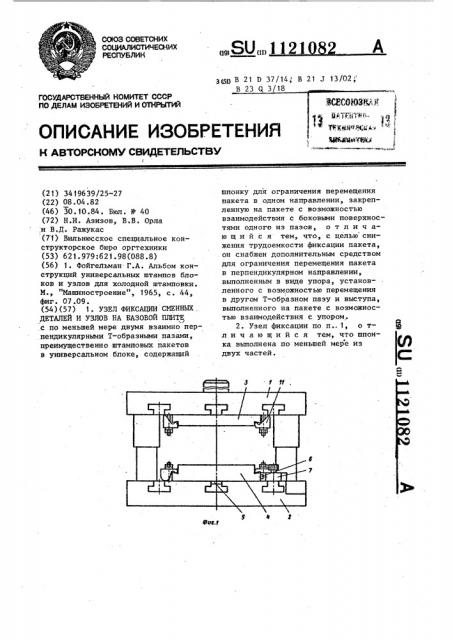

На фиг. 1 показан узел фиксации штамповык пакетов в универсальном блоке; на фиг. 2 — нижняя плита блока с зафиксированным на ней штамповым пакетом, вид сверху; на фиг. 3 — сечение А-А на фиг. 2 на фиг. 4 — сечение В-Б на фиг. 2.

Устройство содержит верхнюю 1 и нижнюю 2 плиты, на рабочих поверхнастях которых выполнена система

Т-образных пазов. На этих плитах закреплены соответственно части

3 и 4 штампового пакета.

Узел фиксации выполнен в виде двух шпонок 5, ограничивающих перемещение пакета в бдном направлении, выступа 6, выполненного в виде шпанки и закрепленного на пакете, и подвижного упора 7, установленного с воэможностью перемещения в Т-образном пазу плиты 2.

Подвижный упор 7 содержит винт

8, гайку 9 и фиксатор 10.

Позицией 11 обозначен подвижный прихват, содержащий винт 12, гайку 13, сферическую шайбу 14, коническую шайбу 15 и корпус 16.

Узел фиксации сменньм деталей и узлов на базовой плите работает следующим образом.

Сменный штамповый пакет 4 с закрепленными шпанками 5 устанавливают на базовой плите, в частности на плите 2 универсального блока. При этом шпанки 5, взаимодействуя с боковыми поверхностями одного из

Т-образных пазов,,ограничивают перемещение пакета в одном направлении.

Сменный штамповый пакет 4 перемещают в пазу плиты 2 до взаимодействия упора 7 с выступом 6.

Момент взаимодействия упора 7 и выступа 6 соответствует фиксации пакета 4 на плите 2 в требуемом месте, которое совпадает с центром давления блока, поскольку оси, проходящие через шпанки 5, и выступ 6 взаимно перпендикулярны, совпадают с соответствующими осями пазов и пересекаются в центре давления блока.

Предлагаемый узел фиксация позволяет снизить трудоемкость фиксации пакетов различных типоразмеров.

1-121082

1121082
