Очистной барабан для механизированной обработки корпуса судна

Очистной барабан для механизированной обработки корпуса судна

Иллюстрации

Показать все

Реферат



ОЧИСТНОЙ БАРАБАН ДЛЯ МЕХАНИЗИРОВАННОЙ ОБРАБОТКИ КОРПУСА СУДНА, содержащий рабочие ударные органы, закрепленные по окружности на несущем ободе, установленном с возможностью вращения вокруг своей оси. отличающийся тем, что, с целью повышения производительности и качества очистки поверхности корпуса судна, а также повышения надежности в эксплуатации, рабочие ударные органы выполнены в виде цепей, имеющих различную длину и различный размер составляющих их звеньев, при этом цепи со звеньями меньшего размера имеют длину большую, чем длина цепей со звеньями большего размера, цепи с различной длиной размещены в каждой их группе, расположенной по соответствующей окружности на периферии несущего обода, а коренные концы всех цепей шарнирно связаны с боковой стенкой несущего обода посредством вертлюгов, расположенных в шахматном порядке по наружной поверхности несущего обода. (Л N)

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3554364/27-11 (22) 24.02.83 (46) 30.10.84. Бюл. № 40 (72). В. П. Яковлев, И. П. Серегин, А. Н. Сергейчук и В. Г. Гусев (71) Калининградский технический институт рыбной промышленности и хозяйства (53) 629.128.6 (088.8) (56) 1. Авторское свидетельство СССР № 912589, кл. В 63 В 59/06, 1980 (прототип) . (54) (57) ОЧИСТНОЙ БАРАБАН ДЛЯ

МЕХАНИЗИРОВАННОЙ ОБРАБОТКИ

КОРПУСА СУДНА, содержащий рабочие ударные органы, закрепленные по окружности на несущем ободе, установленном с воэможностью вращения вокруг своей оси,,„5U„„1121177 отличающийся тем, что, с целью повышения производительности и качества очистки поверхности корпуса судна, а также повышения надежности в эксплуатации, рабочие ударные органы выполнены в виде цепей, имеюших различную длину и различный размер составляюших их звеньев, при этом цепи со звеньями меньшего размера имеют длину большую, чем длина цепей со звеньями большего размера, цепи с различной длиной размешены в каждой их группе, расположенной по соответствуюшей окружности на периферии несушего ббода, а коренные концы всех цепей шарнирно связаны с боковой стенкой несущего обода посредством вертлюгов, расположенных в шахматном порядке по наружной поверхности несущего обода. S

112!177

Изобретение относится к эксплуатации, флота, в частности к очистным барабанам для механизированной обработки корпуса судна, находящегося в доке.

Известен очистной барабан для механизированной обработки корпуса судна, 5 содержащий рабочие ударные органы, закрепленные по окружности на несущем ободе, установленном с возможностью вращения вокруг своей оси 11).

Недостатками известного очистного барабана являются малая производительность, низкое качество очистки поверхности корпуса судна, а также малая надежность в эксплуатации.

Цель изобретения — повышение производительности очистного барабана и качества очистки поверхности корпуса судна, а также повышение надежности в эксплуатации очистного барабана.

Поставленная цель достигается тем, что в очистном барабане для механизированной обработки корпуса судна, содержащем рабочие ударные органы, закрепленные по окружности на несущем ободе, установленном с возможностью вращения вокруг своей оси, рабочие ударные органы выполнены в виде 2 цепей, имеющих различную длину и различный размер составляющих их звеньв, при этом цепи со звеньями меньшего размера имеют длину большую, чем длина цепей со зсеньями большего размера, цепи с различной длиной размещены в каждой из группе, расположенной по соответствующей окружности»а периферии несущего. обода, а коренные концы всех цепей шарнирно связаны с боковои стенкой несу1цсго обода посредством вертлюгов, расположенных в шахматз5 цом порядке по наружнои поверхности несущего обода.

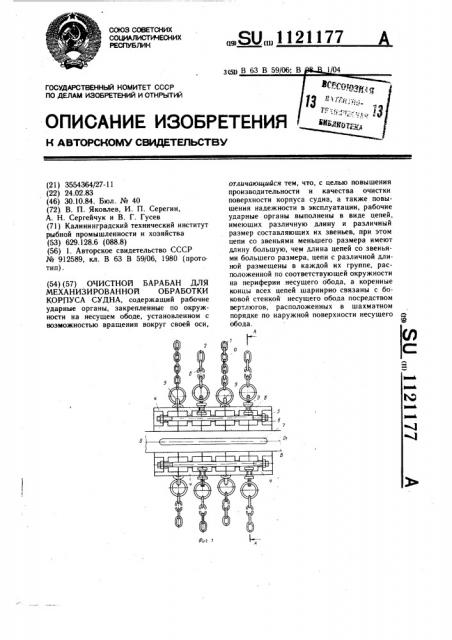

1!а фиг. изображен очистной барабан, пролольный разрез; на фиг. 2 — разрез А — Л ца фиг. 1. !о

Очистной барабан для механизированной обработки корпуса судна содержит рабочие ударные органы, выполненные в виде цепей 1 и 2, имеющих различную длину и различный размер составляющих их звеньв, и закрепленных по окружности на несущем ободе 3, установленном с возможностью вращения вокруг своей оси 0 — О< и выполненным из группы съемных разделительных дисков 4. Разделительные диски 4 стянуты шпильками 5 при помощи гаек 6, а корпус всего очистного барабана закреплен шпонкой 7 на валу 8. Цепи 1 со звеньями а меньшего размера имеют длину большую, чем длина цепей 2 со звеньями б большего размера. Цепи 1 и 2 с различной длиной размещены в каждой их группе, расположенной по соответствующей окружности на периферии несущего обода 3. Коренные концы всех цепей 1 и 2 шарнирно связаны с боковой стенкой в несущего обода 3 посредством вертлюгов 9, расположенных в радиальных отверстиях обода в шахМатном порядке по наружной поверхности этого несущего обода 3.

Очистной барабан работает следующим образом.

При достижении требуемой частоты вращения за счет центробежной силы цепи ! и 2 вытягиваются. Очистной барабан подводится к очищаемой поверхности до соприкосновения цепей 1 и 2 с продуктами коррозии. Приближая или удаляя очистной барабан от обрабатываемой поверхности, возможно вести обработку корпуса судна с учетом конкретного состояния данного участка поверхности, что способствует как улучшению качества очистки, так и увеличению производительности процесса очистки.

Увеличение производительности очистного барабана лостигается тем, что в контакт с обрабатываемой поверхностью вступают сразу несколько точек одной и той же пепи 1 или 2, а применение вертлюгов 9 обеспечивает равномерный износ звеньв цепей.

При работе очистного барабана для его поджатия к обрабатываемой поверхности не требуется специального механизма в устройстве лля очистки корпуса судна.

Использование изобретения обеспечивает очистку всей поверхности корпуса судна, включая и выступающие части, поверхностей большой кривизны и улучшает очистку судов, стоящих в доке.

Предложенный очистной барабан обладает повышенной надежностью в эксплуатации.

1 1 21177

Составитель В. Старых

Техред И. Верес Коррскт«р.h. Зинок«сои

Заказ 7652/13 Тираж 455 11«диисн<>е

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
