Реферат
ПОЛОЧНЫЙ ЭЛЕВАТОР, включающий раму со смонтированиым иа ией бесконечно замкнутым тяговым органом с грузонесущими полками, имеющими опорные для груза плоскости, расположенные под углом к горизонту, иеподвижную ограничительную планку, обращенную своей рабочей плоскостью к опорным плоскостям грузонесущих полок, и приемные лотки, расположенные над ограничительной планкой, отличающийся тем, что, с целью расширения технологических возможностей путем обеспечеиия выдачи груза в приемные лотки, расположенные по разные боковые стороны грузонесущих полок, он снабжен дополнительной ограничительной планкой, расположенной напротив основной ограничительной планки, а грузонесущие полки расположены последовательными группами, при этом наклон опорных плоскостей грузонесущих полок смежных групп выполнен с противоположным направлением. (Л 1C ;о
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPCKOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3617416/27-03 (22) 30.06.83 (46) 30.10.84. Бюл. № 40 (72) В. Н. Юзькевич (53) 621.867 (088.8) (56) 1. Патент США № 2394638, кл. 198-45, опублик. 1946.
2. Авторское свидетельство СССР № 426940, кл. В 65 G 65/02, 1971 (прототип). (54) (57) ПОЛОЧНЫЙ ЭЛЕВАТОР, включающий раму со смонтированным на ней бесконечно замкнутым тяговым органом с грузонесущими полками, имеющими опорные для груза плоскости, расположенные.,SU„„1121194 з(5р В 65 G 17/34; В 65 G 17/48 под углом к горизонту, неподвижную ограничительную планку, обращенную своей рабочей плоскостью к опорным плоскостям грузонесущих полок, и приемные лотки, расположенные над ограничительной планкой, отличающийся тем, что, с целью расширения технологических возможностей путем обеспечения выдачи груза в приемные лотки, расположенные по разные боковые стороны грузонесущих полок, он снабжен дополнительной ограничительной планкой, расположенной напротив основной ограничительной планки, а грузонесущие полки расположены последовательными группами, при этом наклон опорных плоскостей грузонесущих полок смежных групп выполнен с противоположным направлением.
11
Изобретение относится к промышленному транспорту, а именно к полочным элева;-орам.
Известен элеватор, включающий тяговый орган, полки, разделенные на секции, и разгрузо нные лотки, расположенные каждый напротив соответствующей секции полки (1).
Недостатком этого элеватора является ограниченность его технологических возможностей, поскольку разгрузка в нем происходит только в месте опрокидывания полок при переходе через верхний барабан.
Известен также полочный элеватор, включающий раму со смонтированным на ней бесконечно замкнутым тяговым органом с грузонесущими полками, имеющими опорные для груза плоскости, расположенные под углом к горизонту, неподвижную ограничительную планку, обращенную своей рабочей плоскостью к опорным плоскостям грузонесущих полок, и приемные лотки, расположенные над ограничительной планкой (2).
Известный элеватор не позволяет подавать изделия в приемные лотки, расположенные по разные боковые стороны грузонесущих полок, что сужает его технологические возможности.
Цель изобретения является расширение технологических возможностей путем обеспечения выдачи груза в приемные лотки, расположенные по разным боковым сторонам грузонесущих полок.
Поставленная цель достигается тем, что полочный элеватор, включающий раму со смонтированным на ней бесконечно замкнутым тяговым органом с грузонесущими полками, имеющими опорные для груза плоскости, расположенные под углом к горизонту, неподвижную ограничительную планку, обращенную своей рабочей плоскостью к опорным плоскостям грузонесущих полок, и приемные лотки, расположенные над ограничительной планкой, снабжен дополнительной ограничительной планкой, расположенной напротив основной ограничительной планки, а грузонесущие полки расположены
21194 последовательными группами, при этом наклон опорных плоскостей грузонесущих полок смежных групп выполнен с противоположным направлением.

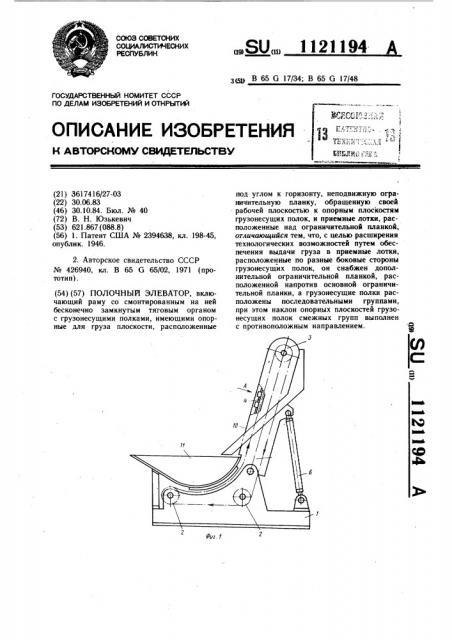

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — вид А на фиг. 1.
На раме 1 посредством барабанов 2 и 3 смонтирован бесконечно замкнутый тяговый орган 4 с грузонесущими полками 5, имеющими опорные поверхности, наклоненные под углом к горизонту. Рама 1 имеет возможность изменять угол наклона посредством стоек 6.
По боковым сторонам грузонесущих полок 5 на раме 1 установлены неподвижные ограничительная планка 7 и дополнительная ограничительная планка 8.
Для увеличения количества отдельных выходов для груза элеватор снабжен средней ограничительной планкой 9, закрепленной на кожухе 10 и разделяющей полки 5 на две отдельные части. Грузонесущие полки 5 расположены последовательно группами, смежные из которых выполнены с противоположным наклоном опорных плоскостей.
Нижняя часть элеватора расположена в бункере 11 с грузом, а в верхней части выше ограничительных планок 7 и 8 установлены приемные лотки 12 и, 13.
Груз забирается полками 5 из бункера 11 и транспортируется вверх к приемным лоткам 12 и 13. После подъема груза до уровня верхних кромок ограничительной планки 7 и средней ограничительной планки 9 груз (изделия) скатывается с полок 5 в приемные лотки 12, в сторону которых в данный момент обращены опорные плоскости полок 5.
После подхода полок 5 с другим наклоном
35 к верхним кромкам ограничительнои планки 8 и средней ограничительной планки 9 груз скатывается с полок 5 в приемные лотки 13, расположенные по другую сторону элеватора.
Таким образом происходит попеременная выдача груза на противоположные стороны от восходящей ветви элеватора, что расширяет его технологические возможности.
1121194
