Реферат



Класс 42k, 20() i

ЛЬ 112146

СССР

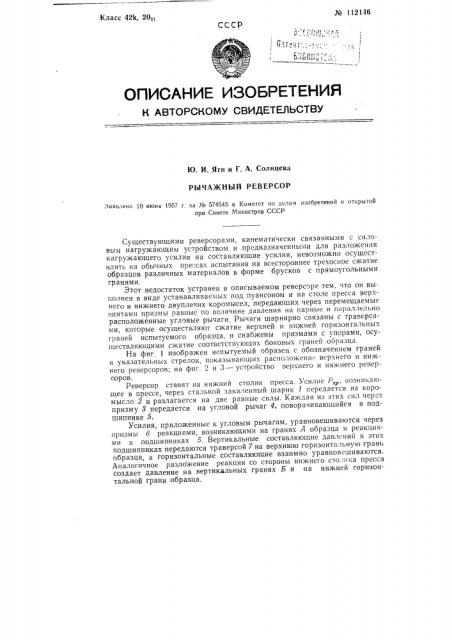

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю. И. Ягн и Г. А. Солнцева

РЫЧАЖНЪ|й PEBEP COP Заявлено 10 июня 1957 г за М 574545 в Комитет по делам изобретений и открытий при Совете Министров СССР

Существующими реверсорами, кинематически связанными с силовым нагружающим устройством и предназначенными для разложечия нагружающего усилия на составляющие усилия, невозможно осуществлять на обычных пре:сах испытания на всестороннее трехосное сжатие образцов различных материалов в форме брусков с прямоугольными гранями.

Этот недостаток устранен в описываемом реверсоре тем, что он выголнен в виде устанавливаемых под пуансоном и на столе пресса верхнего и нижнего двуплечих коромысел, передающих через перемещаемые

«интами призмы равные по величине давления на парные и параллельно расположенные угловые рычаги. Рычаги шарнирно связаны с траверсами, которые осуществляют сжатие верхней и нижней горизонтальных граней испытуемого образца, и снабжены призмами с упорами, осуществляющими сжатие соответствующих боковых граней образца.

На фиг, 1 изображен испытуемый "бразец с обозначением граней и указательных стрелок, показывающих расположение верхнего и нижнего реверсоров; на фиг. 2 и 3 — устройство верхнего и нижнего реверсоров.

Реверсор ставят на нижний столик пресса. Усилие P,ð, возникающее в прессе, через стальной закаленный шарик 1 передается на коромысло 2 и разлагается на две равные силы. Каждая из этих сил через призму 3 передается на угловой рычаг 4, поворачивающийся в подшипнике 5.

Усилия, приложенные к угловым рычагам, уравновешиваются через призмы б реакциями, возникающими на гранях А образца и реакциями в подшипниках 5. Вертикальные составляющие давлений в этих подшипниках передаются траверсой 7 на верхнюю горизонтальную грань образца, а горизонтальные составляющие взаимно уравновешиваются.

Аналогичное разложение реакции со стороны нижнего сто, пка пресса создает давление на вертикальных гранях Б и на нижней горизонтальной грани образца.

Призмы 8 всегда устанавливают на равных расстояниях от линии действия усилия пресса, апотому усилие,,передаваемое каждой из пЛ призм, равно — . Из равенства нулю моментов всех сил, приложенных к угловому рычагу 4, следует, что усилие на вертикальной грани А

П.О образца Р = — — --,, Давление на вертикальную грань Б образца

Р а

P =- . — †. Таким образом, величина усилий Р и Рз зависит от соот2 () а с ношения плеч — " Ha схеме плечо b — постоянно длина плеч а и с ь ь

> перемещением призм 8 винтом 8 может изменяться от 0,5 b до

2b. Следовательно, Р и Р; могут иметь любую величину в пределах

Р„ (0,25 — 1). Гели пренебречь потерями на трение, то давление Р, создаваемое траверсами 7 на горизонтальных гранях образца, равно Р

np.

Таким образом в реверсоре можно осуществлять трехосное сжатие при различных соотношениях сжимающих сил.

Для осуществления с помощью реверсора двухосного сжатия необходимо отключить одну из пар угловых рычагов, создающих горизоп— тальные усилия, путем установления IIo линии действия усилия пресса жесткой связи между коромыслом 2 и траверсой 7.

Реверсор состоит из двух частей, верхней и нижней, в конструкции которых имеются лишь небольшие различия. Верхняя часть соединяегся с винтом пресса (Гагарина) посредством хомутика, в котором запрсссован шарик1. Нижнюю часть ставят основанием, в которое запрессована призма, на нижний столик пресса в имеющуюся круговую выточку.

Пр едм ет изобретен ия

Рычажный реверсор,,кинематически связанный с силовым нагружающим устройством и предназначенный для разложения нагружающего усилия на составляющие усилия, о тли ча ющи йся тем, что, с целью осуществления на обычных прессах испытания на всестороннее трехосное сжатие образцов различных материалов в форме брусков с прямоугольными гранями, он выполнен в виде устанавливаемых под пуансоном и на столе пресса верхнего и нижнего двуплечих коромысел, передающих через перемещаемые винтами призмы равные по величине усилия давления на парные и параллельно расположенные угловые рычаги, шарнирно связанные с траверсами, осуществляющими сжатие верхней и нижней горизонтальных граней испытуемого образца, и снабженные призмами с упорами, осуществляющими сжатие соответствующих боковых вертикальных граней образца.

Фиг. 1

Одразец

Фиг. 2

Buo no стрепкеД
