Реферат



СИФОННЫЙ ДОЗАТОР, содержащий расходную емкость, сифонную трубу , погруженнуюодним концом в расходную емкость, и запускающее устройство , выполненное в виде воздухоЕода , подключенного к нижней части погрул енного конца трубы и сообщающегося с источником сжатого воздуха, о т л и ч а ю щ и и с я тем, что, с целью снижения энергоёмкости, расходная емкость снабжена датчиком уровня, а источник сжатого воздуха узь:г1олнен в виде стакана с днищем, закрепленного в емкости и погруженного открытьл 1 концом в жидкость, при этом на днище стакана смонтированы обратный клапан и затвор, связанный с датчиком уровня. (Л ISD ел СД

СОЮЗ СОБЕТСНИХ

СОЭМЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„80„„1121515!

ОПИСАНИЕ ИЭОБРЕ7ЕНИЯ

H АВТОРСКОМ СВИДЕТЕЛЬСТВУ госудАРстненный номитет сссР пО делАм изОБРетений и ОтнРьГГий (21) 3627192/25-06 (22) 29.07.83 (46) 30.10.84, Вюл. Р 40 (72I Л.П.Румянцев, В.Я.Вакало и Т.И.Рогозина (71) Всесоюзный научно-исследовательский институт комплексной автоматизалии мелиоративных систем (53) 621.649.72 (088,8) (56 ) 1. Патент С113А Р 8441084, кл. 717-108, опублик. 1968.

2. Авторское свидетельство СССР

Р 832137, кл, 04 Р 10/02, 1979. (54)(57) СИФОНН61Й ДОЗАТОР, содержаt щий расходную емкость, сифонную тру3(gI) .- 04 1 10/02 "„:4Ы . 11/08

;:у, .- огруженную одним концом R расходную емкость, и запускающее устройство, выполненное в виде воздухо=с-"да, подключенного к нижней части гогруженного конца трубы и сообщающегocH с источ IE<}coM сжатого воздуха, отличающийся тем, что, с целью снижения энергоемкости, расходная емкость снабжена датчиком уровня, а источник сжатого воздуха ..ь:.полнен в виде стакана с днищем, закрепленного в емкости и погруженного открытым концом в жидкость, при этом на днище стакана смонтированы обратный клапан и затвор, связанный с датчиком уровня. 12 51 5

Составитель .Г . i Hх=-.. ol> KBI>>I%

Техред С.Мигy:->Ова Корректор. . Максими:: ине >

Редактор М.Келемеш

Заказ 7954/30 Тираж б?3 Подписное

I3HIIHIIII Государственного комитета СССР по делам изобретений открытий

113035,. Москва, Ж-35, Paytt.crtая наб., д. 4,/5

Фнлиал ППП "Патент", г, ужгород., ул, Проектная, 4

Изобретение относится к насосо-строению и может быть использовано для отбора жидкост и и"3 резервуа-ра с обусловленной точностью дозы.

Известен сифонный дозатор, содержащий изогнутую трубу, погруженную одним концом в расходную емкость, и устройство для запуска и останова, выполненное в виде воздуховода„ подключенного к нижней части погруженного конца трубы и через распредели>О тель — к источнику сжатого воздуха (1), Недостаток известного доэатора низкая точность дозирования.

Наиболее близким к изобретению по технической сущности является сифонный дозатор, содержащий расходную емкость, сифонную трубу, погруженную одним концом в расходную емкость, и запускающее устройство, выполненное в виде воздуховода, подключеннсго к 2О нижней части погруженного конца трубы и сообщающегося с источником сжатого воздуха (2).

Недостаток данного дозатора обусловлен большой энергоемкостью.

Цель изобретения — снижение энер-гоемкости.

Указанная цель достигается тем, что в сифонном дозаторе, содержащем расходную емкость, сифонную трубу, погруженную одним концом в расходную емкость, и запускающее устройство, выполненное в виде воэдуховода„- подключенного к нижней части погружен.Ного конца трубы и сообщающегося с

f A источником сжатого воздуха,. расходная емкость с.набжена датчиком уровняа источник сжатого воздуха выполнен в виде стакана с днищем, закрепленно-го в емкости и погруженного Открытым концом в жидкость, гри этом на длище стакана смонтированы обр:.òíûé клапан и затвор, свяэанньей с датчиком урОвня.

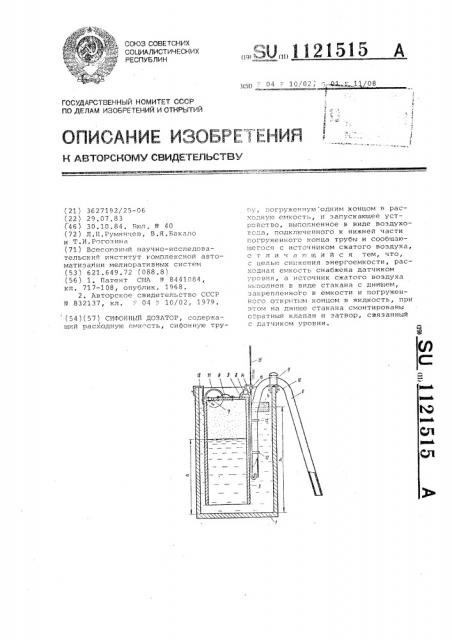

На чертеже изображен предлагаемый сифоннь>й дозатор, разрез.

Сифонный дозатор содержит расходную емкость 1„ сифонную грубу 2, погруженную одним концом в расходную емкость 1, и запускающее устройство, выполненное в виде воздуховода 3, подключенного к нижней части погруженного конца трубы 2 и сообщающегося с источником сжатого воздуха, причем расходная емкость 1 снабжена датчиком 4 уровня, а источ- 55 ник сжатого воздуха выполнен в виде стакан» 5 с днищем б, з акрегленного в емкости 1 и погруженного открытым концом в жидкость, при этом на днище б стакана 5 смонтированы обратный клапан 7 и затвор 8, связанный с датчиком 4 уровня. Сифонная труба закреплена захватом 9 с винтами 10 к верхней кромке расходной емкости 1 с пол>зодящи>, трубопроводом 1) с одной с.тороны и хомутами 12 к стенке стакана 5. Стакан 5 удержирается скобой 13. Затвор 8 содержит подгружиненный кронштейн 14, задействованный с возмо>кностью перемещения в вертикальной плоскости со штоком 15 на котором установлен пере>цвижной фиксатор 1б и датчик 4 уровня.

Сис:онный дозатор работает следук>щим образом.

По мере поступления жилкой среды из трубопровода ".1 в расхолную емкость 1 уровень в ней достигает зада-:ной отметки 1,, а в стакане 5

Уровень жидкости Ъ будет ниже в результате того, что в верхней части

c".ý.êàírt 5 будет иметь место сжатый

Eoçäóõ гри закрытом обратном клапане 7 и затворе 8. При отметке уровня 1, датчик 4 со штоком 15 переместится в верхнее положение, а фиксатор 16 воздействует на подпру>киненный кронштейн 14 затвора 8, обеспечивая доступ сжатого воздуха по воэдуховоду 3 из верхней полости стакана 5 в полость входного конца сифона трубы 2, выполняя его зарядку.

ПО мере опорожнения емкости 1 уровенb H ней понижается, а соответственно понижается и уровень в полости стакана 5, создавая в ней разряженке,:ròо способствует открытию обратного клапана. 7 и поступлению воздуха в верхнюю полость стакана 5.

Патчик 4 уровня со штоком :5 и фикса -0I>otvi 1 б пэреместЯтсЯ в нижнее Г.Оло>кение, а годпруниненнь.й кронштеин Е " вернетсЯ в исхОЛное пОлОже— ние„ закрыв проходное сечение возду— ховода 3. При дое†èæ:åíèи минимальноГО уровня В емкОсти 1 сООтвETGT13yto—

:езго отме-..ке кромки входногс YO .-I.öà ..:ивонной трубы 2, произойдет разря>кеНИCЕ ПОСЛСДНЕГО, I- ри каждом достижении уровнем отметк-t п„ циклы будут повторяться без ис вЂ,îëü=,î>3 3>Ièÿ посторонней энерг:%H и пс> : >> Н3>» "е>>ь ных срс дст>3,
