Реферат



Ма 112152

Класс 67а, 23

31с, 32

I ! в у

СССР

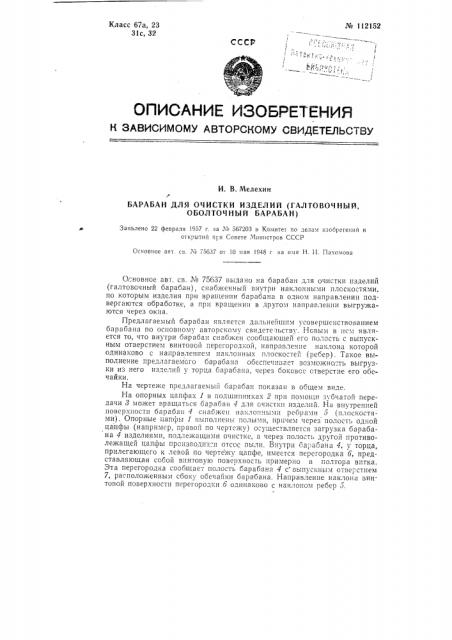

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

H. В. Мелехин

БАРАБАН ДЛЯ ОЧИСТКИ ИЗДЕЛИЙ (ГАЛТОВОЧНЫЙ, ОБОЛТОЧНЫЙ БАРАБАН) Заявлено 22 февраля 1957 г. за 1ХЪ 567203 в Комитет по делам изоСретеиий и открытий1 при Совете Министров СССР

Основное авт. св. М 75637 от 10 мая 1948 г иа имя Н. 11. Пахомова

Основное авт. св. М 75637 выдано на барабан для очистки изделий (галтовсчный барабан), снабженный внутри наклонными плоскостями, по которым изделия при вращении сарабана в одном направлении подвергаются обработке, а при вращении в другом направлении выгружаются через окна.

Предлагаемый барабан является дальнейшим усовершенствованием барасана по основному авторскому свидетечьству. Новым в нем является то, что внутри барабан снаожен сообщающей его полость с выпускным отверстием винтовой перегородкой, направление наклона которой одинаково с направлением наклонных плоскостей (ребер) . Такое выполнение предлагаемого барабана обеспечивает возможно,=ть выгрузки из него изделий у торца барабана, через боковсс отверстие его обечайки.

На чертеже предлагаемый барабан показан в общем виде.

На опорных цапфах 1 в подшипниках 2 при помощи зубчатой передачи 3 может вращаться сарабан 4 для очистки изделий. На внутренней поверхности барабан 4 снабжен наклонными ребрами б (плоскостями). Опорные цапфы 1 выполнены полыми, причем через полость одной цапфы (например, правой по чертяку) осуществляется загрузка барабана 4 изделиями, подлежащими очистке, а через полост1. дпугои противолежащей цапфы производит,"я отсос пыли. Внутри барабана 4, у торца, прилегающего к левой по чертежу цапфе, иместся перегородка б, представляющая сссой винтовую поверхность примерно в полтора витка.

Эта перегородка сообщает полость барабана 4 с выпускным отверстием

7, расположенным сбоку осечайки барасана. Направление наклона винтовой поверхности перегородки б одинаково с наклоном ребер б. № 112152

Подлежащие очистке изделия (например, литье) загружает " я через полость цапфы 1. при помощи пульсирующего питателя во вра1цающийся барабан 4. При вращении барабана 4 в заданном направлении изделия очищаются. После очистки их барабан 4 останавливают и сообщают ему вращение в обратном направлении. При этом изделия по наклонным ребрам 5 двигаются к перегородке б и по винтовой поверхности последней выгружаются через выпускное отвер,"тие 7 на транспортер.

Предлагаемый барабан может быть установлен непосредственно около отжигательной печи.

Предмет изобретения

Форма выполнения барабана по авт св. ¹ 75637, о т л и ч а ю щ а яс я тем, что, с целью осуществления выгрузки деталей через боковое выпускное отверстие, ра,"положенное у торца барабана в его обечайке, он снабжен внутри сообщающей полость барабана с выпускным отверстием винтовой перегородкой, направление которой одинаково с наклоном ребер (наклонных плоскостей).
